Diferentes conversores eletrônicos de potência são empregados no controle de motores elétricos e outros equipamentos industriais. A respeito do tema, identifique como verdadeiras (V) ou falsas (F) as seguintes afirmativas:
( ) Conversores de frequência conjugam uma etapa retificadora e outra inversora, a fim de proporcionar uma tensão de frequência variável para o controle de velocidade de motores de indução.
( ) Conversores CC-CA são utilizados no controle da tensão de armadura para variação da velocidade de motores CC.
( ) Choppers são conversores CC-CC que proporcionam uma tensão CC variável a partir de uma tensão CC constante.
( ) Retificadores controlados são conversores CA-CC que proporcionam uma tensão de saída constante.
Assinale a alternativa que apresenta a sequência correta, de cima para baixo.
V – F – F – V.
F – V – F – V.
V – V – V – F.
F – V – F – F.
V – F – V – F.
Sobre um motor corrente contínua do tipo shunt ou derivação, foram feitas as seguintes afirmações:
I. Exige que em sua partida o enrolamento de campo esteja devidamente ligado, para não haver problema de ausência de campo, o que certamente seria destrutivo para o motor CC.
II. O torque de cada motor variará com a aplicação da carga, ou seja, com a corrente de armadura.
III. Não há necessidade de esperar que o motor shunt chegue à sua velocidade nominal para colocar uma carga.
IV. Para regular a velocidade é só colocar uma resistência variável em paralelo com a armadura.
Estão corretas
I e II.
I e IV.
II e III.
III e IV.
Em circuitos de comando de motor trifásico é comum a utilização do fusível NH, principalmente por dois motivos:
I – a corrente de partida do motor é inferior à sua corrente nominal.
II – a curva tempo x corrente do fusível tem ação ultrarrápida.
I – a corrente de partida do motor é igual à sua corrente nominal.
II – a curva tempo x corrente do fusível tem ação ultrarrápida.
I – a corrente de partida do motor é inferior à sua corrente nominal.
II – a curva tempo x corrente do fusível tem ação retardada.
I – a corrente de partida do motor é superior à sua corrente nominal.
II – a curva tempo x corrente do fusível tem ação retardada.
I – a corrente de partida do motor é superior à sua corrente nominal.
II – a curva tempo x corrente do fusível tem ação ultrarrápida.
O acionamento de motores de indução trifásicos assíncronos pode ser dado de diversas formas, porém, tendo em vista a eficiência energética, algumas técnicas são mais indicadas do que outras. De acordo com os tipos de acionamentos disponíveis para motores de indução trifásicos assíncronos, assinale a alternativa correta.
O acionamento direto é mais indicado para motores de alta potência com conjugado de partida elevado, pois apresenta fácil instalação e componentes de baixo custo, produzindo baixa oscilação na rede elétrica.
O inversor de frequência não se aplica ao acionamento de motores com carga acoplada e regime de serviço superior a 1,0.
As esteiras de transporte industriais acionadas por motores de indução trifásicos assíncronos podem utilizar inversor de frequência, pois o feedback dado por um encoder permite o controle em malha fechada da velocidade da mesma.
O acionamento do tipo chave compensadora é destinado apenas a motores sem carga acoplada.
A chave estática denominada “soft starter” aplica rampas de aceleração e de desaceleração à partida de motor elétrico, sendo utilizada largamente em motores monofásicos apenas.
A respeito de equipamentos utilizados na partida de motores, analise as afirmativas a seguir.
I. O soft-starter permite uma partida suave e o controle de velocidade do motor.
II. A chave estrela-triângulo faz com que o motor apresente uma considerável perda de conjugado (torque) na partida.
III. A chave compensadora pode ser usada para a partida de motores quando solicitada por carga mecânica.
Assinale:
se somente a afirmativa I está correta.
se somente a afirmativa II está correta.
se somente a afirmativa III está correta.
se somente as afirmativas I e II estiverem corretas.
se somente as afirmativas II e III estiverem corretas.

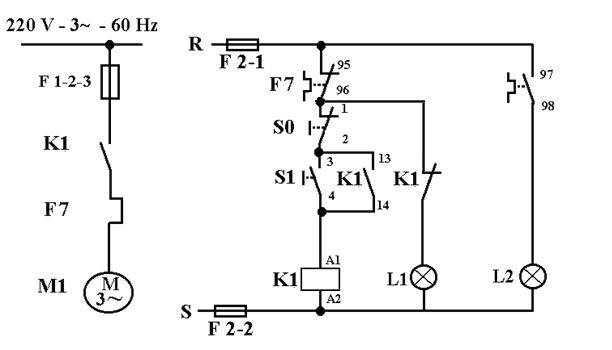

Analise os diagramas de carga e funcional de comando, representados a seguir.

É correto afirmar que a
lâmpada L1 sinaliza motor ligado e a lâmpada L2 sinaliza motor desligado por curto-circuito.
lâmpada L1 sinaliza motor desligado e a lâmpada L2 sinaliza motor desligado por curto-circuito.
lâmpada L1 sinaliza motor desligado por sobrecarga e a lâmpada L2 sinaliza motor ligado com sobrecarga.
lâmpada L1 sinaliza motor ligado com sobrecarga e a lâmpada L2 sinaliza motor desligado por sobrecarga.
lâmpada L1 sinaliza motor desligado sem sobrecarga e a lâmpada L2 sinaliza motor desligado por sobrecarga.

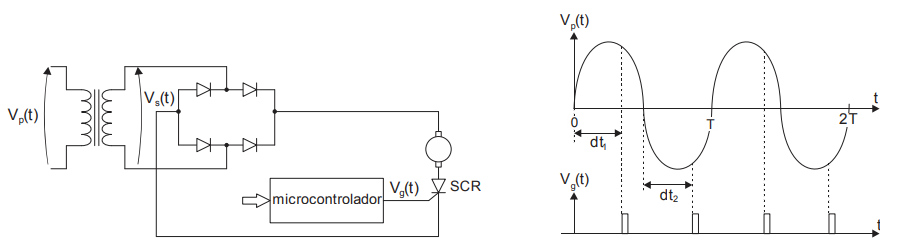

Um determinado projeto, que está em fase de desenvolvimento, utiliza o diagrama apresentado abaixo. O objetivo é controlar a velocidade do motor de corrente contínua (mostrado no diagrama) através do tiristor tipo SCR, pela técnica de disparo por ângulo de fase. A entrada do transformador vP(t) é acoplada à rede elétrica 127 V. O sinal de disparo do SCR é feito por um circuito a microcontrolador (programável), o qual irá ler um comando externo de controle (set-point) e gerar a tensão pulsante vG(t), sincronizada com a rede elétrica e compatível em amplitude e tempo de permanência em nível lógico alto, com o gate do tiristor em questão. O gráfico abaixo ilustra os instantes em que são gerados os pulsos de comando, onde dt1 corresponde ao tempo entre o início do semi-ciclo positivo e o início do pulso de disparo e, analogamente, dt2 para o semi-ciclo negativo, cíclicos dentro de todos os períodos T.

Considerando-se que um período inicia em 0 e finaliza em T, a maior velocidade do eixo do motor:
será obtida com dt1 próximo de T/2 e dt2 próximo de T.
será obtida com dt1 próximo de T/4 e dt2 próximo de 3T/4.
será obtida com dt1 próximo de 0 e dt2 próximo de T/2.
o motor não irá funcionar pois é do tipo CC (corrente contínua) e está sendo alimentado por CA (corrente alterada).
o motor não atingirá a velocidade máxima desejada, pois o SCR conduz somente em um sentido.

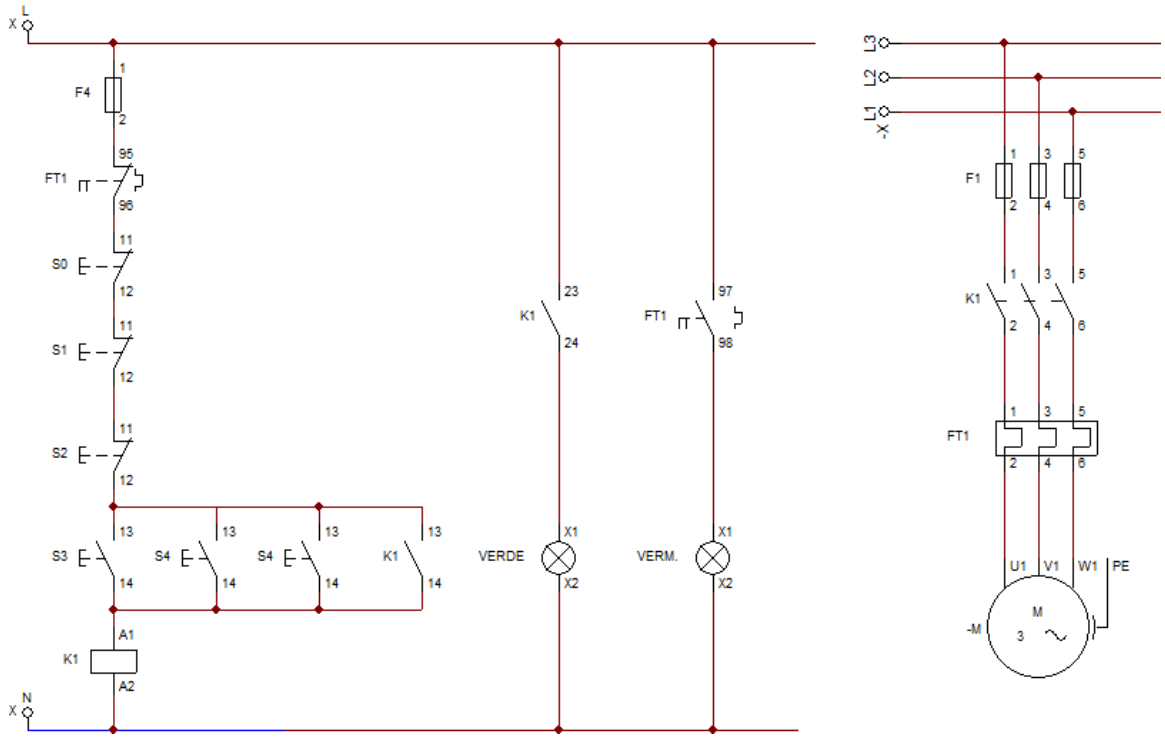

Observe a figura a seguir, que mostra o diagrama de comando e potência para acionamento de um motor de indução trifásico, e assinale a alternativa correta.

O motor de indução pode ser acionado a partir de vários pontos de comando.
O circuito de comando permite a reversão de sentido de giro do motor.
A proteção do circuito é realizada através de fusíveis e disjuntores termomagnéticos.
O contato FT1(97-98) aciona a lâmpada de sinalização vermelha para indicar que o motor está em funcionamento.
A lâmpada de sinalização verde indica que o motor está parado e é acionada através do contato K1(23-24).

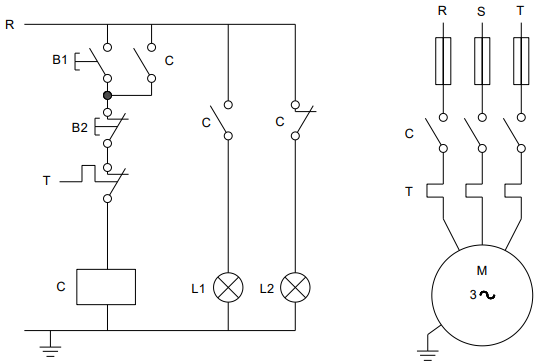

A figura abaixo representa um comando de um motor trifásico. Em relação ao circuito, analise as afirmativas a seguir.
I. Os contatos auxiliares do contator C são utilizados apenas para sinalização.
II. A botoeira B1 liga o motor e a B2 o desliga.
III. O esquema prevê a proteção térmica do motor.
IV. O esquema temporiza o desligamento do motor.
V. A sinalização L1 acesa indica que o motor está desligado.
Assinale a alternativa CORRETA.
Somente as afirmativas I e II estão corretas.
Somente as afirmativas III e V estão corretas.
Somente as afirmativas I, IV e V estão corretas.
Somente as afirmativas II e III estão corretas.
Somente as afirmativas I, II e III estão corretas.

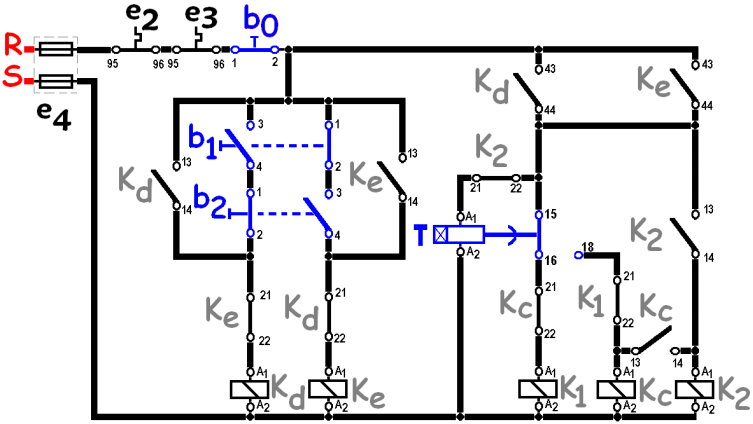

Analise o diagrama de comando elétrico a seguir.

O diagrama trata-se mais provavelmente do acionamento de:
Partida estrela-triângulo com reversão.
Partida compensada por autotransformador com reversão.
Aceleração rotórica do motor de rotor bobinado com reversão.
Partida do motor de trifásico de dupla polaridade com reversão.
Quanto ao esquema ao lado, é correto afirmar que:

a chave geral ligará diretamente as lâmpadas.
o relé horário ligará o contator, e este as lâmpadas.
a chave geral está ligada incorretamente.
a bobina do contator deve ligar as lâmpadas.
a maior corrente será solicitada pelo relé horário.

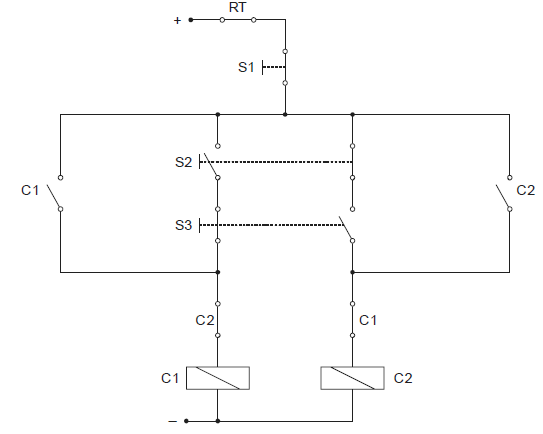

O esquema elétrico abaixo corresponde ao circuito de comando de um sistema de potência que controla a operação de um motor trifásico.

Analisando apenas o circuito de comando e tendo como referência os dispositivos D1 a D4:
D1 = chave de impulso (sem retenção) com dois contatos, sendo um NA e outro NF.
D2 = chave de impulso (sem retenção) com um contato NF.
D3 = contator com dois contatos, sendo um NA e outro NF.
D4 = contato NF do relé térmico.
Identifique os dispositivos que dele fazem parte:
D1 | D2 | D3 | D4 |
C1 e C2 | S1 | RT | S2 e S3 |
D1 | D2 | D3 | D4 |
RT | S2 e S3 | C1 e C2 | S1 |
D1 | D2 | D3 | D4 |
S2 e S3 | C1 e C2 | S1 | RT |
D1 | D2 | D3 | D4 |
C1 e C2 | RT | S2 e S3 | S1 |
D1 | D2 | D3 | D4 |
S2 e S3 | S1 | C1 e C2 | RT |
O controle de velocidade de um motor 3 Φ de indução pode ser realizado mediante a variação da sua frequência. Aplicando-se este tipo de controle, o motor pode operar tanto com velocidade acima ou abaixo de sua velocidade nominal. Analisando este tipo de controle, pode-se afirmar que:
para evitar correntes de magnetização excessivas no motor, a tensão de alimentação deve ser reduzida quando o motor opera com velocidades abaixo da nominal.
a velocidade do motor é inversamente proporcional à frequência.
para velocidades abaixo da nominal, a tensão de alimentação deve aumentar para manter-se constante o torque do motor.
o torque do motor é diretamente proporcional à frequencia de alimentação.
para obter-se a frequência variável usa-se um circuito retificador de ponte completa que é conectado aos terminais do motor.

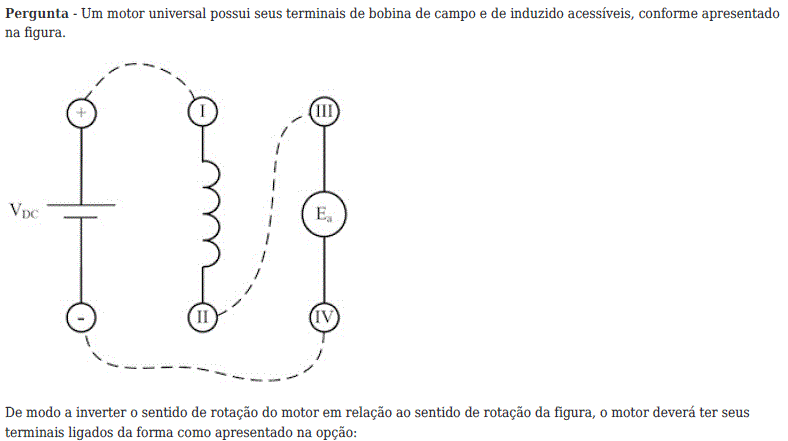

terminal positivo de Vdc conectado ao terminal I; terminal II conectado ao terminal IV; terminal III conectado ao terminal negativo de Vdc.
terminal positivo de Vdc conectado ao terminal I; terminal I conectado ao terminal III; terminal negativo de Vdc conectado ao terminal II; terminal II conectado ao terminal IV.
terminal positivo de Vdc conectado ao terminal II; terminal I conectado ao terminal IV; terminal III conectado ao terminal negativo de Vdc.
terminal positivo de Vdc conectado ao terminal IV; terminal negativo de Vdc conectado ao terminal I; terminal II conectado ao terminal III.
terminal positivo de Vdc conectado ao terminal II; terminal negativo de Vdc conectado ao terminal I; terminal I conectado ao terminal III; terminal II conectado ao terminal IV.
Diversos equipamentos mecânicos são acionados por motores elétricos de corrente alternada com diferentes possibilidades de chave de partida. Assinale a alternativa que apresenta a melhor indicação para a chave de partida que aciona grandes motores sem carga.
Direta.
Soft-starter.
Reversora.
Compensadora.
Estrela-triângulo.
Atualmente, uma das maneiras mais eficientes para ajuste de frequência para motores são os inversores estáticos de frequência. Eles funcionam como uma fonte de frequência para o motor. Considerando que a frequência da rede é de 60 Hz, que o motor de indução tem 2 polos e um escorregamento de 0,2, a rotação desse motor de indução é de
12 RPM.
30 RPM.
49 RPM.
300 RPM.
2.880 RPM.
Um dos tipos de partida utilizada em motores monofásicos contém:
capacitor em série com enrolamento auxiliar.
bobina de indução acoplada a uma chave monofásica.
resistor em paralelo com chave auxiliar.
um circuito em série resistor com bobina.
um circuito em paralelo resistor e capacitor.
