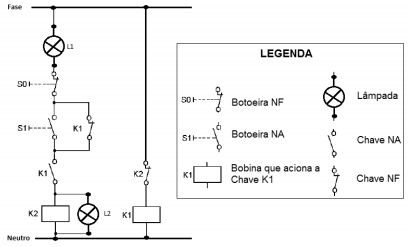

Considere o circuito de comando a seguir.


Imagem associada para resolução da questão


Os estados das lâmpadas L1 e L2 em regime permanente, antes e depois do acionamento da botoeira SO (botoeira NF), são, respectivamente,


A

L1 apagada; L2 acesa e L1 acesa; L2 apagada.


B

L1 acesa; L2 apagada e L1 acesa; L2 apagada.


C

L1 acesa; L2 apagada e L1 e L2 apagadas.


D

L1 e L2 apagadas e L1 e L2 acesas.


E

L1 e L2 apagadas e L1 e L2 apagadas.

Um contator possui quatro contatos auxiliares cujos terminais são codificados pelos números 21, 41, 22, 42, 13, 33, 14 e 34. Identifica corretamente esses contatos:


A


Contato 1


Contato 2


Contato 3


Contato 4


códigos

condição

códigos

condição

códigos

condição

códigos

condição

21-41

NF

22-42

NF

13-33

NA

14-34

NA



B

Contato 1


Contato 2


Contato 3


Contato 4


códigos

condição

códigos

condição

códigos

condição

códigos

condição

13-33

NA

14-34

NA

21-41

NF

22-42

NF


C

Contato 1


Contato 2


Contato 3


Contato 4


códigos

condição

códigos

condição

códigos

condição

códigos

condição

21-41

NF

22-42

NA

13-33

NF

14-34

NF


D

Contato 1


Contato 2


Contato 3


Contato 4


códigos

condição

códigos

condição

códigos

condição

códigos

condição

13-14

NF

21-22

NA

33-34

NF

41-42

NA


E

Contato 1


Contato 2


Contato 3


Contato 4


códigos

condição

códigos

condição

códigos

condição

códigos

condição

13-14

NA

22-42

NF

33-34

NA

41-42

NF

No Brasil, a maioria das concessionárias de energia permite a utilização da Partida Direta para acionamento de motores


A

de qualquer potência, desde que haja proteção contra elevação da temperatura.


B

trifásicos com potência até 10 CV.


C

com potência entre 1 CV e 5 CV.


D

com potência até 5 CV.

Um mecanismo especial de montagem industrial deverá receber movimento rotativo de um motor elétrico adequado. É correto dizer que, ao se utilizar um motor de corrente alternada, trifásico, do tipo assíncrono, de 4 polos, controlado por um inversor de frequência


A

vetorial, com malha de controle fechada, será possível o controle tanto da rotação quanto do torque do motor, com boa precisão.


B

escalar, com malha de controle aberta, será possível o controle tanto da rotação quanto do torque do motor, com boa precisão.


C

vetorial, com malha de controle fechada, o escorregamento do motor passará a ser nulo, e a potência fornecida no eixo do motor ficará constante, garantindo o controle de torque em toda a faixa possível de rotação.


D

escalar, o escorregamento do motor passará a ser nulo, e a potência fornecida no eixo do motor ficará constante, garantindo o controle de torque em toda a faixa possível de rotações.


E

vetorial, a tensão e a corrente elétrica de alimentação do motor serão constantes nas frequências superiores a 60 Hz, garantindo-lhe torque constante no eixo.

Malha de controle aberta demanda o uso de


A

encoder, que é um sensor de efeito Hall, destinado apenas ao controle de rotações.


B

resolver, que é um sensor de efeito Hall, destinado apenas ao controle de rotações.


C

encoder, que é um sensor eletromagnético, destinado apenas ao controle de rotações.


D

encoder, que é um sensor óptico, destinado ao controle de rotações e posicionamentos angulares.


E

resolver, que é um sensor óptico, destinado apenas ao controle de rotações e posicionamentos angulares.

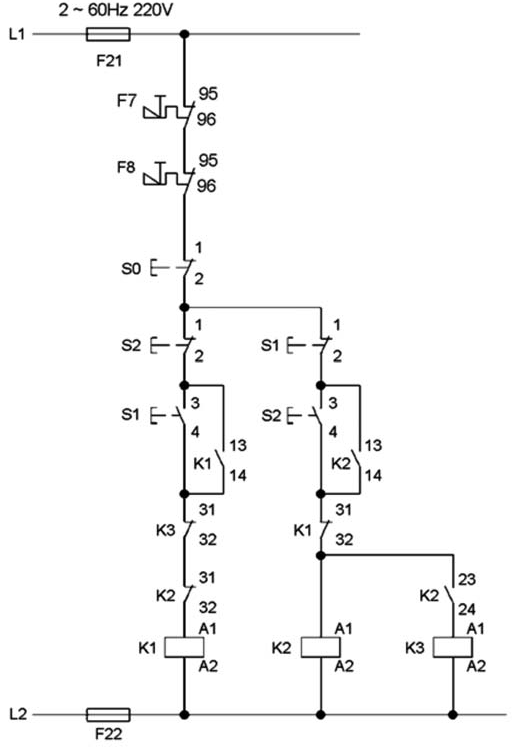

A figura abaixo representa o diagrama de comando de um sistema de reversão de um motor de indução trifásico. Nesse diagrama, os contatos 31/32 dos contatores K1, K2 e K3 têm a função de:


Imagem associada para resolução da questão


A

retenção.


B

intertravamento elétrico.


C

selo.


D

intertravamento mecânico.


E

temporização.

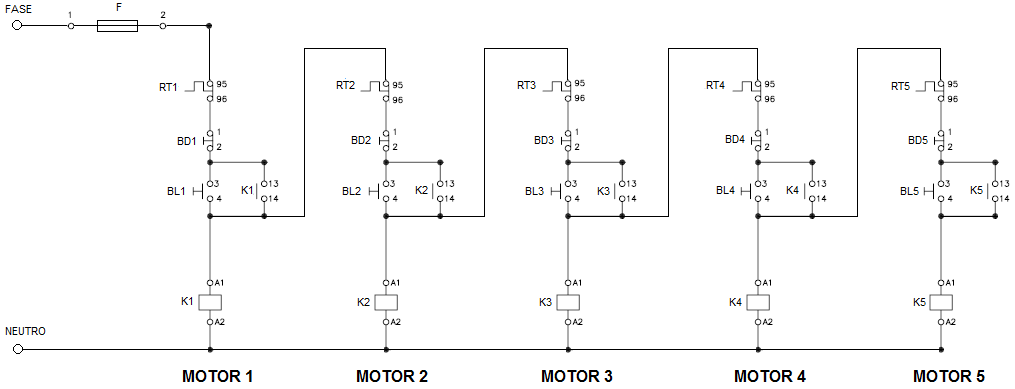

O circuito de comando de uma esteira transportadora equipada com cinco motores elétricos de indução está representado na Figura abaixo.

Imagem associada para resolução da questão

Nessa Figura, F é um fusível, RT são contatos de relés térmicos, BD são botoeiras desliga, BL são botoeiras liga e K são contatores. De acordo com esses dados e a Figura, é correto afirmar que, ao pressionar


A

a botoeira desliga BD2, todos os motores serão desligados.


B

a botoeira desliga de um motor, desliga-se também os demais motores de ordem mais alta.


C

a botoeira desliga BD5, serão desligados os motores 1, 2 e 3.


D

a botoeira liga BL1, inicia-se, de forma temporizada, a partida de todos os motores.

O acionamento do motor poderá ser realizado localmente ou de forma remota, desde que essas opções estejam disponíveis no circuito de comando. Para acionamento remoto, é necessário que o circuito de força do motor seja dotado de um autotransformador a fim de compensar a queda de tensão que ocorre nos condutores, imediatamente após o acionamento.


C

Certo


E

Errado

No acionamento de motores elétricos, é CORRETO afirmar:


A

Para acionar uma carga acoplada ao seu eixo, o motor deve possuir conjugado menor que o conjugado resistente de carga, durante a partida.


B

A partida de motores elétricos de indução tem grande influência no consumo e na demanda registrados pelo medidor de energia de uma instalação.


C

A adoção de um sistema de partida de motores tem pouca influência em sua vida útil, visto que acontece em um curto intervalo de tempo.


D

Para determinar o tempo de aceleração de um motor acoplado a uma carga, é preciso conhecer as curvas dos conjugados do motor e de carga, apresentadas em uma mesma escala gráfica.

Uma forma de reduzir a corrente de partida de um motor de indução é utilizar uma chave de partida estrela-triângulo. Quando os enrolamentos do motor são conectados em estrela, a tensão aplicada sobre cada fase é menor do que na ligação em triângulo, reduzindo-se assim a corrente de partida.


C
Certo

E
Errado

Suponha que determinado motor de indução trifásico deva ser acionado por meio de chave estrela-triângulo, conectada adequadamente a uma rede elétrica trifásica com tensão de linha de 380 V. Nesse caso, se a chave for ligada e o motor atingir funcionamento em regime permanente, então, após a comutação da chave de estrela para triângulo, a tensão em cada bobina do motor será, necessariamente, igual a 380 V.


C
Certo

E
Errado

No motor monofásico com capacitor permanente, a função do capacitor é


A

anular a defasagem de corrente entre os enrolamentos.


B

aumentar o rendimento do enrolamento principal.


C

reduzir o fator de potência.


D

reduzir o torque de partida.


E

produzir o deslocamento de fase para dar a partida.

No inversor de frequência, o recurso que permite ao usuário alterar a velocidade do motor de forma controlada, especificando o valor de tempo e a velocidade final, é:


A

rampas de aceleração/desaceleração


B

parâmetros de leitura


C

frenagem reostática


D

compensação de escorregamento


E

reatâncias de rede

Uma forma de inverter o sentido de rotação de um motor de indução trifásico consiste em inverter duas fases da alimentação elétrica trifásica a que esse motor esteja conectado. Isso pode ser obtido com a inserção de um indutor em série com uma das fases, e de um capacitor em série com outra fase.


C
Certo

E
Errado

Se o sistema for empregado no controle de um motor linear, o engenheiro poderá utilizar um controlador do tipo PID (proporcional integral derivativo). Nesse tipo de controlador, a ação integral funciona para minimizar o erro decorrente de variações rápidas no erro, e a ação derivativa trabalha para minimizar erros em estado permanente.


C
Certo

E
Errado

Considere as informações a seguir para responder às questões de nos 53 e 54.


Imagem associada para resolução da questão

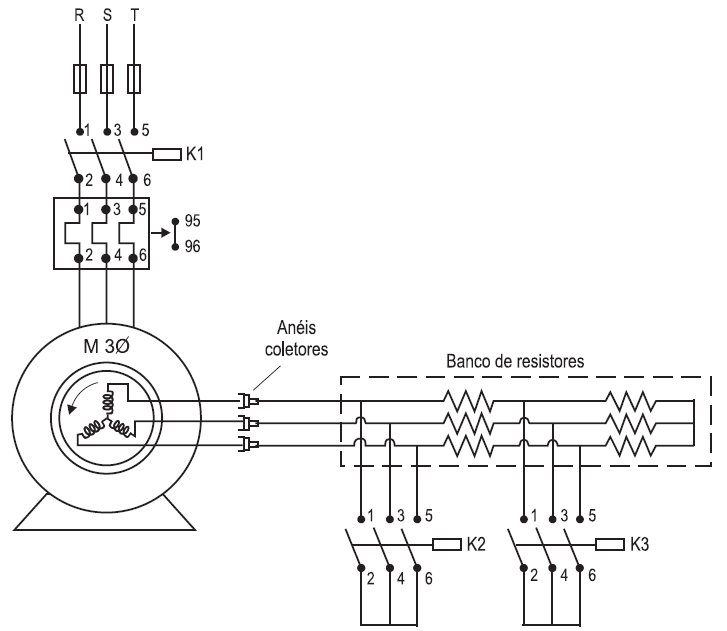

O esquema apresentado acima é de acionamento de um motor trifásico de rotor bobinado. Nesse circuito, um banco de resistores é conectado ao rotor do motor através dos anéis coletores, enquanto que o estator é conectado à rede elétrica através da contatora K1.


Em relação ao diagrama apresentado, analise as afirmativas a seguir.


I – O aumento da resistência do rotor no motor de indução aumenta o torque de partida da máquina.

II – Este tipo de acionamento é utilizado na prática para realizar, através da variação da resistência no rotor, o controle de velocidade da máquina na operação em regime permanente.

III – A conexão do banco de resistores aumenta a resistência no rotor, mas não altera as perdas ôhmicas do mesmo.


Está correto APENAS o que se afirma em


A

I


B

II


C

III


D

I e II


E

II e III
