Questões de Concurso sobre Controle Eletrônico de Máquinas Elétricas

Para evitar perturbações na rede de distribuição e na própria instalação deve-se observar as limitações imposta pela concessionária. Devido a essas limitações existem vários sistemas para a partida de motores, e um deles é a chave estrela triângulo. Assinale a alternativa correta.

O chaveamento indicado na figura não pode ser executado por contatores.

A figura mostra o acionamento de um motor CC de excitação independente em que a amplitude da tensão aplicada ao circuito de armadura é variável, e a tensão aplicada ao circuito de campo tem amplitude fixa, mas polaridade reversível.

O acionamento permite a partida do motor em ambos os sentidos de rotação possíveis. Entretanto, não permite a reversão do sentido de rotação quando o motor já está em funcionamento.

Duas excelentes características do motor síncrono trifásico são o seu elevado conjugado de partida e a facilidade do controle de sua velocidade.

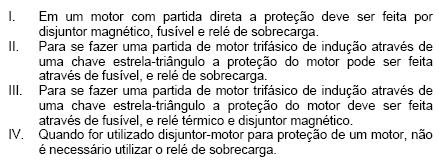

Dadas as afirmativas a seguir.

Com o motor parado, ao se pressionar o botão b1, é aplicada partida direta ao motor. Ao se liberar o botão b1, a bobina do contator c1 continua sendo alimentada pelo contato normalmente aberto desse contator.

É possível que esse acionamento seja o de partida do motor por meio de uma chave estrela-triângulo.

O botão b0 permite desligar o diagrama de controle, desligando também o motor, seja em situação normal seja em caso de emergência.

Há uma falha no diagrama: falta um contato selador de c2 em paralelo com o botão b1.

Com o motor funcionando em virtude da atuação do contator c1, se o contato normalmente fechado de c1 permanecer fechado, o motor continuará funcionando normalmente, sem que riscos adicionais sejam acrescentados ao acionamento.

Existem acionamentos que permitem o controle da velocidade de um motor síncrono trifásico.

Com esse acionamento, a aplicação de tensão inferior à tensão nominal do motor produzirá, necessariamente, redução do conjugado desenvolvido pela máquina proporcional ao quadrado da tensão aplicada por fase.

O circuito pode ser comandado por contatores adequadamente dimensionados.

Quando utilizados para ligar e desligar cargas nãoindutivas, como aquecedores de água, contatores em circuitos dessa natureza estão sujeitos a revisões periódicas e substituição de peças em razão de desgastes prematuros originados pelas elevadas correntes durante os acionamentos.

O relé temporizado é energizado simultaneamente à bobina do contator c2, após o botão b1 ser pressionado.

O eixo de um gerador de emergência de 8 pólos, 60Hz, deverá ser acionado na velocidade de:

No acionamento, existem dois contatos seladores. São, também, utilizados apenas dois contatos auxiliares dos contatores.

Uma das formas mais utilizadas para dar a partida a um motor CC em conexão shunt com redução substancial da corrente de partida é aplicar tensão nominal ao circuito de armadura, com o circuito de campo desconectado. Após a aceleração inicial do motor, o circuito de campo é conectado em paralelo ao da armadura.

Uma falha desse acionamento é a ausência de intertravamento mecânico, obrigatório em quase todos os acionamentos feitos com a utilização de contatores.
