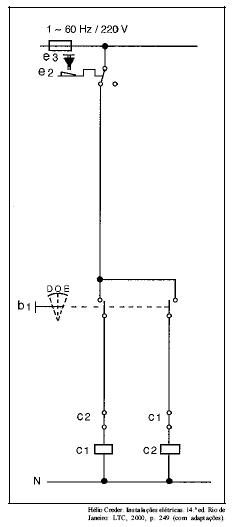

A figura abaixo mostra um diagrama de controle com acionamento por chave que poderia substituir adequadamente o mostrado acima, que tem acionamento por botão.
C
Certo
E
Errado
Uma vez que não foi colocado um contato normalmente fechado de c2 em série com a bobina de c3 nem com a bobina de c1, o contato normalmente fechado de c3 em série com a bobina de c2 deveria ser retirado, para o perfeito funcionamento do acionamento.
C
Certo
E
Errado
No diagrama de força, a chave seccionadora e1 tem por finalidade a abertura do ramal de alimentação do motor quando isso for necessário.
C
Certo
E
Errado
O acionamento utiliza dois contatores tripolares.
C
Certo
E
Errado
A corrente nominal de cada enrolamento do estator é ligeiramente superior a 180 A e, conseqüentemente, a corrente de partida do motor é aproximadamente igual a
C
Certo
E
Errado
Esse acionamento poderia ser utilizado para a reversão automática do sentido de rotação do motor, com a indicação luminosa de funcionamento da máquina.
C
Certo
E
Errado
A única técnica atualmente disponível para se controlar a velocidade de um motor de indução trifásico com rotor bobinado é por meio da variação da resistência do rotor.
C
Certo
E
Errado
Esse acionamento permite variar a velocidade de rotação do campo magnético girante do estator e, com isso, a velocidade de rotação do rotor.
C
Certo
E
Errado
Assinale a opção correta em relação aos motores de indução trifásicos com rotor em gaiola utilizados para o acionamento de elevadores.
A
São caracterizados por baixo conjugado e elevadas correntes de partida.
B
A norma brasileira não define precisamente as máximas inércias que esses motores podem acionar.
C
Para valores de carga inferiores ao nominal, a tensão e a freqüência aplicadas ao motor de tração independem da carga acionada.
D
Devido às limitações de corrente, a velocidade dos elevadores acionados por motores de indução trifásica é inferior a 45 m/min.
E
O controle de velocidade desse tipo de motor pode ser efetuado pela variação da tensão trifásica que lhe é aplicada.
A tensão terminal e o fator de potência relacionado à potência reativa entre geradores de corrente alternada trifásica ligados em paralelo podem ser controlados:
A
por meio dos reostatos de campo;
B
pela abertura das válvulas dos motores primários;
C
por meio de lâmpadas de sincronização;
D
pelo fechamento das válvulas dos motores primários;
E
por meio de reguladores de velocidades.
Um motor-shunt de corrente contínua, 120V, possui uma resistência da armadura de 0,2 e uma queda no contato das escovas de 2 V.A corrente nominal à plena carga é 75 A.A corrente no instante da partida é:
A
590 A;
B
690 A;
C
295 A;
D
345 A;
E
700 A.
Chave estrela triângulo e chave compensadora são dispositivos utilizados para:
A
facilitar a seletividade da instalação no que diz respeito à sinalização.
B
corrigir o fator de carga nas instalações.
C
dar partida em motores de indução em gaiola com potências acima de 5 HP.
D
viabilizar a partida em carga dos motores de indução em gaiola.
A respeito do emprego da chave eletrônica de partida (softstarter) para motores de indução, assinale a alternativa correta.
A
O princípio de funcionamento da softstarter é o mesmo do conversor de freqüência. Assim, para motores de pequena potência, no controle de velocidade normalmente se utilizam as softstarters ao invés dos conversores de freqüência por serem de custo mais reduzido.
B
A desvantagem das chaves eletrônicas softstarters é que elas produzem harmônicas, inclusive também na condição de regime normal de operação, ou seja, fora da partida e da parada do motor.
C
Durante a partida ou parada de um motor que utiliza a chave softstarter, não devem estar ligados capacitores em paralelo com o motor. Capacitores são ligados na condição de regime normal de operação para a correção do fator de potência do motor.
D
Para proteção de um motor que utiliza a chave eletrônica softstarter, é necessária a presença de fusíveis retardados do tipo diazed. Esses fusíveis possuem resposta lenta, para impedir a sua atuação indevida, mesmo com a utilização da chave eletrônica softstarter.
E
Devido à utilização da chave eletrônica de partida softstarter, é necessário que o motor seja ligado na ligação triângulo, e não na ligação estrela, para que a tensão aplicada ao motor seja a menor possível.
Em uma instalação elétrica hospitalar, é utilizada a chave estrela-triângulo. A respeito do emprego dessa chave na partida de motores de indução, assinale a alternativa correta.
A
A principal razão da utilização da chave estrela-triângulo é a redução, durante a partida, da corrente de linha para aproximadamente 1/3 da corrente de partida do motor, em ligação triângulo.
B
Para esse tipo de chave de partida, é necessário que o motor tenha no mínimo seis bornes e que a tensão final de alimentação seja a tensão nominal do motor na ligação estrela.
C
A principal razão da utilização da chave estrela-triângulo é a redução, durante a partida, da corrente de linha para aproximadamente um sobre raiz de três da corrente de partida do motor, em ligação triângulo.
D
A principal vantagem da utilização da chave estrela-triângulo é que não ocorre redução do conjugado de partida, pois a tensão de alimentação do motor é a tensão nominal do motor na ligação estrela.
E
Para esse tipo de chave de partida, é necessário que o motor tenha no mínimo nove bornes e que a tensão final de alimentação seja a tensão nominal do motor na ligação triângulo.
Ano:
2003
O valor da corrente elétrica (em ampere), para acionar um motor elétrico trifá-sico à plena carga, ligação triângulo conectado à rede de 110 V, é:
A
igual para 110 e 220V.
B
a metade do conectado em 220 V.
C
o dobro da ligação em 220 V.
D
1/3 da conexão em 220 V.
A velocidade síncrona de um motor de indução pode ser alterada pelas seguintes formas, EXCETO:
A
variação do número de pólos
B
controle da freqüência de linha
C
controle de tensão de linha
D
controle da comutação da corrente
Um motor de indução de rotor bobinado, 6 pólos, é ligado eletricamente a uma fonte de alimentação trifásica, 60 Hz, e é ligado mecanicamente a um motor síncrono de 2 pólos cujo estator é ligado à mesma fonte de alimentação. Considerando as duas direções possíveis de rotação do eixo comum impostas pela máquina síncrona, as duas freqüências induzidas no rotor do motor de indução que podem aparecer entre seus anéis coletores são:
A
120 Hz e 360 Hz
B
60 Hz e 180 Hz
C
120 Hz e 180 Hz
D
120 Hz e 240 Hz
E
180 Hz e 360 Hz
Em uma rede trifásica de 220V, 60Hz, será instalado um motor trifásico de gaiola cuja placa informa, entre outros, os seguintes dados:
Com o objetivo de limitar a corrente na linha durante a partida do motor, optou-se pelo uso de uma "chave estrela-triângulo".
Sabendo-se que o motor será o único equipamento instalado nesta rede, a corrente na linha durante o seu processo de partida atingirá valores na faixa de:
A
201 a 300 A
B
301 a 400 A
C
401 a 500 A
D
501 a 600 A
E
601 a 700 A
Recomenda-se que, na partida de um motor de indução em gaiola, 50 CV, 440 V, 60 Hz, trifásico, seja utilizada chave:
A
estrela / triângulo.
B
de partida direta.
C
com disjuntores e dispositivo " by pass ".
D
compensadora.
Os motores de indução gaiola, trifásicos, até 600 V, até 630 kW, partida direta ou estrela-triângulo, podem ser classificados, quanto ao projeto das características de partida, nas seguintes categorias, respectivamente,
1) N.
2) NY.
3) H.
4) HY.
5) D.
Em relação aos itens acima, estão corretas
A
1, 3 e 5 apenas.
B
1, 2, 3, 4 e 5.
C
2 e 4 apenas.
D
1 e 3 apenas.
E
1, 2, 3 e 4 apenas.
