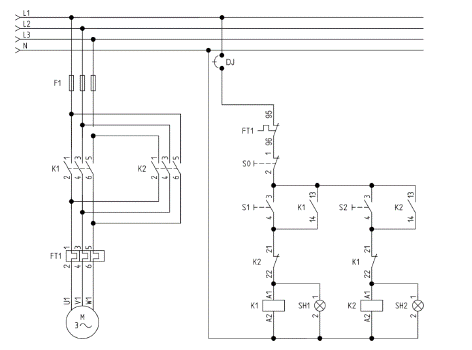

Com relação ao circuito de comando e potência apresentado na figura abaixo é correto afirmar que:

FT1 trata-se de uma botoeira normalmente fechada que, ao ser acionada, desenergiza todo o circuito.
Estando a contatora K1 energizada, pode-se pressionar a botoeira S2, fazendo com que imediatamente a contatora K1 desenergize e a contatora K2 seja energizada.
Os contatos auxiliares 13-14 da contatora K1 são utilizados para realizar o intertravamento entre as contatoras inviabilizando a energização de ambas ao mesmo tempo.
Caso a contatora K1 esteja energizada e se de deseje energizar a contatora K2, deve-se primeiro pressionar a botoeira normalmente fechada S0 para, só em seguida, pressionar a botoeira S2.
O circuito representa o esquema de ligação de uma partida direta com reversão o qual possui um intertravamento realizado com os contatos de potência 21-22 de K1 e K2.
