Assinale a alternativa correta em relação à figura 3

Ano: 2023
Banca: Fundação de Estudos e Pesquisas Socioeconômicos - FEPESE
Prova: FEPESE - Prefeitura de Balneário Camboriú - Engenheiro Eletricista - 2023

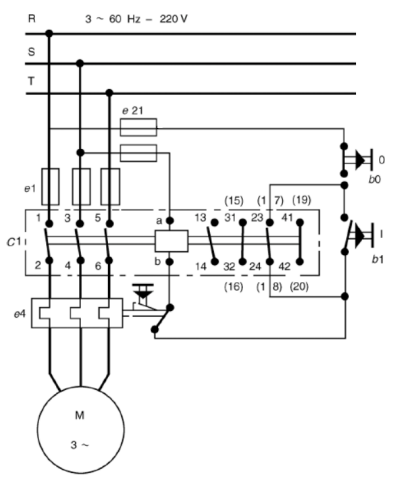

Figura 3


Responda às questões 37 e 38 com relação à figura abaixo:


Imagem associada para resolução da questão


Fonte: Instalações elétricas / Hélio Creder ; Rio de Janeiro : LTC, 2022.

Assinale a alternativa correta em relação à figura 3

A

O elemento e4 é um disjuntor para proteção contra sobrecarga.

B

O sistema de acionamento da bobina é realizado por corrente contínua.

C

O botão b0 é normalmente aberto, enquanto o botão b1 é normalmente fechado.

D

Os contatos 1 a 6 do elemento C1 são contatos de força, enquanto os 23 e 24 são contatos auxiliares.

E

Os fusíveis e1 devem ser de atuação extrarrápida para evitar danos ao motor.
