Questões de Concurso sobre Máquinas Assíncronas

Considerando o gráfico abaixo que compara as correntes dos diferentes tipos de partida de motor de indução trifásico, pode-se afirmar que a curva I, refere-se a partida:

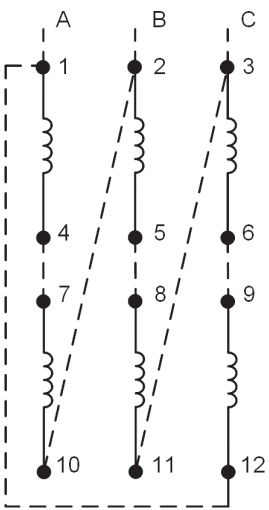

A Figura acima mostra os terminais de um motor de indução trifásico, cujas bobinas têm tensão nominal igual a 120 V. Sabe-se, ainda, que as linhas tracejadas correspondem às ligações entre os terminais do motor e que as bobinas estão submetidas à sua tensão nominal nessa ligação.

A tensão de alimentação do motor, em volts, é

A parte A do sistema deve utilizar um motor assíncrono, com inversores de frequência.

Preencha as lacunas do texto a seguir.

Em uma certa localidade a frequência da rede é de 50 Hz. É necessário o fornecimento de 1 MW de potência em 60 Hz. Como solução técnica, foi escolhido suprir a potência por meio de um grupo motor-gerador, consistindo em um motor síncrono tocando um gerador síncrono.

O número de polos que cada uma das duas máquinas deverá possuir de forma a converter a potência em 50Hz para potência em 60Hz é motor síncrono com ____ polos e gerador síncrono com ____ polos.

A sequência que preenche corretamente as lacunas é

Considere um motor de indução trifásico alimentado com uma tensão de 380V em uma rede de 60Hz. De acordo com a placa do equipamento, o mesmo possui 4 polos e opera com uma rotação de 1750 rpm em um determinado ponto de operação. Com base nas informações dadas, calcule o escorregamento percentual do motor.

Observe as curvas demonstradas na figura a seguir.

Sobre os motores de indução trifásicos com rotor em gaiola NBR 7094 em relação as categorias D, H e N, é correto afirmar que

Observe a figura a seguir.

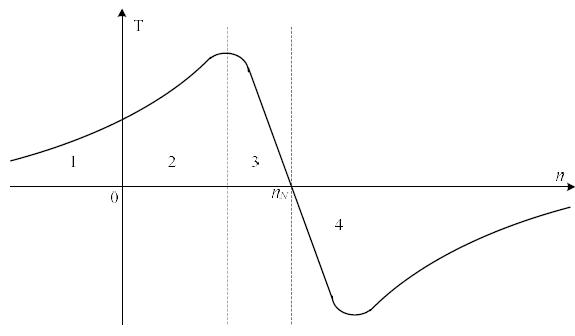

A figura mostra a curva de conjugado x velocidade de uma máquina de indução, dividida em 4 regiões. A região em que a máquina de indução opera como freio está identificada com o número

Considerando a frequência da rede como 60 Hz e a rotação de um motor de indução trifásico como 1200 rpm, o número de polos deste motor, desconsiderando o escorregamento, é

Analise as afirmativas abaixo com relação aos motores de indução trifásicos.

1. Motores de indução trifásicos com rotor em gaiola possuem anéis coletores que podem ser conectados em reostatos para controle da corrente de partida.

2. Motores bobinados são constituídos de barras não isoladas e interligadas por anéis condutores curto-circuitados.

3. A diferença existente entre as velocidades síncrona e a do rotor é denominada escorregamento.

Assinale a alternativa que indica todas as afirmativas corretas.

Assinale a alternativa que indica corretamente a máquina elétrica rotativa de corrente alternada, que opera de forma assíncrona.

Sobre a teoria de motores elétricos de corrente alternada (CA) e corrente contínua (CC), encontre a alternativa CORRETA:

Em relação à conversão eletromecânica de energia das máquinas de corrente alternada, assinale a alternativa correta.

O motor M2 poderá ser ligado na rede de alimentação do motor M1 avariado com o mesmo sistema de partida.

Quanto aos aspectos construtivos e aos princípios de funcionamento dos motores elétricos, assinale a alternativa correta.

Com relação às curvas torque versus velocidade, ilustradas na figura abaixo, que correspondem a dois motores assíncronos de gaiola trifásicos de N polos que possuem potências, tensões e frequências nominais idênticas, é INCORRETO afirmar que:

Os motores possuem placas de identificação que trazem características de operação e construtivas. Observe a figura a seguir, que apresenta a placa de um motor de indução trifásico real e comumente utilizado, e assinale a alternativa que corresponde à velocidade síncrona desse motor.

Devido às capacidades de um quadro elétrico de um centro de comando de motores, é necessário implantar medidas para diminuição da corrente de partida em vários motores de indução trifásicos, com rotores tipo gaiola de esquilo, com terminais do estator já ligados em triângulo. Dois exemplos de dispositivos que podem ser usados, de forma independente, para a partida de cada um desses motores são:

Das máquinas elétricas, é uma afirmativa incorreta sobre as máquinas de indução:

No que diz respeito à partida estrela-triângulo para motores de indução trifásicos, assinale a alternativa que preenche CORRETAMENTE as lacunas do texto abaixo:

Apenas os motores com pelo menos ____ terminais e ____ tensão nominal podem ser utilizados a partida estrela-triângulo, portanto, o motor deve suportar ligações _____ ou ______.

No que se refere aos motores de corrente alternada, estes podem ser, EXCETO:
