Um motor de indução trifásico de 4 polos, alimentado por uma rede de 60 Hz, opera na região linear da curva torque × escorregamento, na qual o torque eletromagnético é diretamente proporcional ao escorregamento. Em uma condição de operação, observa-se que o motor desenvolve 40% do torque nominal e que a velocidade medida do rotor é de 1778 rpm.
Considere que:
• a frequência de alimentação permanece constante;
• o motor não está próximo do torque máximo;
• as perdas mecânicas podem ser desprezadas na análise do escorregamento;
O valor que representa o escorregamento aproximado do motor quando submetido ao torque nominal é:
1,0 %
2,0 %
3,0 %
5,0 %
Motores de indução com conjugados de partida muito elevados tendem a ter escorregamentos maiores a plena carga devido a valores de resistência de rotor menores, se comparado com outros de menor torque de partida.
Certo
Errado
Um motor síncrono trifásico opera conectado a uma rede elétrica com frequência constante. Durante uma análise de operação, verificou-se que o torque mecânico exigido da máquina aumentou, significativamente, devido à uma carga mecânica aplicada ao seu eixo.
Considerando as características de funcionamento dos motores síncronos, assinale a alternativa correta.
O motor síncrono passa, automaticamente, a operar como motor de indução.
O rotor passa a girar acima da velocidade síncrona para manter o sincronismo.
O aumento do torque provoca aumento do escorregamento até um valor limite estável.
A velocidade do rotor diminui proporcionalmente ao aumento do torque, mantendo a corrente constante.
A velocidade do rotor permanece constante, enquanto o motor permanece sincronizado com o campo girante do estator.
Considere um motor trifásico com a seguinte configuração de circuito equivalente:
• potência dissipada no rotor (PROTOR) = 10 W;
• potência eletromecânica (PMEC) = 390 W; e
• resistência do estator por fase (R1) = 0,10 Ω.
O escorregamento é igual a:
1,0%
1,5%
2,0%
2,5%
3,0%
Um motor de indução trifásico com tensão nominal de 380 V e frequência nominal de 60 Hz opera sob controle escalar por inversor de frequência com relação V/f linear. O processo exige operação em duas faixas distintas: abaixo de 30 Hz, com carga de torque constante, e acima de 60 Hz, com necessidade de potência constante. Durante ensaio didático, um grupo propõe manter a relação V/f constante em toda a faixa de operação, incluindo acima de 60 Hz, argumentando que isso preserva o fluxo magnético e o torque em qualquer rotação. Outro grupo contesta, afirmando que, acima da frequência base, a tensão não pode ultrapassar o valor nominal, com consequências diretas para o comportamento eletromagnético da máquina. A análise técnica correta dessa situação indica que:
A relação V/f constante pode ser mantida em toda a faixa de operação, pois o inversor de frequência é capaz de elevar a tensão proporcionalmente à frequência acima de 60 Hz, preservando o fluxo magnético e o torque máximo disponível em qualquer ponto da faixa estendida.
Acima de 60 Hz, o aumento da frequência com tensão constante provoca elevação do fluxo magnético acima do valor nominal, induzindo saturação do núcleo e exigindo redução simultânea da tensão para manter o desempenho eletromagnético da máquina dentro dos limites nominais.
O boost de tensão aplicado abaixo de 30 Hz substitui a necessidade de manter a relação V/f constante nessa faixa, sendo suficiente ajustar a tensão mínima de partida para garantir torque adequado sem controle proporcional da relação entre tensão e frequência.
Acima de 60 Hz, a manutenção da tensão nominal fixa garante a preservação do fluxo magnético nominal, pois o fluxo depende exclusivamente da tensão aplicada e não da relação entre tensão e frequência imposta pelo controle escalar do inversor.
Abaixo de 30 Hz, a relação V/f constante exige boost de tensão para compensar a queda resistiva no estator, e acima de 60 Hz a tensão é limitada ao valor nominal, o fluxo decresce com o aumento da frequência e o torque máximo disponível se reduz, caracterizando a região de enfraquecimento de campo.
O escorregamento de um motor de indução é um parâmetro fundamental que relaciona a velocidade do campo magnético girante do estator com a velocidade mecânica do rotor. Se um motor de 4 polos é alimentado por uma fonte de 60 Hz, e o seu rotor gira a 1746 RPM, o seu escorregamento percentual é de:
2%
2,5%
3%
5,8%
Em sistemas eólicos, torque de partida mais elevado, presente em turbinas com maior número de pás, torna menos eficiente o aproveitamento do potencial do vento.
Certo
Errado
Para Motores de Indução Trifásicos (MITs) de pequeno porte, a frenagem por contracorrente (ou plugging) ocorre ao inverter o sentido do campo girante do motor enquanto ele ainda está em movimento, aplicando uma tensão que tenta fazê-lo girar no sentido oposto. O resultado é um conjugado de frenagem muito alto, que age rapidamente para parar o motor. Uma vez que a Fórmula de Kloss para máquinas de indução nos permite computar o escorregamento referente a um ponto de carga específico na curva de conjugado de um MIT, é possível mensurar o valor do conjugado de frenagem obtido por contracorrente. Considere um motor de indução onde, na partida, o escorregamento é basicamente unitário (Sp =1), o conjugado máximo (Tmax) ocorre com um escorregamento de 10% (Sm=0,1), o conjugado nominal (TN) ocorre para um escorregamento de 5% (SN=0,05), a relação entre o conjugado de partida e o conjugado nominal é de Tp /TN=2,5, e a relação entre o conjugado máximo e o nominal é de Tmax/TN=2. O torque de frenagem por contracorrente (Tfr) pode ser aproximado corretamente por
Tfr = 2TN
Tfr = TN
Tfr = Tmax/2
Tfr = Tp/2
Tfr = Tp
Uma bobina quadrada, com lado L e 200 espiras, está totalmente imersa em uma região com densidade de fluxo magnético uniforme B = 0,2 T, ortogonal ao plano da bobina. A bobina está presa a um eixo, que a divide em dois retângulos iguais, de comprimento L e lado L/2. Suponha que uma corrente de 0,5 A percorra a bobina. Nessas condições, qual é o valor de L que resulta em um conjugado de 0,8 N.m em torno do eixo da bobina?
20 cm.
30 cm.
40 cm.
50 cm.
Em um sistema de acionamento elétrico, um motor de indução trifásico é controlado por um inversor de frequência. O inversor está configurado para operar em modo de controle vetorial. Se a carga requer um aumento de torque, qual das seguintes ações o inversor deve tomar?
Manter a amplitude e a frequência da tensão de saída inalteradas.
Diminuir a frequência da tensão de saída.
Aumentar a frequência da tensão de saída.
Aumentar a amplitude da tensão de saída.
Diminuir a amplitude da tensão de saída.
Um motor trifásico de indução possui os seguintes parâmetros:
• frequência de alimentação: 50 Hz;
• número de polos do motor: 4;
• rotação real medida do motor: 1425 RPM;
• tensão nominal de operação: 400 V;
• potência nominal: 15 kW.
Considerando essas informações, calcule o escorregamento percentual do motor e assinale a alternativa correta.
1%.
2%.
4%.
5%.
10%.

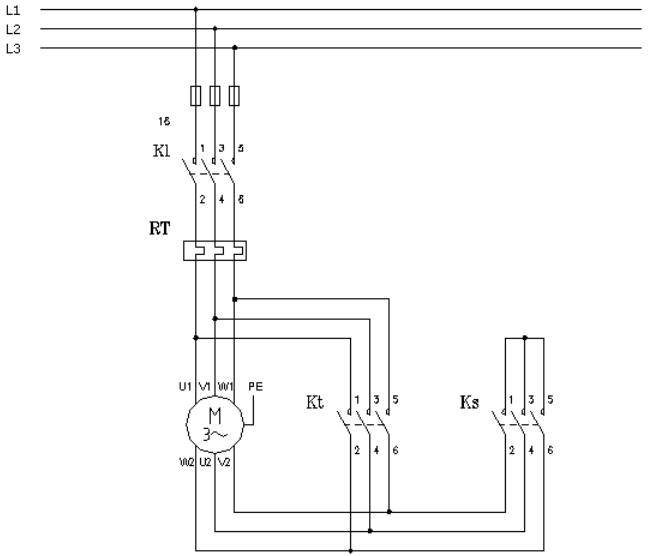

Alguns motores elétricos trifásicos assíncronos podem apresentar elevada potência e, por consequência, uma elevada corrente de partida. Para mitigar o problema da corrente de partida é preciso de um circuito de partida, como o da imagem a seguir (Figura 03).

Figura 03: Fonte http://www.ingdemurtas.it
Esse diagrama apresenta o esquema de uma
Partida Direta.
Partida Estrela-Triângulo.
Partida por Soft-Starter.
Partida por Chave Compensadora.
Calcule o escorregamento de motor elétrico trifásico 380 VCA, com velocidade síncrona de 1200 RPM, 6 polos – 60 Hz e uma velocidade medida no rotor de 1160 RPM.
46 RPM.
30 RPM.
40 RPM.
36 RPM.
56 RPM.
Quando a carga está solidária ao eixo do motor, o conjugado de partida reduz e a um terço do valor nominal na partida estrela-triângulo.
Certo
Errado
Durante a partida de um motor de gaiola de esquilo da classe A, a corrente do rotor é máxima quando o torque mecânico induzido no eixo do motor é o máximo.
Certo
Errado
Em uma fábrica de papel e celulose, um motor de corrente contínua é utilizado para acionar uma máquina de corte de precisão, que exige alta estabilidade na rotação. Durante a operação, o motor apresenta centelhamento excessivo nas escovas, o que compromete a eficiência e a vida útil do equipamento. Após inspeção, o técnico identificou um deslocamento na zona neutra do motor. Para corrigir esse problema e reduzir o centelhamento nas escovas, o engenheiro responsável deve considerar as características da zona neutra e o funcionamento do motor de corrente contínua.
Com base nas melhores práticas para ajuste da zona neutra, analise as alternativas abaixo e identifique a ação mais apropriada para solucionar o problema:
Reduzir a tensão aplicada ao motor, diminuindo a intensidade das faíscas, sem a necessidade de ajustar a posição das escovas.
Ajustar o ângulo das escovas para coincidir com a zona neutra, eliminando assim as correntes parasitas nos enrolamentos do motor.
Regular a posição das escovas para alinhar com a nova posição da zona neutra e considerar o uso de enrolamentos compensadores para estabilizar a rotação e reduzir o centelhamento.
Aumentar a corrente de campo para deslocar a zona neutra de volta à posição original, eliminando o centelhamento sem necessidade de ajustar as escovas.
Instalar um filtro de harmônicos na entrada do motor, que irá corrigir a zona neutra e eliminar o centelhamento nas escovas.
O escorregamento de um motor de indução trifásico de 4 polos e velocidade de rotação do rotor de 1695 rpm, ligado a uma rede elétrica de frequência de 60 Hz, é de
0,0%.
2,35%.
5,83%.
7,91%.
12,45%.
Um motor de indução apresenta escorregamento de 10% em plena carga. Se sua velocidade síncrona é de 2000RPM e sua potência de saída é de 4,2πkW, o conjugado de carga no eixo desse motor é:
20 Nm
35 Nm
42 Nm
70 Nm
Um motor possui corrente nominal de 10 A, com relação IP/IN de 5. Assim, o valor da corrente de partida desse motor é igual a
10 A.
20 A.
30 A.
40 A.
50 A.
Considere um motor de indução trifásico de 800 HP, 2.300 V, com reatância subtransitória de 25%, rendimento de 90% e fator de potência igual a 0,88. Assinale a opção CORRETA que traz o valor da reatância subtransitória, em Ω.
X” = 6.764 Ω.
X” = 1,755 Ω.
X” = 6,725 mΩ.
X” = 3,350 Ω.
X” = 3 kΩ.
