Em um sistema pneumático industrial, um cilindro de simples ação é utilizado para realizar o avanço de um êmbolo que retorna automaticamente por mola. Para controlar o fluxo de ar que aciona o cilindro, utiliza-se uma válvula 3/2 vias, comandada mecanicamente por alavanca.
Considerando esse tipo de aplicação, pode-se afirmar corretamente que a válvula 3/2 vias
possui três posições e duas vias, permitindo o avanço e o retorno de cilindros de simples ação.
mantém o ar comprimido permanentemente no cilindro, impedindo o retorno por mola.
é utilizada para regular a velocidade de avanço, funcionando como válvula de fluxo.
necessita de duas bobinas solenoides para realizar o acionamento mecânico.
possui três vias e duas posições, sendo adequada para controlar cilindros de simples ação.
A figura a seguir é uma parte do diagrama de comando de uma chave compensadora com reversão.

Os contatos K1 e K2 têm a função de
acionar.
desenergizar.
energizar.
intertravar.
temporizar.
Durante a análise de um desenho técnico de uma peça mecânica simétrica, destinado à fabricação, observa-se que o projetista omitiu um determinado tipo de linha em uma das vistas ortogonais. Como consequência, houve ambiguidade na interpretação da posição relativa de dois furos coaxiais, resultando em erro de usinagem na peça fabricada, apesar de as cotas lineares estarem corretamente indicadas. Com base nas normas da ABNT aplicáveis ao desenho técnico e na função normativa dos diferentes tipos de linhas, o tipo de linha cuja omissão é a causa direta do problema descrito é:
linha traço-ponto fina, empregada para indicar eixos de simetria e alinhamento geométrico
linha contínua grossa, responsável pela definição das arestas visíveis da peça
linha contínua fina, utilizada exclusivamente para linhas de cota e auxiliares
linha tracejada, utilizada para representação de arestas não visíveis
Um engenheiro da Marinha do Brasil deseja projetar uma peça que tenha as características apresentadas de um corte no plano xy. A proposta consiste em determinar a área da região da superfície esférica cortada pelo cilindro. As descrições são as seguintes: esfera de equação x2+y2+z2 =1 e equação do cilindro que intersecta a esfera de forma que a projeção no plano xy seja o círculo x²+y²-y Sendo assim, determine a área da região da superfície esférica cortada pelo cilindro.
2 [π−21]
2 [π−1]
2 [2π−2]
2 [π+2]
2 [π−2]

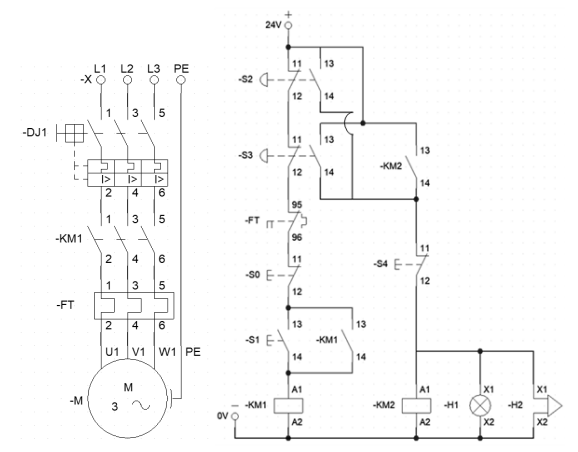

Devido à disponibilidade de materiais e à incerteza se as botoeiras de emergência que seriam adquiridas seriam do tipo retenção de contato ou não, um engenheiro implementou o seguinte sistema (diagrama de força e de comando) para a partida de um motor de indução:

Com base no exposto, a respeito do funcionamento desse diagrama, assinale a alternativa INCORRETA.
O circuito implementa uma partida direta com selo elétrico, sendo que a retenção da bobina de KM1 ocorre por meio do contato auxiliar 13-14 do próprio contator.
As botoeiras de emergência, nesse caso S2 e S3, interrompem o circuito de comando de KM1, promovendo a parada do motor e desempenhando função equivalente à de S0 no que se refere à interrupção do circuito de comando de KM1.
O disparo do relé térmico provoca a abertura do contato 95-96, interrompendo a alimentação da bobina de KM1 independentemente do estado da botoeira S1.
O circuito garante que a sinalização luminosa e sonora (H1 e H2) sejam automaticamente desligadas assim que as botoeiras de emergência retornarem ao seu estado padrão, porém o acionamento do motor não é possível sem que antes S4 seja acionada para resetar o estado do contator principal.
Na eventualidade de uma botoeira de emergência ser acionada em conjunto com a botoeira S4, os sinais luminosos e sonoros do sistema não irão executar sua função, apesar de a alimentação do motor ser interrompida, promovendo a parada do motor.
Na manutenção de conjuntos motobomba, a identificação correta dos componentes mecânicos evita trocas inadequadas e auxilia na análise de ruídos, folgas e vibrações. Um acoplamento instalado entre o motor elétrico e a bomba tem como função principal:
sustentar o eixo por meio de elementos rolantes, reduzindo o atrito durante o giro.
alojar e apoiar o eixo, mantendo sua posição de trabalho no conjunto mecânico.
transmitir movimento e torque entre eixos, compensando pequenos desalinhamentos conforme o tipo utilizado.
vedar a passagem do fluido na carcaça, impedindo vazamentos durante a operação da bomba.
A figura a seguir é um desenho técnico, de um sólido, em perspectiva.

Assinale a opção que apresenta o desenho das vistas deste sólido

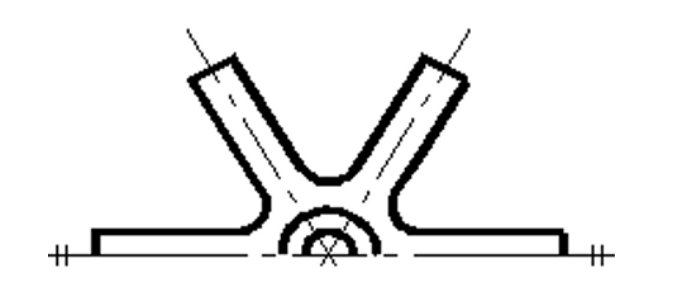

A figura a seguir é uma vista de um objeto circular, dentro dos princípios gerais de representação em desenho técnico da ABNT.

Algumas vistas podem ser desenhadas com dois traços estreitos, curtos e paralelos, conforme se vê na vista desse objeto circular.
O projetista só pode usar desse recurso se a peça for
ampliada.
cortada.
rebatida.
reduzida.
simétrica.
Um dos recursos do AutoCAD tem como objetivo apagar facilmente parte de um desenho. Isso é feito por meio dos limites estabelecidos por outra figura.

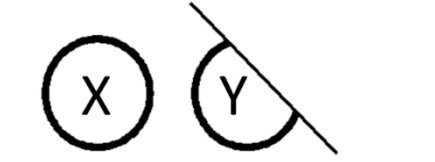

A figura a seguir possui uma circunferência, identificada com a letra X, e outra circunferência cortada por uma reta que está identificada com a letra Y.

O comando de edição do AUTOCAD que foi utilizado para apagar parte da circunferência, a partir da interseção com a reta é
stretch
trim
fillet
offset
break
Em um projeto de manutenção programada em um navio de patrulha oceânico, o engenheiro eletricista naval elaborou o cronograma das atividades e verificou que, em determinados períodos, a demanda por equipes especializadas em sistemas elétricos ultrapassa a disponibilidade real a bordo, enquanto em outros períodos há subutilização dessas equipes. Para apoiar a decisão de nivelamento de recursos, o engenheiro necessita de uma representação gráfica que permita correlacionar a demanda de recursos ao longo do tempo com sua disponibilidade, possibilitando a identificação objetiva de picos de sobrecarga e janelas de ociosidade, sem alterar, inicialmente, a lógica de precedência das atividades. Nesse contexto, a ferramenta mais adequada é o:
diagrama de rede do cronograma, por permitir a visualização das dependências entre atividades e a redistribuição automática dos recursos
histograma de recursos, por representar graficamente a variação temporal da demanda de recursos em relação à disponibilidade
matriz de rastreabilidade de requisitos, por assegurar o alinhamento entre recursos alocados, entregas e objetivos operacionais
plano de gerenciamento de riscos, por identificar riscos associados à indisponibilidade de recursos críticos ao longo do projeto

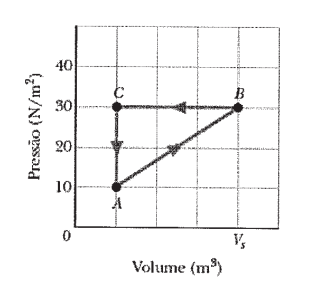

Um gás em uma câmara fechada passa pelo ciclo mostrado no diagrama p -V da figura abaixo. Sabendo que Vs= 4,0 m³, assinale a opção que apresenta a energia

adicionada ao sistema na forma de calor durante um ciclo completo.
-150 J
- 30 J
0 J
+ 30 J
+ 150 J
Um motor de passo bipolar a quatro fios possui uma resolução de 1,8º por passo em seu modo básico de funcionamento. Com base nesses dados, é correto afirmar que esse motor possui número de polos igual a
25.
50.
100.
200.
400.
Um cilindro contém um gás ideal que, inicialmente, é aquecido a volume constante, recebendo 500 J de calor do ambiente. Em seguida, o gás se expande isotermicamente, realizando um trabalho de 800 J sobre o pistão.
Considerando ambos os processos, o calor total trocado pelo gás é igual a
300 J.
500 J.
800 J.
1300 J.
2100 J.

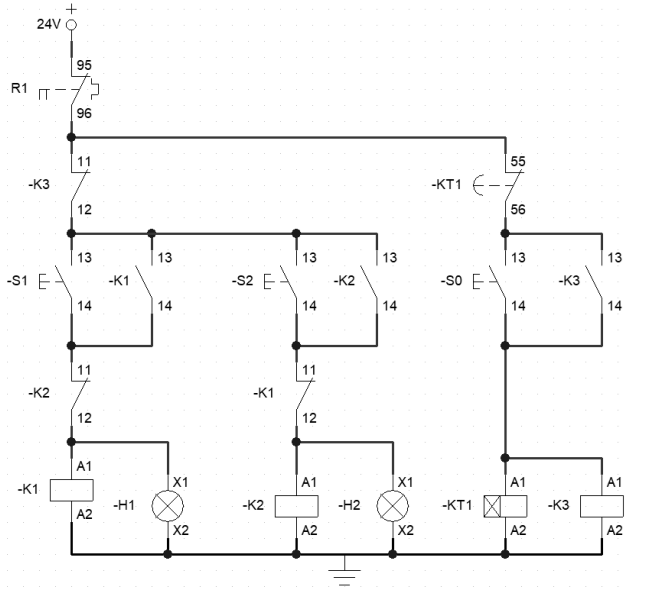

Um setor de uma indústria irá fazer a substituição de painéis elétricos antigos para sistemas mais modernos com o uso de CLP. Em uma análise de documentação de um motor de indução, os engenheiros se depararam com o diagrama de comando, mostrado na figura a seguir, para o acionamento desse motor.

Considerando as hipóteses levantadas a respeito desse diagrama, assinale a alternativa correta.
Esse diagrama representa uma partida em estrela-triângulo do motor, com três contatores, permitindo partir a máquina em Estrela com o acionamento dos Contatores K1 e K3 e, após o tempo pré-determinado no relé temporizador KT1, do tipo retardo na energização, comutar para triângulo desligando o Contator K1 e acionando o Contator K2.
O diagrama em questão possui três botoeiras, sendo que as botoeiras S1 e S2 selecionam a operação por meio dos contatores K1 e K2, como o sentido de giro ou ligação em estrela / triângulo, e a botoeira S0 parte a máquina por meio do contator K3, que irá operar pelo tempo pré-determinado no relé temporizador KT1.
O diagrama em questão possui um erro sistemático, que inviabilizaria o seu uso. Não há como desligar de maneira segura a máquina, uma vez que nenhum dos botões (S1, S2 ou S3) está em série com o circuito. Assim, somente os contatos 95 e 96 do relé térmico que conseguem desligar o circuito.
Esse diagrama representa um circuito de comando com a possibilidade de acionar o motor em ambos os sentidos de giro, dependendo de qual das botoeiras (S1 e S2) são utilizadas no acionamento, e um relé temporizador com retardo na energização que bloqueia o acionamento temporariamente após o sistema ser desligado pela botoeira S0.
Nesse diagrama, H1 e H2 são sinais luminosos; A1 e A2 representam as bobinas dos contatores K1, K2 e K3; S1, S2 e S3 representam as três botoeiras; 95 e 96 são os contatos auxiliares de um relé térmico ou botoeira de emergência; os contatos auxiliares 13 e 14 dos contatores possuem a função de intertravamento do sistema enquanto os contatos auxiliares 11 e 12 dos contatores têm a função de contatos de selo (retenção de estado).
Em um ciclo motor a vapor, o fluido de trabalho passa por transformações termodinâmicas em diferentes componentes, com o objetivo de converter energia térmica em trabalho mecânico. Sobre este assunto, é correto afirmar que
a turbina converte a energia térmica em trabalho mecânico útil, provocando uma redução de temperatura e pressão.
o condensador diminui a pressão do vapor antes que ele retorne à bomba, elevando a eficiência térmica do ciclo.
a caldeira é responsável por condensar o vapor, transformando-o novamente em líquido.
a bomba realiza trabalho sobre o vapor, aumentando seu volume antes de entrar na caldeira.
o condensador tem a função de aumentar a pressão do vapor para retorná-lo à caldeira em condições de alta energia.

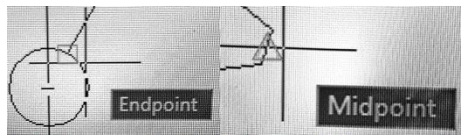

A figura é um print de um desenho no CAD, onde pode ser observado o uso de uma ferramenta de precisão, para localizar as posições Endpoint e Midpoint.

Durante a execução de um desenho, o projetista, a qualquer momento, aciona a tecla F3. Isto ativará um determinado atalho que selecionará automaticamente, com precisão, um ponto específico no desenho.
Essa captura de pontos-chave (extremidades, intersecções, centro, quadrantes, ...) pode ser realizada aproximando-se o cursor do objeto onde se pretende obter a informação.
Assinale a opção que contém o comando que realizará a tarefa descrita.
break.
chamfer.
grid.
join.
osnap.

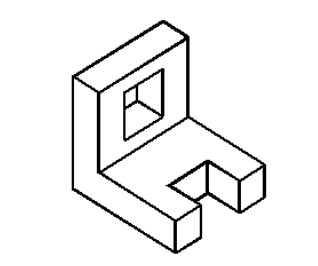

Considere a seguinte peça representada em perspectiva isométrica, mostrada na figura a seguir:

A representação em três vistas ortogonais correta para essa peça é:





Durante a operação de uma autoclave hospitalar de grande porte, a válvula de alívio de vapor deve garantir que, em caso de falha total de energia, a pressão interna seja imediatamente liberada. O atuador dessa válvula precisa operar em ambiente de vapor saturado, suportar altas temperaturas e possuir mecanismo de retorno automático para a posição de segurança, independente da presença de alimentação elétrica.
O atuador mais adequado para esses requisitos é o
servomotor de corrente contínua com freio mecânico integrado, indicado para posicionamento de precisão em sistemas que mantém torque por alimentação constante
atuador hidráulico de simples ação, apropriado para esforços elevados em válvulas industriais, mas dependente de fluido pressurizado para retorno à posição inicial.
atuador pneumático de ação simples com elemento elástico interno, que utiliza energia mecânica armazenada para conduzir a válvula automaticamente à posição de segurança em falhas de energia.
solenoide linear de ciclo contínuo, empregado em acionamentos de resposta rápida que requerem força eletromagnética para manter a posição de atuação.
Considere o circuito da figura a seguir, em que todas as impedâncias complexas são dadas em ohms.

(Arquivo pessoal; figura usada com autorização)
A fonte de tensão alternada fornece uma tensão eficaz de 20 V. Assim, a corrente eficaz lida pelo amperímetro é
3 A.
2 A.
4 A.
1 A.
5 A.
O ciclo de refrigeração por compressão de vapor é um processo termodinâmico que usa um fluido refrigerante em um sistema fechado para absorver calor de um local e liberá-lo em outro, utilizando quatro componentes principais: compressor, condensador, válvula de expansão e evaporador.

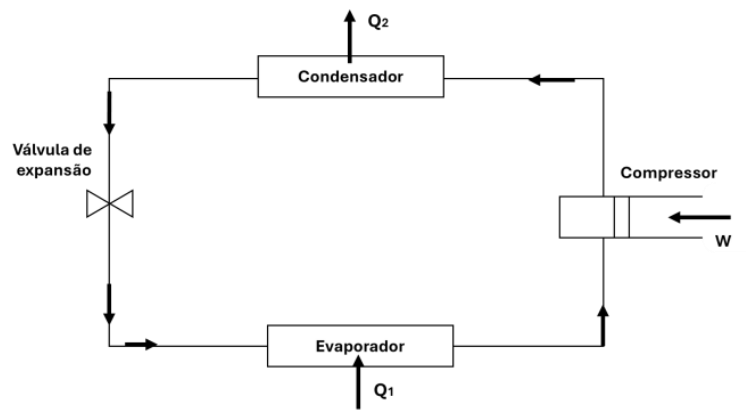

Com base no esquema simplificado de um ciclo simples de refrigeração, avalie as afirmativas a seguir
I. O refrigerante entra no compressor como líquido aquecido a baixa pressão.
II. O vapor é descarregado do compressor e entra no condensador como vapor numa pressão elevada, onde a condensação do refrigerante é obtida pela transferência de calor para a água de refrigeração ou para o meio.
III. O refrigerante deixa o condensador, como líquido, a uma pressão elevada. Sua pressão é reduzida ao escoar pela válvula de expansão, resultando numa evaporação instantânea de parte do líquido.
IV. No final do ciclo, líquido restante, agora a alta pressão, é vaporizado no evaporador. Esta vaporização é o resultado da transferência de calor do espaço que está sendo refrigerado para o fluido refrigerante. Após esta operação o líquido retorna para o compressor.
Está correto o que se afirma em
I, III e IV apenas.
III, apenas.
II e III, apenas.
I e II, apenas.
II e IV, apenas.
