Os diagramas tensão-deformação (σ x ε) são obtidos através de ensaio de tração ou compressão, onde é aplicada uma força crescente num corpo de prova e medido o seu alongamento para diversas etapas do carregamento. De acordo com gráfico Tensão X Deformação abaixo, a área circulada refere-se ao:


Imagem associada para resolução da questão


A

limite de ruptura;


B

limite de resistência;


C

limite de elasticidade;


D

limite de proporcionalidade;


E

limite de escoamento.

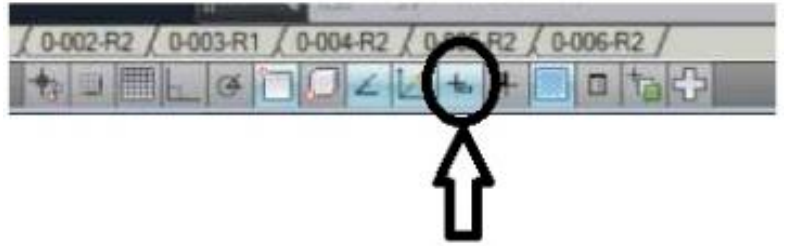

Qual o nome da ferramenta assinalada na figura a seguir e qual a sua função?


Imagem associada para resolução da questão


A

Object Snap - Delimita Pontos.


B

Object Snap Tracking - Delimita Ângulos.


C

Ortho - Ativa linhas ortogonais.


D

Grid - Ativa grades.


E

Dynamic Input - Ativa coordenadas relativas e habilita cursor com coordenadas.

Assinale a alternativa que apresenta o comando do AutoCAD que permite criar um sólido ou uma superfície 3D ao girar um objeto em torno de um eixo.


A

CONVERTCTB


B

PCINWIZARD


C

PLOTSTAMP


D

REVOLVE


E

ROTATE

No contexto do desenho técnico assistido por computador (CAD), as camadas (layers) desempenham um papel crucial.


Assinale a alternativa que apresenta a principal função delas.


A

Adicionar efeitos de iluminação.


B

Adicionar texturas a um desenho.


C

Controlar a velocidade de animações.


D

Criar sombras e reflexos.


E

Organizar e gerenciar diferentes partes de um desenho.

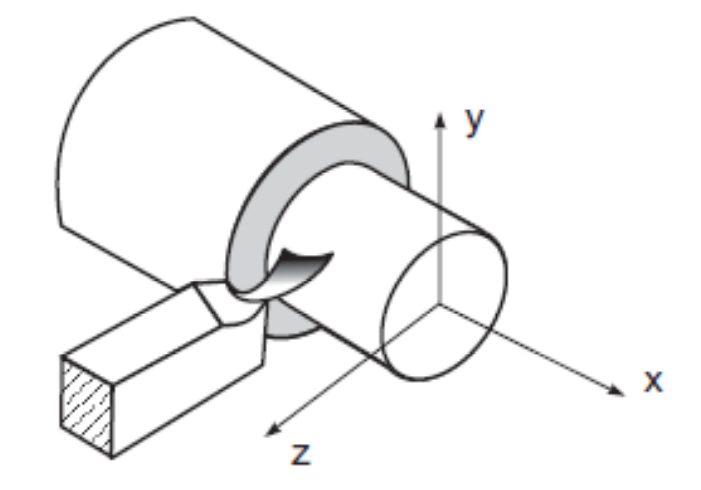

Na imagem, é possível verificar o movimento entre a ferramenta e a peça, no qual é predeterminada a espessura da camada de material a ser removida. Tal condição pode ser assim especificada:


Imagem associada para resolução da questão


A

Movimento de corte.


B

Movimento de penetração.


C

Movimento de avanço.


D

Movimento de rotação.


E

Movimento raspagem.

Além das oscilações do rotor de um gerador contra o sistema, os estudos de estabilidade também se preocupam com oscilações no próprio rotor que possam causar fadiga do material e de acoplamentos e levar a sua falha.


Esse tipo de oscilação é conhecido como subsíncrona e costuma ocorrer principalmente em geradores


A

termelétricos conectados por linhas sem compensação reativa.


B

hidrelétricos conectados por linhas com compensação reativa shunt.


C

termelétricos conectados por linhas com compensação reativa shunt.


D

hidrelétricos conectados por linhas com compensação reativa série.


E

termelétricos conectados por linhas com compensação reativa série.

Um gerador síncrono de 6 polos, que opera com velocidade de rotor de 1600 rpm, gera uma tensão elétrica alternada na frequência de:


A

40 Hz;


B

50 Hz;


C

60 Hz;


D

70 Hz;


E

80 Hz.

A figura a seguir mostra o diagrama de comando de uma partida direta, com reversão, de motores de indução trifásicos, em que K1 é responsável pelo acionamento direto e K2, pelo reverso.


Imagem associada para resolução da questão


No diagrama de comando mostrado, a função dos contatos auxiliares 11/12 do contator K1, normalmente fechado, é


A

impedir o acionamento reverso quando a bobina K1 estiver energizada.


B

manter a bobina K1 energizada após pressionar e liberar o botão B1.


C

manter a bobina K2 energizada após pressionar e liberar o botão B2.


D

impedir o acionamento direto quando a bobina K2 estiver energizada.

Em relação aos processos de conformação mecânica. Assinale (V) para verdadeiro e (F) para falso e, em seguida, marque a alternativa CORRETA.


I. A extrusão direta é um processo de conformação mecânica que consiste em empurrar um bloco de metal através de uma matriz com uma abertura maior que a seção transversal do bloco. ( )

II. O processo de forjamento consiste em moldar o metal através da aplicação de uma força de compressão, produzindo peças de metal com alta resistência mecânica e durabilidade. ( )

III. No processo de laminação o metal é forçado a passar entre dois cilindros (que giram em sentido contrário) sob o efeito de forças de atrito, com velocidades superficiais iguais. ( )

IV. A trefilação é um processo de conformação mecânica utilizado exclusivamente para produzir tubos de metal. ( )

V. A estampagem é um processo de conformação mecânica que abrange o corte, o dobramento e o repuxo. ( )


A sequência está CORRETA em:


A

F, V, V, F, V.


B

V, V, V, F, V.


C

V, F, F, F, F.


D

F, F, V, F, V.


E

V, F, F, F, V.

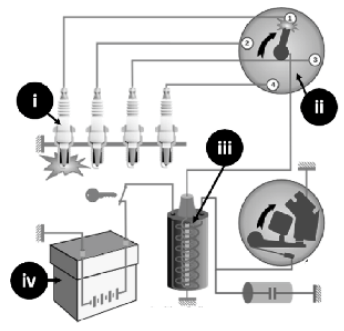

A figura abaixo apresenta o esquema elétrico básico de um sistema de ignição. Identifique os componentes e marque a alternativa CORRETA:


Imagem associada para resolução da questão


Fonte: adaptado de Frédéric MICHELand PiRK (CC BY-SA3.0).


A

i – Cilindros, ii – Motor de partida, iii – Vela de ignição, iv – Bobina.


B

i – Cilindros, ii – Bobina, iii – Distribuidor, iv – Condensador.


C

i – Cabos, ii – Cilindro, iii – Distribuidor, iv – Bateria.


D

i – Bicos injetores, ii – Cilindro, iii – Bateria, iv – Distribuidor.


E

i – Velas de ignição, ii – Distribuidor, iii – Bobina, iv – Bateria.

A figura abaixo representa um tanque de grandes dimensões preenchido com fluido ideal (a). Esse tanque é esvaziado por meio de um tubo (b) cuja área da seção é 100 mm².


Imagem associada para resolução da questão


Considere aceleração da gravidade igual a 10m/s2 . A vazão, em m³/s, do líquido através do tubo é


A

0,2.


B

0,02.


C

0,03.


D

0,002.


E

0,003.

O desenho técnico é de extrema importância nas áreas técnica e de engenharia, pois permite a comunicação visual precisa e eficiente de informações técnicas, facilitando a compreensão, o planejamento e a execução de projetos.


Assinale a alternativa que representa corretamente a função da escala no desenho técnico.


A

Determinar o tipo de linha a ser utilizado no desenho.


B

Estabelecer a proporção entre as dimensões reais e o desenho.


C

Definir as cores a serem utilizadas na representação gráfica.


D

Indicar as anotações e especificações técnicas do objeto.

Durante a inspeção de um veículo, foi verificado que o motor não estava dando partida. Abateria foi inspecionada e estava em perfeitas condições. O sistema de ignição também foi inspecionado e não apresentava nenhum problema. Constatou-se que o tanque estava cheio, mas o combustível não estava sendo injetado no motor. Marque a alternativa CORRETA que melhor identifica o problema apresentado:


A

O problema está no respiro do tanque de combustível, que não apresenta combustível suficiente para o seu perfeito funcionamento.


B

O problema está no distribuidor do sistema de ignição, que não está distribuindo corretamente o combustível nos cilindros.


C

As velas de ignição estão sujas, o que faz com que o combustível não seja injetado nos cilindros.


D

A bomba de combustível está queimada, deixando de enviar combustível do tanque para o motor, e precisa ser substituída por uma nova.


E

A válvula termostática está entupida e impedindo a passagem de combustível para os cilindros.

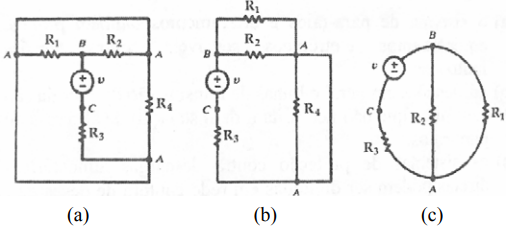

Todo diagrama de circuito pode ser desenhado de várias maneiras, podendo parecer diferentes, mas sendo de fato idênticas. Desse modo, analise os circuitos abaixo e marque V para verdadeiro e F para falso. Em seguida, assinale a alternativa com a sequência correta.


Imagem associada para resolução da questão


( ) Somente os circuitos (b) e (c) são idênticos.

( ) Os três circuitos são idênticos.

( ) Nenhum circuito é idêntico.

( ) Somente os circuitos (a) e (c) são idênticos.


A

V - F - F - F


B

F - V - F - F


C

F - F - V - F


D

F - F - F - V

Considere o diagrama de uma chave de partida estrela-triângulo.

Imagem associada para resolução da questão

Com relação a esse diagrama, é correto afirmar que


A

decorrido o tempo de permanência do motor na ligação estrela, o contato KT1 (terminais 15 e 18) é fechado.


B

acionado o botão S2, é ativado o contator K3, que energiza o motor na configuração triângulo por um tempo definido por KT1.


C

decorrido o tempo programado no relé de tempo KT1, o contato KT1 (terminais 25 e 28) é fechado e o motor passa para a ligação triângulo.


D

decorrido o tempo programado no relé de tempo KT1, este abre o contato KT1 (terminais 25 e 28), gerando ações de mudança para a ligação estrela.


E

acionado o contato auxiliar do contator K3 (terminais 13 e 14), é ativado o selo desse contator durante o funcionamento do motor na ligação estrela.

Um motor de indução de 6 polos é alimentado por uma fonte de tensão senoidal de frequência igual a 60 Hz. A velocidade do campo magnético girante desse motor, em rpm, é:

A
1000

B
1200

C
1300

D
1400

E
1600
