A figura a seguir mostra o diagrama de comando de uma partida direta, com reversão, de ...

Ano: 2024
Banca: Instituto Verbena
Prova: Instituto Verbena - TJ AC - Analista Judiciário - Área Engenharia Eletricista - 2024

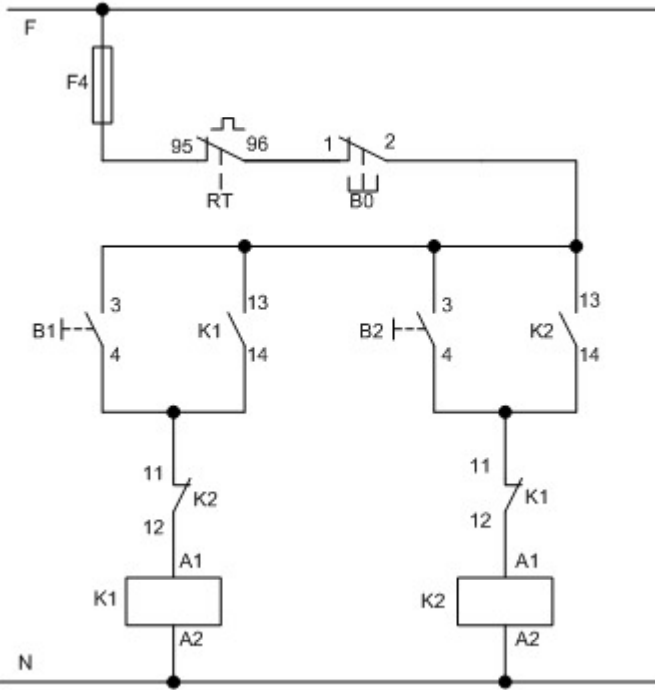

A figura a seguir mostra o diagrama de comando de uma partida direta, com reversão, de motores de indução trifásicos, em que K1 é responsável pelo acionamento direto e K2, pelo reverso.



No diagrama de comando mostrado, a função dos contatos auxiliares 11/12 do contator K1, normalmente fechado, é

A

impedir o acionamento reverso quando a bobina K1 estiver energizada.

B

manter a bobina K1 energizada após pressionar e liberar o botão B1.

C

manter a bobina K2 energizada após pressionar e liberar o botão B2.

D

impedir o acionamento direto quando a bobina K2 estiver energizada.
