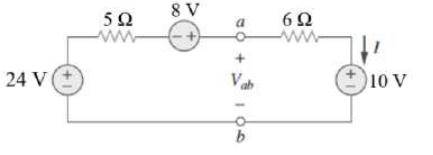

Determine I e V_ab:

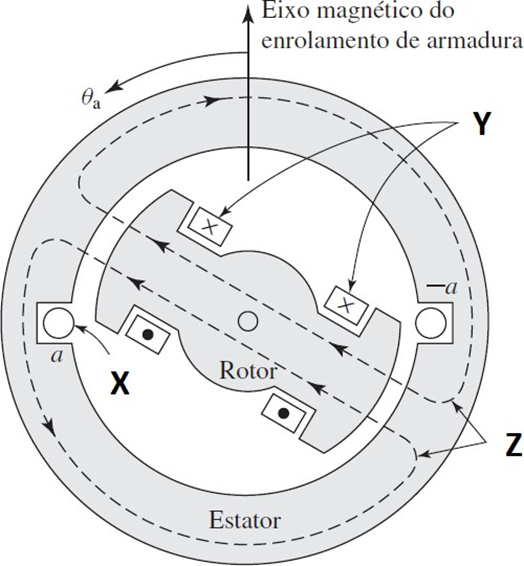

A Figura 16 abaixo corresponde ao diagrama esquemático de um gerador CA síncrono monofásico, de enrolamento único e dois polos.

Figura 16

Os itens X, Y e Z da figura identificam, respectivamente:

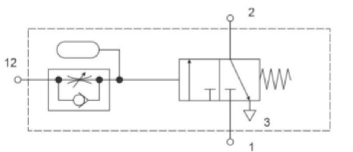

Considere o sistema pneumático a seguir:

A simbologia representa

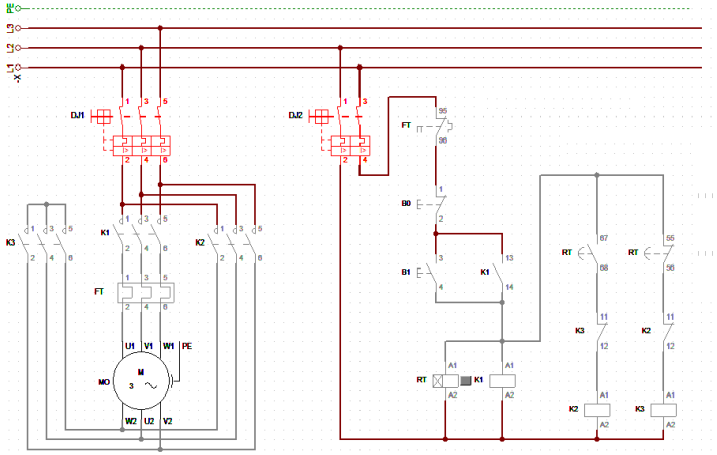

A Figura 7 exibe o diagrama de força e controle de um motor trifásico de 6 terminais na configuração partida estrela-triângulo.

Figura 7

Com base no diagrama, assinale a alternativa correta.

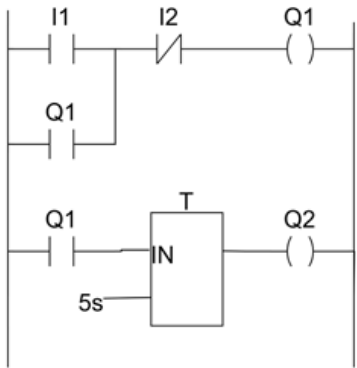

Considere o diagrama de contato a seguir, que retrata o acionamento de dois motores:

Assinale a alternativa que representa corretamente o diagrama.

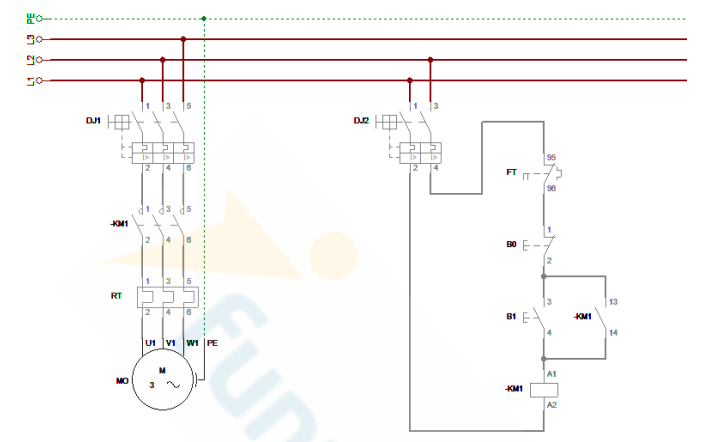

Considerando a figura abaixo, que exibe um diagrama de força e de controle do acionamento de um motor trifásico, enumere as sequências abaixo de acordo com a ordem correta para ativação e desativação do motor.

Sequência para ativação do Motor

( ) Como consequência, A contatora KM1 será energizada.

( ) Pressionar botão B1.

( ) Ligar disjuntores DJ1 e DJ2.

( ) Com a contatora energizada, as chaves KM1 serão fechadas e travadas, acionando o motor trifásico, que entrará em funcionamento.

Sequência para desativação do Motor

( ) Pressionar o botão B0.

( ) Sem energia na contatora KM1, as chaves Km1 serão liberadas, abertas, desligando o motor.

( ) Como consequência, a contatora KM1 será desenergizada.

( ) Os disjuntores DJ1 e DJ2 poderão ser desligados, a critério do operador.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

A chave manual adequada ao aperto e à manipulação de parafusos que têm cabeça com perfil sextavado interno é conhecida como chave

A interpretação correta de desenhos técnicos é fundamental para a fabricação, montagem e inspeção de componentes mecânicos. Os símbolos de tolerância geométrica, conforme normas como a ISO 1101, definem variações permissíveis de forma, orientação, posição e batimento. Sobre a simbologia utilizada, marque V para as afirmativas verdadeiras e F para as falsas:

(__)O símbolo de um círculo com uma cruz interna representa a tolerância de posição, que controla a localização de um elemento (como um furo) em relação a uma referência.

(__)A tolerância de batimento total (duas setas inclinadas) controla simultaneamente as variações de forma e posição de uma superfície cilíndrica durante uma rotação completa de 360° em relação a um eixo de referência.

(__)O símbolo de um quadrado indica uma tolerância de retitude, que limita a variação de uma linha reta em relação à sua forma ideal.

(__)A tolerância de concentricidade, simbolizada por dois círculos concêntricos, é utilizada para controlar o desvio angular entre duas superfícies planas.

A sequência está correta em:

A torção em eixos submetidos a momentos torcedores gera tensões cisalhantes que afetam a integridade estrutural. Analisando um eixo de transmissão em uma turbina eólica com diâmetro de 100 milímetros (mm) e torque de 10 kilonewton-metro (kN·m), a análise técnica concentra-se na tensão de cisalhamento por torção. Acerca desse tema, marque V para as afirmativas verdadeiras e F para as falsas.

(__)A tensão de cisalhamento por torção é calculada apenas pelo torque dividido pela área da seção transversal.

(__)A tensão máxima de cisalhamento ocorre na superfície externa do eixo, proporcional ao raio e ao torque.

(__)A tensão de cisalhamento por torção depende exclusivamente do módulo de elasticidade do material.

(__)O ângulo de torção do eixo é diretamente proporcional ao torque aplicado e inversamente proporcional ao momento polar de inércia.

Após análise, assinale a alternativa que apresenta a sequência correta dos itens acima, de cima para baixo:

Em sistemas eletropneumáticos, o controle de movimentos lineares é amplamente utilizado para aplicações que requerem precisão e repetitividade. O circuito a seguir foi desenvolvido no software FluidSIM para simulação e análise de um sistema composto por diversos elementos que controlam o avanço e o retorno de um cilindro pneumático de dupla ação.

Os componentes principais incluem: um compressor, responsável pelo fornecimento de ar comprimido; um conjunto FRL (filtro, regulador e lubrificador), que assegura a qualidade do ar comprimido; uma válvula direcional 5/2 vias acionada por solenóides (1Y1 e 1Y2), controlando o fluxo de ar para o cilindro; um cilindro de dupla ação, que executa movimentos lineares; e um sensor de posição (1S1), utilizado para detecção e controle do fim de curso do cilindro.

Com base na análise do circuito apresentado, é CORRETO afirmar que:

I - Comando eletropneumático indireto de um cilindro de dupla ação. Avanço com comando de botão tipo pulso (S1), retornando quando o pistão chegar ao final do curso acionando a chave 1S1.

II - O avanço do cilindro ocorre automaticamente após o acionamento da válvula, sem necessidade de intervenção manual.

III - A válvula 5/2 é acionada manualmente por meio de uma alavanca e retorna automaticamente através de uma mola integrada no sistema.

A partir das afirmações acima, é CORRETO o que se afirma em:

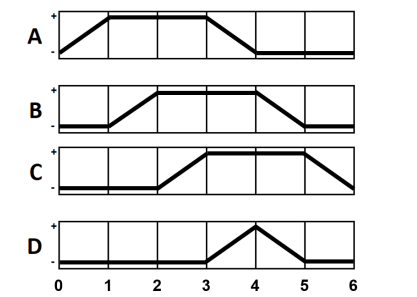

Os sistemas eletro-hidráulicos são amplamente utilizados em processos industriais que exigem controle preciso de movimentos lineares. Esses sistemas utilizam cilindros hidráulicos acionados por comandos elétricos, permitindo uma sequência coordenada de ações. A movimentação dos cilindros é definida por um diagrama de trajeto-passo, conforme apresentado abaixo, que descreve a ordem de ativação dos cilindros ao longo de um ciclo de operação. Esse comportamento pode ser traduzido em uma representação algébrica, que relaciona as posições e ações dos cilindros no sistema.

Com base no diagrama de trajetória-passo apresentado, avalie a sequência de movimentação dos cilindros A, B, C e D e selecione a alternativa correta que melhor representa a sua expressão algébrica.

A partir das afirmações apresentadas, selecione a alternativa CORRETA:

Com relação às diretrizes para o armazenamento de rolamentos de motores elétricos, assinale a alternativa correta:

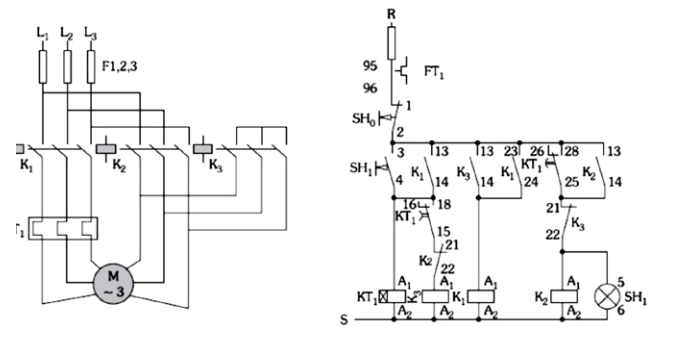

A figura a seguir representa os diagramas de potência e comando de um acionamento do tipo estrela-triângulo.

FRANCHI, C. M. Sistemas de acionamento elétrico. 1. ed. São Paulo: Érica, 2013.

Considerando que o relé temporizador foi ajustado para o correto funcionamento do circuito, assinale a alternativa que corresponde à sequência correta de abertura e fechamento dos contatores K₁ , K₂ e K₃ ao se pressionar o botão pulsador SH₁ .

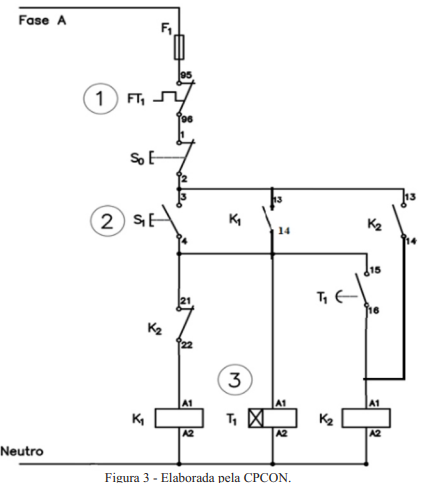

O diagrama apresentado na Figura 3 representa o circuito de comando para o acionamento elétrico de um motor trifásico de uma máquina utilizada na irrigação do plantio de hortaliças de uma cooperativa rural.

Assinale a alternativa que indica CORRETAMENTE a análise do diagrama de comando, em conformidade com o seu adequado circuito de potência.

Em alguns modelos de soft starter, existe a função chamada kick start que tem a finalidade de

Analise a situação a seguir.

Uma indústria de estampagem metálica utiliza uma prensa hidráulica equipada com um cilindro de dupla ação que deve aplicar uma força (F) de 120 kN sobre uma chapa durante a operação de conformação. O sistema opera com pressão (P) máxima de 120 bar, sendo controlado por uma válvula direcional 4/3 vias, centro fechado, que garante bloqueio hidráulico em posição neutra. O retorno do êmbolo é feito pelo próprio fluido, comandado pela válvula.

Sabendo-se que:

● 1 bar ≈ 10⁵ Pa

● Área efetiva do êmbolo A = F/P

A vazão da bomba deve ser suficiente para garantir que o curso de 0,25 m seja realizado em 4 segundos na fase de avanço.

Considerando os requisitos da aplicação descrita, a área mínima do êmbolo e a vazão volumétrica mínima da bomba correspondem, respectiva e aproximadamente, à:

O diagrama apresentado corresponde a um esquema de acionamento que viabiliza a inversão do sentido do giro sem intertravamento.

Os mapas são importantes fontes de informação que nos auxiliam a compreender o mundo em que vivemos. Um dos principais elementos que constituem um mapa é medido em graus, permite determinar as coordenadas geográficas (latitude e longitude) de qualquer ponto de um mapa. Denomina-se:

O diagrama apresentado pode ser aplicado de modo seguro para acionamento de dois motores de forma não simultânea.

No AutoCAD, os snaps a objeto fornecem uma forma de especificar localizações precisas em objetos sempre que houver a solicitação de inserção de um ponto dentro de um comando, como no desenho a seguir:

Os 4 snaps enumerados são denominados:
