Questões de Concurso sobre Diagramas de círculos

Softwares Computer Aided Design (CAD) são softwares de desenho auxiliado por computador. Eles são usados para projetar e documentar projetos diversos, substituindo os já ultrapassados rascunhos e desenhos manuais por processos automatizados. O AutoCAD, criado pela empresa Autodesk, é sem dúvidas o software mais utilizado por engenheiros e arquitetos na elaboração de projetos e design de produtos. Tendo como referência o Autocad 2023, classifique V para as sentenças verdadeiras e F para as falsas.

( ) Com o comando Line (atalho L) é possível criar vários segmentos de reta entre os pontos indicados, em que cada segmento é um objeto de linha, o qual pode ser editado separadamente.

( ) A ferramenta de visualização Pan (atalho P) permite deletar a área de desenho selecionada sempre que o usuário desejar.

( ) A ferramenta de precisão Grid Mode (atalho tecla F7) permite se ativar ou desativar o grid de fundo da tela de desenho.

( ) O comando Mirror (atalho MI) é utilizado para se espelhar um desenho.

Assinale a alternativa que apresenta a sequência CORRETA, respectivamente.

Na barra de progresso a seguir, enquanto a tarefa A está dentro do andamento previsto, a tarefa B está com o andamento em atraso, sendo este constante no decorrer dos meses.

Um eletricista é chamado para consertar um ventilador de teto que está ligado, mas as hélices não conseguem girar, ou giram muito lentamente e fazem um zumbido forte.

O diagnóstico mais provável para esse problema, que envolve um componente elétrico auxiliar, é a falha ou defeito de qual peça?

Os ossos Curtos são formados por tecido esponjoso, cuja superfície possui um fino revestimento de tecido compacto. Marque a alternativa que apresenta um osso curto:

A Figura 22 abaixo apresenta o diagrama de força e controle de um motor trifásico de 6 terminais.

Figura 22

Considerando as informações apresentadas, é correto afirmar que se trata de um diagrama esquemático de partida

No REVIT, caso existam objetos sobrepostos, para selecionar um específico, deve-se posicionar o cursor sobre sua linha e, sem clicar, pressionar a tecla até que ele surja; após isso, basta clicá-lo.

O diagrama de olho será uma ferramenta visual utilizada para avaliar a qualidade de um sinal digital recebido, permitindo observar a interferência intersimbólica.

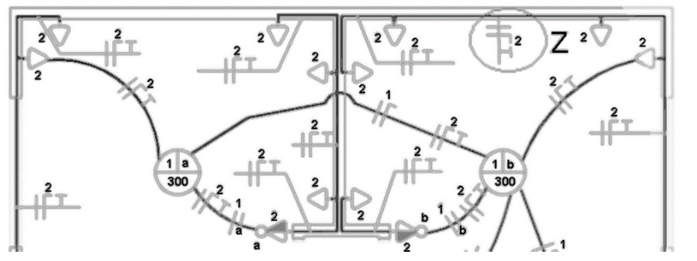

A figura a seguir foi extraída de um projeto elétrico residencial.

Analise as afirmativas sobre o trecho dentro do círculo identificado como “Z”.

I. O trecho representa um circuito com 3 condutores onde apenas 2 são condutores carregados.

II. O trecho representa uma tomada a 30cm de altura em relação ao solo.

III. O trecho representa um circuito bifásico.

Está(ão) correta(s)

Identifique a ferramenta adequada para o corte de tubos de cobre e alumínio, especialmente indicada para trabalhos em locais de difícil acesso e em tubulações dispostas em paralelo:

Sobre o esquema de acionamento de dois motores exibido na figura a seguir, analise as assertivas abaixo:

I. O motor M2 é acionado diretamente pela chave S0.

II. O motor M1 é acionado diretamente pela chave S0.

III. O desligamento de todos os motores é realizado na chave S0.

IV. A partida do sistema é realizada pela chave S1.

V. O acionamento do motor M2 é realizado pelo temporizador T1, após algum tempo de funcionamento do motor M1.

Quais estão corretas?

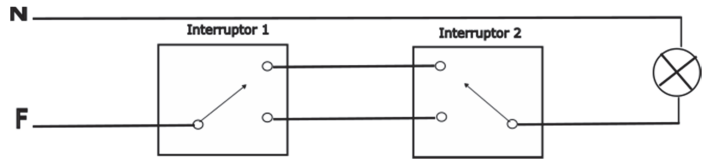

Observe a figura a seguir:

Assinale o esquema da planta baixa que corresponde ao circuito da figura apresentada.

A seleção do método de aplicação de graxa em rolamentos é crucial para garantir a vida útil do componente. A relubrificação excessiva pode ser tão prejudicial quanto a falta de lubrificação. Sobre as boas práticas de lubrificação com graxa, analise as afirmativas a seguir:

I.O excesso de graxa em um rolamento pode causar um aumento da temperatura de operação devido ao efeito de "bateção" (churning), que gera calor por atrito fluido.

II.A compatibilidade entre a graxa nova a ser aplicada e a graxa antiga existente no mancal é um fator crítico, pois a mistura de espessantes incompatíveis (ex: lítio com cálcio) pode levar à perda de consistência e vazamento.

III.Em rolamentos de alta rotação, o volume de preenchimento de graxa no mancal deve ser de aproximadamente 100%, para garantir que todos os elementos rolantes estejam permanentemente submersos.

Está correto o que se afirma em:

O sólido obtido pela rotação da região em torno do eixo y, tem volume igual a:

Em um sistema CNC, a programação correta depende do entendimento das coordenadas e funções de controle. Em um movimento linear do eixo X:

• coordenadas podem ser cartesianas, absolutas ou incrementais.

• funções de preparação podem ser modal ou não modal.

• funções auxiliares ou complementares atuam no suporte às operações principais.

Considerando essas informações, assinale a alternativa que corresponde corretamente à aplicação típica de cada conceito/função.

Em uma máquina síncrona, sua tensão e corrente de fase são, 1pu com uma reatância síncrona de 1,2 pu e tensão interna 1,85pu e fator de potência 0,9. A curva do limite de aquecimento do campo é dada por um círculo cujo centro tem como coordenada Q, em pu:

Em uma máquina elétrica monofásica de corrente alternada, a onda que produz perdas é denominada:

Considere um robô planar com duas juntas rotativas (RR), em que o comprimento do primeiro link é L₁ e o comprimento do segundo link é L₂. A cinemática direta relaciona os ângulos das juntas (θ₁ e θ₂) com a posição do efetuador final no plano XY. Qual é a equação da cinemática direta que descreve a posição (x, y) do efetuador final em termos dos ângulos das juntas e dos comprimentos dos links?

Considere um gerador síncrono, com 4 polos, que gira a uma velocidade de 1800 rpm. Determine a frequência da tensão gerada e assinale a opção correta,

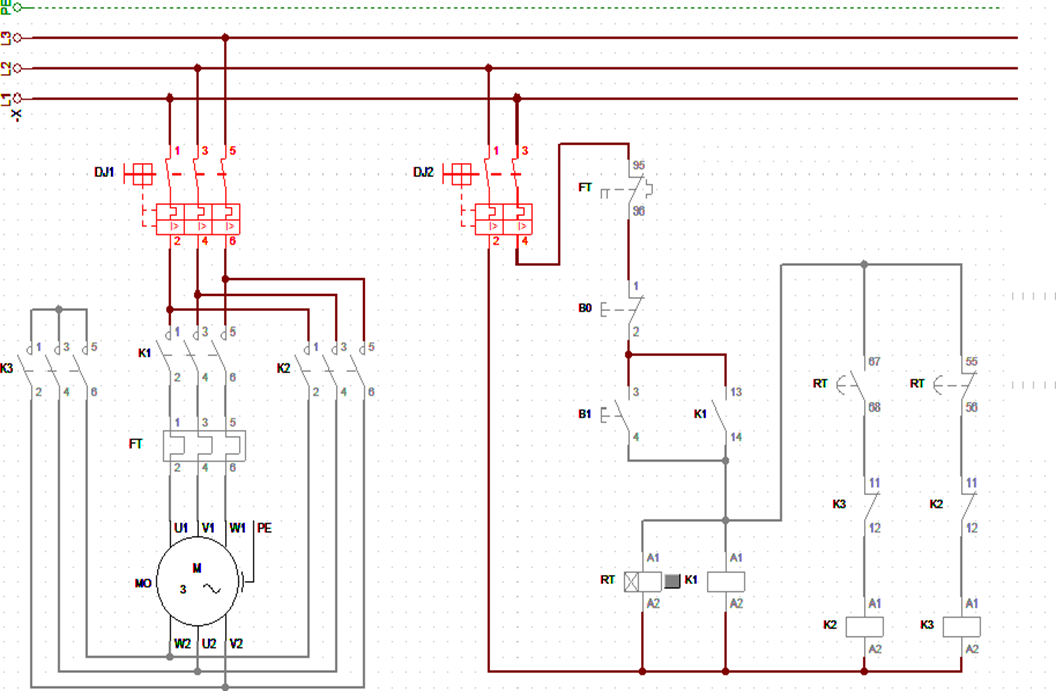

Alguns motores elétricos trifásicos assíncronos podem apresentar elevada potência e, por consequência, uma elevada corrente de partida. Para mitigar o problema da corrente de partida é preciso de um circuito de partida, como o da imagem a seguir (Figura 03).

Figura 03: Fonte http://www.ingdemurtas.it

Esse diagrama apresenta o esquema de uma

Os diagramas tensão-deformação (σ x ε) são obtidos através de ensaio de tração ou compressão, onde é aplicada uma força crescente num corpo de prova e medido o seu alongamento para diversas etapas do carregamento. De acordo com gráfico Tensão X Deformação abaixo, a área circulada refere-se ao:
