Questões de Concurso sobre Máquinas Assíncronas

Qual a tensão nos terminais de um gerador shunt para uma tensão gerada de 280 V, quando sua armadura possui uma corrente de 60 A e resistência de 0,5Ω ?

Determine a velocidade nominal síncrona de um motor de indução trifásico de seis pólos e 60 Hz de frequência:

Devido as características que possui, o motor de indução trifásico é largamente utilizado na indústria. Considere que um motor de indução é utilizado para o acionamento de uma esteira em uma central de tratamento de resíduos da prefeitura de uma cidade. O motor utilizado é alimentado com 380 V em 60 Hz e possui potência mecânica de 1 cv. Além disso, consultando os seus dados de placa, verificou-se que ele possui 8 polos.

Assinale a alternativa que indica a velocidade síncrona de rotação desse motor.

Um motor de indução gaiola, trifásico, cujas três bobinas estão ligadas em triângulo absorve da rede uma corrente de partida com valor eficaz de 90A. Se ele for ligado em estrela, sua nova corrente de partida e seu torque de partida sofrerão, respectivamente, redução de:

O esquema de ligação precedente representa uma partida de motor do tipo

O diagrama apresentado corresponde ao circuito de qual gerador autoexcitado de corrente contínua?

A figura 3 apresenta o diagrama de ligação dos enrolamentos de um motor.

Figura 3 - Diagrama de ligação dos enrolamentos

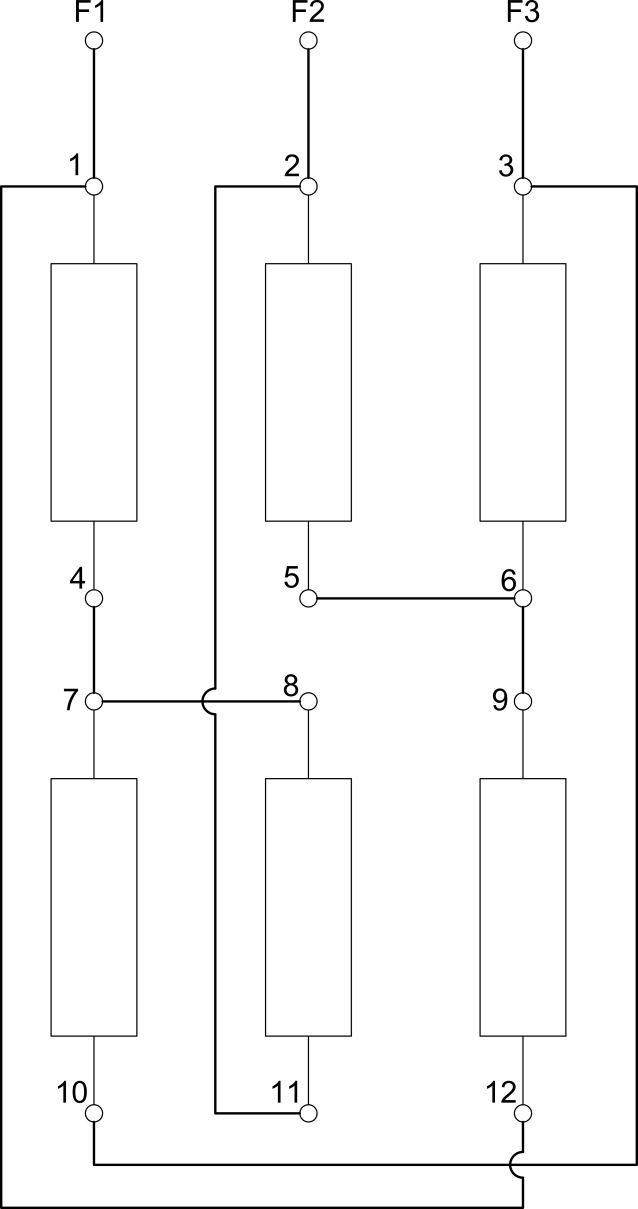

A figura mostra o diagrama de ligação dos enrolamentos de um motor de indução trifásico a 12 fios na configuração:

O motor de indução trifásico é a máquina elétrica mais empregada na indústria como fonte de força motriz para os mais diversos tipos de máquinas e equipamentos. A característica que define a operação do motor de indução é que ele opera em condições nominais com

Os motores de indução monofásicos possuem algumas limitações quando comparados com os motores de indução trifásicos. Diante disso, analise as assertivas e assinale a alternativa correta.

I. Em indústrias que possuem um ambiente com gases explosivos não se usa motores de indução monofásicos.

II. Ao atingir a velocidade nominal, o enrolamento auxiliar é desconectado e pode causar um centelhamento no platinado.

A respeito do motor de indução trifásico, analise as afirmativas a seguir.

I. A velocidade do rotor é igual à velocidade do campo magnético girante.

II. O campo girante possuí a mesma frequência da fonte de alimentação.

III. O atrito nos rolamentos provoca a diferença de velocidade de rotação do rotor e do campo girante.

Está correto o que se afirma em

Em um gerador CA, a frequência da fem gerada depende basicamente de dois fatores. Quais são?

Três motores operam em certas velocidades nominais (em RPM), de acordo com a quantidade de polos e da frequência de operação, como segue:

Motor 1: frequência de 80 Hz e 6 polos

Motor 2: frequência de 60 Hz e 4 polos

Motor 3: frequência de 40 Hz e 2 polos

Considere que o escorregamento é o mesmo para todos os motores e assinale a alternativa correta.

As máquinas de relutância variável, conhecidas como MRV, são robustas nas suas aplicações possuindo algumas características e assinale a alternativa que apresenta apenas as corretas a respeito das máquinas de relutância variável.

I. As máquinas de relutância variável possuem apenas um enrolamento no rotor.

II. As máquinas de relutância variável de rotor saliente tem um conjugado maior que a máquina de relutância variável de polo duplamente saliente, tendo as mesmas características elétricas.

III. As máquinas de relutância variável possuem a limitação de não poderem ser ligadas diretamente na rede elétrica, necessitando de um circuito eletrônico para fazer o seu acionamento.

Os motores de indução trifásicos com rotor gaiola podem ser classificados de acordo com o tipo de conjugado que ele foi projetado à operar. O motor com conjugado de partida alta, com corrente de partida normal e alto escorregamento (+ de 5%), usado em prensas excêntricas, em elevadores e cargas que necessitem de um alto conjugado de partida e com corrente de partida limitada. Esse tipo de motor é classificado com qual categoria de conjugado?

Um motor de indução de 6 polos e escorregamento de 0,20 foi projetado para operar na frequência de rotor igual a 1200 rpm.

A frequência da fonte para a alimentação desse motor é

Sobre as máquinas de indução, analisar os itens abaixo:

I. Em um motor de indução polifásico, correntes com a frequência de escorregamento são induzidas nos enrolamentos do rotor à medida que o rotor se desloca relativamente à onda de fluxo do estator, a qual gira sincronicamente. Por sua vez, essas correntes de rotor produzem uma onda de fluxo que gira em sincronismo com a onda de fluxo do estator. O conjugado é produzido quando essas duas ondas de fluxo interagem.

II. Um dos fatos notáveis que afetam as aplicações do motor de indução é que o escorregamento, para o qual ocorre o conjugado máximo, pode ser controlado pela variação da resistência do motor. Uma elevada resistência de rotor proporciona ótimas condições de partida, mas um pobre desempenho de funcionamento. Entretanto, uma baixa resistência de rotor pode resultar em condições de partida não satisfatórias.

III. Uma melhoria notável no desempenho de partida, com um sacrifício relativamente pequeno de desempenho de funcionamento, pode ser incorporada a um motor de gaiola de esquilo, usando-se um rotor de barras profundas ou gaiola dupla, cuja resistência efetiva aumenta com o escorregamento.

Está(ão) CORRETO(S):

Sobre os tipos de motores elétricos, assinale a alternativa correta.

O motor de indução trifásico, por estar sincronizado com a rede elétrica, não apresenta escorregamento quando em movimentação.

Através das propriedades eletromagnéticas, os motores elétricos são dispositivos que convertem energia elétrica em energia mecânica. Portanto, as máquinas de indução estão inclusas neste grupo, analise as afirmativas abaixo e dê valores Verdadeiro (V) ou Falso (F).

( ) Uma máquina que possui apenas um conjunto contínuo de enrolamentos amortecedores podem ser denominadas como máquina de indução.

( ) Não existe a necessidade de uma corrente de campo CC para fazer a máquina de indução funcionar.

( ) A tensão do rotor de uma máquina de indução é induzida nos enrolamentos através de uma conexão física de fios.

( ) As máquinas de indução se destacam principalmente quando utilizadas como geradores.

Assinale a alternativa que apresenta a sequência correta de cima para baixo.

Uma máquina de indução trifásica do tipo gaiola de esquilo possui os seguintes dados de placa:

● Rotação nominal: 870 [rpm].

● Potência nominal: 10 [HP].

● Fator de potência nominal: 0,8 (indutivo).

● Tensão nominal: 745 [V].

● Corrente nominal: 12,0 [A].

Dado que essa máquina é utilizada em sistemas de 60 [Hz] e que 1 [HP] é aproximadamente 745 [W], pode-se afirmar corretamente que
