Sobre as máquinas elétricas, é correto afirmar:
A
a máquina síncrona possui comutador.
B
a máquina de corrente contínua possui comutador.
C
a máquina síncrona, operando como motor, possui conjugado de partida.
D
a máquina de corrente contínua, operando como motor, não possui conjugado de partida.
E
a máquina de corrente contínua, operando como motor, não possui esquemas de controle de velocidade.
Em relação ao princípio funcional dos motores assíncronos, selecione a afirmação INCORRETA.
A
O motor assíncrono, ou de indução, possui um rotor composto de condutores curto-circuitados, formando o que chamamos de rotor “gaiola de esquilo”.
B
Quando este rotor é colocado no interior do estator, as linhas de força do campo girante vão cortar os condutores (ativos) do rotor, fazendo aparecer neles uma f.e.m. induzida, uma corrente induzida e um campo magnético induzido.
C
A interação entre o campo girante do estator e o campo induzido do rotor provocará um conjugado motriz que fará o motor funcionar.
D
Como o campo do rotor é induzido, a sua velocidade poderá alcançar a velocidade do campo girante que, caso aconteça, poderá cessar a f.e.m. induzida, a corrente induzida e o campo induzido.
E
A diferença entre a velocidade do campo girante e a velocidade do rotor é chamada escorregamento.
Assinale a alternativa que associa corretamente o tipo de motor com as suas características.
Tipos de Motor Trifásicos
(1) Motor de indução
(2) Motor síncrono
(3) Comum a ambos
Características
(@) Existe campo girante no estator.
(#) O rotor é alimentado por uma fonte CC.
($) É utilizado para velocidades estáveis sob carga variáveis.
(%) É o mais utilizado pela sua robustez, simplicidade e baixo custo.
(&) Pode encontrar-se com o circuito de armadura no estator ou no rotor.
A
1-@, 2-#, 2-$, 1-%, 2-&
B
3-@, 2-#, 3-$, 2-%, 3-&
C
3-@, 2-#, 2-$, 1-%, 2-&
D
1-@, 3-#, 3-$, 2-%, 3-&
E
2-@, 2-#, 2-$, 1-%, 2-&
Os motores de corrente alternada (AC), que também são conhecidos como motor assíncrono trifásico ou motor de indução são os motores mais utilizados, devido a uma série de vantagens, como por exemplo o baixo custo em manutenção, montagem, fabricação e simplicidade em relação aos motores de corrente contínua, e devido a distribuição de energia elétrica nas instalações serem feitas em corrente alternada. Assinale a alternativa CORRETA:
A
Motores trifásicos são encontrados facilmente dentro das indústrias, como por exemplo dentro do torno, fresa, esteiras e diversas outras máquinas.
B
fora das indústrias não encontramos um motor trifásico.
C
Para compreender sobre como os motores trifásicos de indução funcionam é desnecessário o saber sobre algumas partes do motor.
D
Os rotores não estão presentes em qualquer máquina rotativa motores.
E
Nenhuma das alternativas
Calcule o número de polos de um alternador de 60 Hz que funciona a 900 rpm e assinale a opção correta.
A
15
B
9
C
8
D
6
E
4
Analise a seguir a placa de identificação de um motor.
Após analise dessa placa de identificação, é correto afirmar:
A
A categoria N para esse motor define um conjugado de partida alto, corrente de partida nominal e baixo escorregamento.
B
Esse motor de indução trifásico permite três esquemas de ligações em tensões nominais diferentes.
C
Uma corrente de partida de 13,2 A será requisitada do alimentador quando o motor operar a 40% de sobrecarga.
D
Utilizando o esquema Y/Y, uma corrente de partida superior a 205 A será requisitada do alimentador, a 440 V.
Uma equipe de estudantes aplicou o método dos dois wattímetros para analisar a potência absorvida por um motor de indução trifásico. Sabendo os instrumentos de medida estavam funcionando perfeitamente e que todas as ligações foram feitas de maneira correta, qual das alternativas mostra uma situação possível.
A
Quando a carga estiver na configuração delta, a potência é sempre dada pela diferença dos dois wattímetros.
B
Quando a carga estiver na configuração estrela aterrada, a potência é dada pela soma dos dois wattímetros.
C
Um dos dois wattímetros apresenta valor negativo quando a carga tiver fator de potência abaixo de 0,5 (indutivo ou capacitivo).
D
Os dois wattímetros sempre apresentam a mesma potência.
E
O resultado da soma dos dois wattímetros deve ser multiplicado por um fator de 3/2 para compensar a falta do terceiro wattímetro.

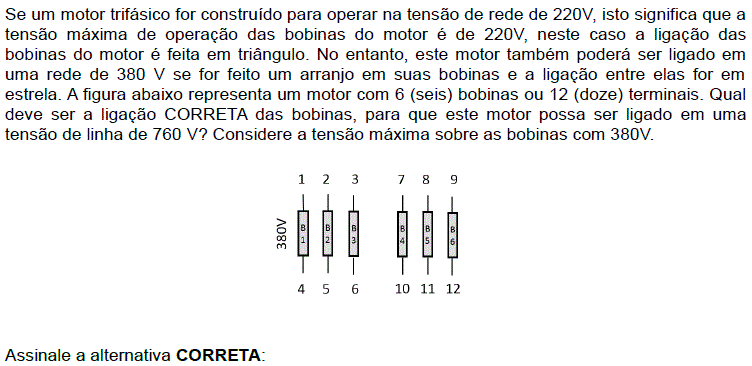

A
Ligação em Série das bobinas (B1 e B4), (B2 e B5), (B3 e B6) e o conjunto resultante ligado em Estrela.
B
Ligação em Paralelo das bobinas (B1 e B4), (B2 e B5), (B3 e B6) e o conjunto resultante ligado em Triângulo.
C
Ligação em Série das bobinas (B1 e B4), (B2 e B5), (B3 e B6) e o conjunto resultante ligado em Triângulo.
D
Ligação em Paralelo das bobinas (B1 e B4), (B2 e B5), (B3 e B6) e o conjunto resultante ligado em Estrela.
E
Ligação em Série das bobinas (B1 e B2), (B3 e B4), (B5 e B6) e o conjunto resultante ligado em Triângulo.
Assinale a alternativa correta com relação ao dimensionamento de motores elétricos de indução.
A
Motores elétricos com carga inferior à sua potência nominal apresentam menores perdas elétricas e níveis mais altos de rendimento.
B
Um motor bem dimensionado deverá apresentar um fator de carga entre 75% e 100%.
C
Um sobredimensionamento de motor acarreta um investimento maior na aquisição e um aumento do fator de potência.
D
Motores subdimensionados podem apresentar uma economia de investimento na aquisição e aumento da vida útil.
E
O fator de potência cresce continuamente com a diminuição da carga, influenciando o rendimento.
Um motor de indução trifásico, com 2 pares de polos, opera com frequência de 60 Hz, escorregamento igual a 2% e aciona uma carga de torque constante. Com base nestas informações, analise os questionamentos.
I. Qual é a velocidade angular ( ω ) mais próxima que este motor opera?
II. O que ocorre com a velocidade angular ( ω ) e a potência ativa (P) deste motor se houver uma diminuição no escorregamento?
III. O que ocorre com o torque de partida (TP) e o torque máximo (Tmax) deste motor se a frequência da tensão de alimentação estatórica aumentar?
Assinale a alternativa correta.
A
( ) (I) ω ≈ 1760 rpm; (II) ω aumenta e (P) diminui; (III) (TP) e (Tmax) diminuem.
B
( ) (I) ω ≈ 1760 rpm; (ω aumenta e (P) aumenta; (III) (TP) e (Tmax) aumentam
C
( ) (I) ω ≈ 1780 rpm; (II) ω aumenta e (P) aumenta; (III) (TP) e (Tmax) diminuem.
D
( ) (I) ω ≈ 1780 rpm; (II) ω aumenta e (P) diminui; (III) (TP) diminui e (Tmax) aumenta.
E
( ) (I)ω ≈ 1760 rpm; (II) ω aumenta e (P) aumenta; (III) (TP) e (Tmax) diminuem.

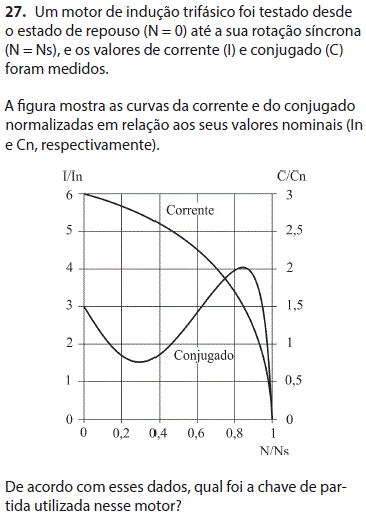

A
Partida direta
B
Partida série-paralelo
C
Partida compensadora
D
Partida estrela-triângulo
E
Partida em rampa com soft-starter

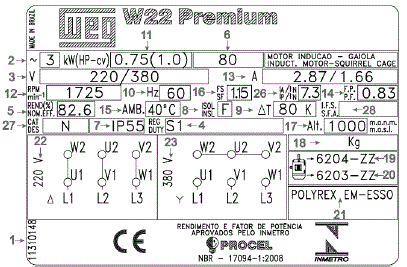

Referente à análise dos dados constantes na placa de identificação de um motor de indução de 1,0 CV de fabricante nacional, apresentada na figura abaixo, assinale a alternativa CORRETA.
Fonte: WEG, Manual Prático de Treinamento Técnico Comercial - Motor Elétrico – Módulo 1 (com adaptações).
A
O Ip/In de 7,3 do motor indica o valor em pu (na base da corrente nominal do motor) da máxima corrente de curto-circuito suportável pelo motor.
B
Os dados de placa indicam que o motor deve ser alimentado, trifasicamente, em rede com tensão composta de 380 V ou, monofasicamente, em rede com tensão simples de 220 V.
C
Os dois valores de corrente, 2,87 e 1,66, indicam, respectivamente, a máxima corrente experimentada pelo motor na partida e a corrente desenvolvida sob regime permanente em condições nominais.
D
O código indicativo do grau de proteção do motor revela que este é protegido contra toques, acúmulo de poeiras nocivas e jatos d’água em todas as direções.
E
O fator de serviço (FS) de 1,15 do motor em análise é útil no projeto do seu próprio circuito de alimentação, pois leva em conta o fato de o motor não operar sob carga plena, ao longo de todo o seu período de operação.
Sobre motores elétricos, são CORRETAS as afirmativas, EXCETO:
A
Os motores de CA são apropriados para aplicações de velocidade constante, enquanto aqueles de CC são adequados para aplicações de velocidade variável.
B
A redução da corrente de partida do motor de indução de rotor bobinado se faz pela introdução de resistências em série com os enrolamentos durante a partida.
C
Nos motores de indução de rotor em gaiola, são induzidas tensões elevadas, tanto na partida quanto em regime permanente.
D
O princípio de funcionamento e as características construtivas tornam os motores de CA mais robustos e com menores requerimentos de manutenção do que aqueles de CC.
Um motor síncrono trifásico e um motor de indução trifásico são conectados em paralelo e operam simultaneamente, cada um com sua respectiva carga. Considere que seus respectivos carregamentos não mudam e analise as proposições.
I. A operação em paralelo dos dois motores faz a velocidade angular do motor de indução aumentar.
II. A operação em paralelo dos dois motores faz a velocidade angular do motor de indução diminuir.
III. A operação em paralelo dos dois motores só causa alteração de velocidade angular no motor de indução se o motor síncrono estiver sobrexcitado.
IV. O motor de indução trifásico não altera a velocidade do motor síncrono.
V. Os dois motores operam normalmente como se não estivessem conectados em paralelo.
Assinale a alternativa correta.
A
( ) Somente a afirmativa III é verdadeira.
B
( ) Somente a afirmativa V é verdadeira.
C
( ) Somente as afirmativa IV e V são verdadeiras.
D
( ) Somente a afirmativa I é verdadeira.
E
( ) Somente a afirmativa II é verdadeira.
O motor trifásico é amplamente utilizado nos diversos setores produtivos. Esse motor tem algumas vantagens sobre o motor monofásico, por exemplo, maior rendimento, maior fator de potência, menor ruído, maior conjugado, entre outras. Outra grande vantagem é a possibilidade de configurá-lo de diferentes formas para ligá-lo em diferentes níveis de tensão através do fechamento externo de seus fios. Para um motor de doze pontas com fechamento de menor tensão para 220 volts, é correto configurá-lo para ligá-lo em quais outros níveis de tensão?
A
Somente em três níveis diferentes de tensão: 220V, 254V e 380V.
B
Somente em três níveis diferentes de tensão: 220V, 440V e 760V.
C
Somente em quatro níveis diferentes de tensão: 220V, 254V, 380V e 440V.
D
Somente em quatro níveis diferentes de tensão: 220V, 380V, 440V e 760V.
E
Somente em dois níveis diferentes de tensão: 220V e 380V.
Os motores de corrente alternada são aqueles cuja alimentação é feita através de uma fonte de corrente alternada monofásica ou trifásica. Estes motores podem ser classificados em assíncronos (indução) e síncronos. As máquinas síncronas possuem velocidade fixa e têm sua aplicação bastante limitada, devido ao alto custo. Já os motores de indução são utilizados na grande maioria das aplicações que necessitam de motores elétricos, pois são de baixo custo e de fácil acionamento. A lista abaixo apresenta diversos tipos de motores de corrente alternada, assinale nas alternativas com (A) para os motores Assíncronos e (S) para motores síncronos.
( ) Motor de rotor de gaiola.
( ) Motor de Imãs permanentes.
( ) Motor de rotor bobinado.
( ) Motor de Relutância.
( ) Motor de Polos Lisos.
( ) Motor de Polos Salientes.
( ) Motor de Rotor Maciço (Histerese) – Monofásico.
Assinale a alternativa que contém a sequência CORRETA de cima para baixo:
A
A, S, A, S, S, S, A.
B
A, S, S, S, A, A, S.
C
S, A, S, A, A, A, S.
D
S, A, A, A, S, S, A.
E
A, S, S, A, S, S, A.
Um motor elétrico trifásico de indução, 40 CV, 4 polos, rendimento nominal de 85%, fator de potência de 0,80 indutivo, trabalha nas seguintes condições:
• Tensão de linha média das fases de 381 V;
• Corrente de linha média de 40 A.
O carregamento operativo para esse motor nessas condições é de, aproximadamente:
A
45%.
B
50%.
C
60%.
D
75%.
Uma determinada bancada didática do laboratório de eletrotécnica faz a utilização de motores elétricos de indução com o objetivo de ensinar o funcionamento da chave de partida conhecida como “estrela-triângulo”. O responsável pelo laboratório precisa pedir um novo motor para substituir o existente. Sabendo que a rede elétrica do local possui tensão de 220 volts entre fases e 127 volts entre fase e neutro, determine qual dos motores atende as especificações da aplicação especificada na questão:
A
Motor de indução trifásico, com 6 terminais disponíveis, tensão nominal de funcionamento 220/380 volts.
B
Motor de indução monofásico do tipo capacitor permanente, tensão nominal de funcionamento 220 volts.
C
Motor de indução trifásico, com três terminais disponíveis e fechamento em estrela, tensão nominal de funcionamento 127 volts.
D
Motor de indução trifásico, com três terminais disponíveis e fechamento em delta, tensão nominal de funcionamento 127 volts.
E
Motor de indução monofásico do tipo capacitor permanente, tensão nominal de funcionamento 127 volts.
Os motores de indução trifásico são os mais utilizados na indústria.
Assinale a alternativa correta em relação ao motor de indução trifásico do tipo gaiola de esquilo.
A
O escorregamento será mínimo na partida.
B
A corrente no estator será mínima na partida.
C
O rotor possui barras condutoras encaixadas em ranhuras de ferro e curto-circuitadas em cada lado por anéis condutores.
D
Este tipo de motor possui um enrolamento auxiliar para a partida.
E
O conjugado será máximo na velocidade síncrona.
Em um motor elétrico de indução, o escorregamento é a diferença entre a velocidade do campo girante e a velocidade do rotor, expressa em porcentagem. No instante de partida, o escorregamento é zero, pois o rotor encontra-se parado.
C
Certo
E
Errado
