Questões de Concurso sobre Potência: Instantânea, Ativa, Reativa, Aparente e Complexa

A potência dissipada por um resistor de 1 kΩ, submetido a uma tensão de 10 V, pode ser considerada pequena, enquanto que a potência dissipada por um resistor de 100 Ω, submetido à mesma tensão, pode ser ignorada.

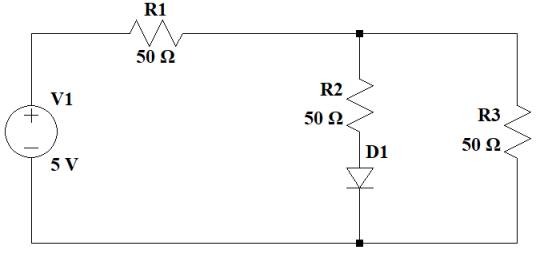

Ao se utilizar diodos em circuitos de corrente contínua, também é preciso preocupar-se com a potência dissipada nesses elementos, pois não é raro que um diodo seja aplicado em um circuito de conversão de energia onde as potências dissipadas nos elementos é um fator crítico. No circuito abaixo, um diodo de silício (V_D = 0.7 V) é aplicado em um circuito de corrente contínua.

A potência dissipada no diodo é igual a

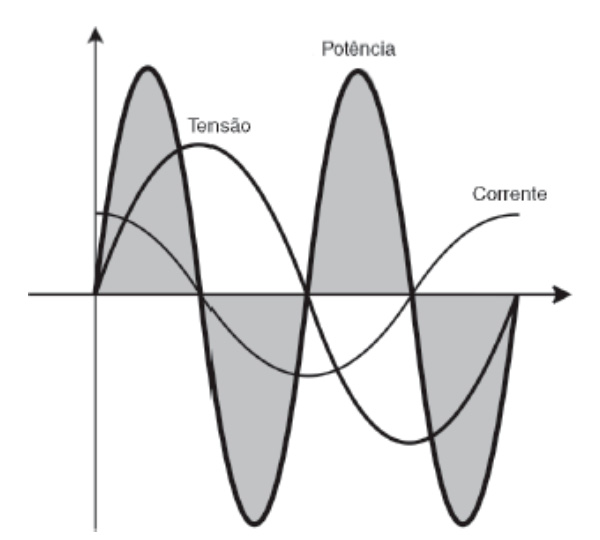

A figura abaixo mostra as formas de onda de tensão, corrente e potência de um circuito elétrico.

Assinale a alternativa correta em relação ao tema.

A potência consumida por uma carga pode ser dividida em ativa e reativa. Cargas resistivas consomem somente potência ativa, enquanto indutores consomem potência reativa.

Observe o circuito a seguir:

A corrente total e o fator de potência são iguais, aproximadamente e respectivamente, a:

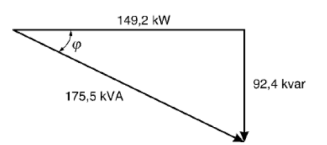

Considere o triângulo de potências da Figura 16 e analise as assertivas abaixo:

Figura 16

I. A potência Ativa é de 149,2 kW.

II. A potência reativa é de 175,5 kVA.

III. Se quisermos ajustar o fator de potência para 100%, precisamos acoplar na instalação uma carga reativa de 92,4 kvar e ângulo igual a +$\phi$.

Quais estão corretas?

A reatância de um equipamento elétrico e seus valores nominais de potência e tensão são 0,05 p.u., 10 MVA e 50 kV. As bases de potência e tensão no setor onde esse equipamento está instalado são iguais a 20 MVA e 10 kV.

O novo valor, em p.u., da reatância para a nova base é:

Sabendo que as lâmpadas apresentam as potências de 100W e 50W se forem ligadas diretamente na rede elétrica na tensão de 200V RMS, determine a potência transferida pela fonte. Considere o valor arredondado sem casas decimais.

Para medir a potência trifásico de um sistema elétrico equilibrado foi utilizado o método dos dois Wattímetros. Neste método uma terceira fase é comum na ligação das bobinas das tensões de cada wattímetro.

Sabendo-se que as leituras dos wattímetros são iguais a 150W e 100W, as potências trifásicas ativa e reativa são, respectivamente,

Em circuitos de corrente alternada, existem três tipos diferentes de potências com características próprias, que se relacionam a partir do triângulo de potências. Dadas as afirmativas quanto às potências ativa, reativa e aparente,

I. A potência aparente pode ser calculada pela soma dos quadrados das potências ativa e reativa.

II. A potência ativa, também conhecida como potência média, é aquela que realiza um trabalho útil numa determinada carga, ou seja, é aquela que é convertida da forma elétrica para formas não-elétricas.

III. A potência reativa é a potência elétrica trocada entre a fonte que alimenta um circuito com seus indutores e/ou capacitores.

IV. O fator de potência é calculado a partir da divisão da potência ativa pela potência reativa. A partir dele, pode-se analisar como é a composição das potências de uma determinada carga.

verifica-se que estão corretas apenas

Assinale a alternativa que indica corretamente a potência ativa total da carga.

A potência elétrica, em qualquer elemento resistivo, pode ser calculada somente pela razão entre o quadrado da tensão em volts no elemento e o valor da resistência em ohms.

É obtido(a) por meio da razão (divisão) da potência consumida pela potência fornecida pelo gerador o(a)

Um sinal possui potência de 2 W e passará por um estágio de amplificação com ganho de 10 dB. A potência desse sinal após a amplificação é

O triângulo de potências é uma poderosa ferramenta para a realização de cálculos entre as 03 (três) potências encontradas em circuitos de corrente alternada. Como esse triângulo é retângulo, podemos usar as propriedades da trigonometria nos cálculos de seus lados e ângulos. Nesse sentido, em relação aos diferentes tipos de potências, dadas as afirmativas,

I. A potência ativa é parcela da potência elétrica convertida em trabalho útil, tal como calor, movimento e luz. Devido à sua importância, equipamentos de conversão de energia, como transformadores, estabilizadores e no-breaks são dimensionados por ela.

II. Quanto maior for o fator de potência de uma carga, mais ela se aproximará de uma carga totalmente resistiva, ou seja, maior será a proporção de potência ativa que essa carga consumirá.

III. A potência reativa é a parcela de potência que oscila entre a fonte geradora e a carga. Ela não gera trabalho útil, mas é necessária para manter os campos eletromagnéticos em motores elétricos, por exemplo.

verifica-se que está/ão correta/s

Com o objetivo de determinar a potência de uma carga monofásica, os valores de tensão e corrente eficazes foram medidos, obtendo-se 220 𝑉 e 30 𝐴, respectivamente. Sabendo-se que o fator de potência da carga é 0,9 indutivo, a potência ativa dissipada pela carga é dada por:

Observe a Figura 3, na qual o resistor de 2 Ohms representa a Resistência interna da fonte de tensão de 6V, e assinale a alternativa correta.

Figura 3

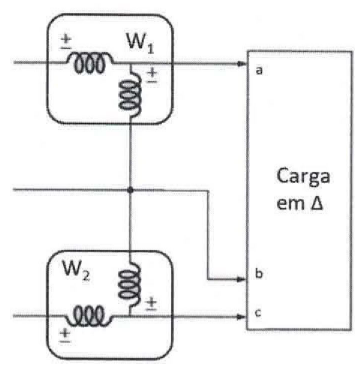

Examine a figura abaixo.

Uma carga é alimentada por uma conexão em $\Delta$. O método dos dois wattimetros é aplicado para aferir as potências ativa e reativa da carga, conforme a figura acima. Sabendo que a medição no wattimetro 1 ($W_1$) é de 800 W e no wattímetro 2 ($W_2$) é 1500 W, assinale a opção que apresenta a potência ativa e reativa da carga, respectivamente.

Dado: $\sqrt{3}$ = 1,732.

Assinale a alternativa que indica corretamente a potência reativa total da carga.

Em um circuito trifásico a três fios, são utilizados dois wattímetros para aferir a potência ativa total do circuito, aplicando-se o método dos dois wattímetros.

Nesse método, a potência ativa total do circuito trifásico é obtida através da(o)
