Questões de Concurso sobre Potência: Instantânea, Ativa, Reativa, Aparente e Complexa

Em um projeto de instalações elétricas de uma residência será colocado um ar condicionado nos dormitórios.

Considerando um ar condicionado de 9000 BTUs (capacidade de refrigeração) que tem a potência elétrica de 1275 W e um fator de potência de 0,85, assinale a alternativa que apresenta a potência elétrica em VA desse ar condicionado.

Em um circuito com tensão de 220V e resistor de 20Ω, qual a potência em quilowatts?

Um circuito composto de uma resistência de 40 Ω em série com uma reatância, solicita uma potência ativa da fonte de 4000 W. Sabendo-se que a corrente elétrica que fluí por esse circuito possui uma defasagem da tensão de θ, a potência aparente envolvida é de

Dado: θ = tg^-1 0,75

Assinale a alternativa correta sobre o conceito de máxima transferência de potência

Considere as afirmativas abaixo, atribuindo V para a(s) verdadeira(s) e F para a(s) falsa(s):

( ) Um chuveiro de potência igual a 5,4 kW, ligado e alimentado em 127 volts em um período de tempo igual a 15 minutos, consumirá mais energia elétrica do que se ele fosse ligado e alimentado em 220 volts para o mesmo período de tempo.

( ) Um motor de indução monofásico necessita de um capacitor para iniciar seu funcionamento de rotação do rotor.

( ) A correção de fator de potência de uma instalação elétrica pode ser realizada apenas com a instalação de capacitor(es) em paralelo com a carga.

( ) Escorregamento é uma característica dos motores síncronos de indução.

Assinale a sequência CORRETA:

Se em um circuito circula uma corrente de 200 mA através de um resistor de 100 ohms, a potência dissipada por esse resistor será igual a

Selecione a alternativa que corresponde à definição abaixo.

“É igual ao valor da corrente multiplicada pela tensão que passa em uma determinada parte do circuito.”

Associe as colunas e assinale a alternativa com a sequência correta.

1 – Potência ativa

2 – Potência reativa

3 – Potência aparente

( ) Aquela trocada entre gerador e carga devido aos elementos indutivos e capacitivos.

( ) Aquela que produz trabalho

( ) A soma vetorial de outras duas potências.

Uma carga de 100VA com fator de potência 0,8 atrasado é conectada em paralelo a uma carga de 100VA com fator de potência 0,8 adiantado. O valor do fator de potência do conjunto é de:

Sobre o circuito abaixo, assinale a alternativa incorreta.

Em cargas indutivas, o ângulo da potência complexa é negativo, representando que a carga possui fator de potência atrasado.

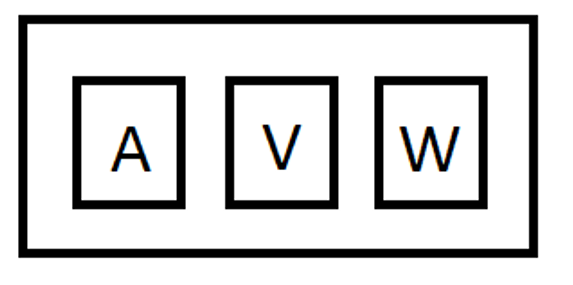

A figura indica um conjunto de instrumentos (amperímetro, voltímetro e wattímetro) que definem os parâmetros elétricos de uma carga monofásica.

Considerando que os valores mostrados em tais instrumentos são, respectivamente, 5 ampères, 440 volts e 1750 watts, o fator de potência dessa carga é de, aproximadamente:

Considerando que todos os resistores do circuito abaixo têm o mesmo valor, calcule o valor das resistências para que a potência fornecida pela fonte de tensão seja de 9W.

Uma fonte de tensão de corrente contínua ideal de 20V alimenta um resistor de 10Ω. A adição de um novo resistor de mesmo valor no circuito irá fazer com que a potência sobre o resistor original:

Na cozinha de uma residência, estão ligados em paralelo três equipamentos com potências de 100W, 144W e 200W. Todos estão conectados às suas respectivas tomadas de 120V. Calcule a resistência de cada equipamento e assinale a alternativa correta.

Fator de Potência (FP) é definido como a relação entre potência ativa e potência reativa e indica a eficiência com a qual a energia é utilizada. No Brasil, em conformidade com a legislação e as normas do setor elétrico, o Fator de Potência é considerado alto a partir do determinado valor, igual a

Quando uma carga está alimentada em corrente alternada podem ser determinadas diferentes potências. A potência __________, dada em VA, é o produto dos valores RMS da tensão e corrente, ao passo que o fator de potência é o __________ da diferença de fase entre tensão e corrente. A potência __________ é a potência média em watts liberada para uma carga; ela é a única potência útil e a potência real dissipada pela carga. A potência __________ é uma medida de troca de energia entre a fonte e a parte reativa da carga.

Assinale a alternativa que preenche corretamente as lacunas.

Existem diversas regras que podem ser utilizadas para a análise de circuitos elétricos. Considere o circuito elétrico apresentado na figura a seguir.

Assinale a alternativa que indica o valor da potência dissipada pelo resistor de R1.

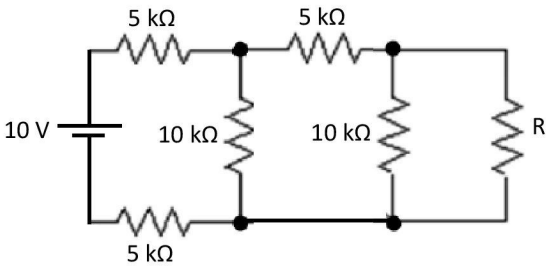

Observe o resistor R apresentado a seguir.

Assinale a alternativa que apresenta o valor CORRETO da resistência R em Ohms para que seja transferido o máximo de potência a esse resistor:

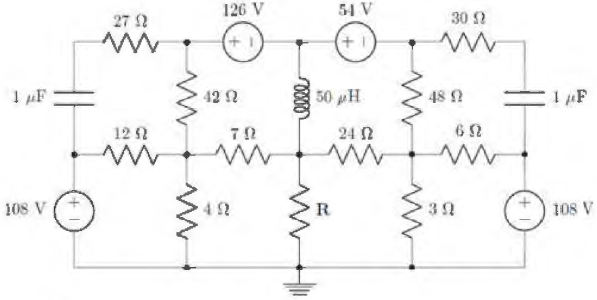

O circuito CC a seguir opera em regime permanente.

A resistência R (em $\Omega$) que recebe a máxima potência do restante do circuito é:
