Questões de Concurso sobre Potência: Instantânea, Ativa, Reativa, Aparente e Complexa

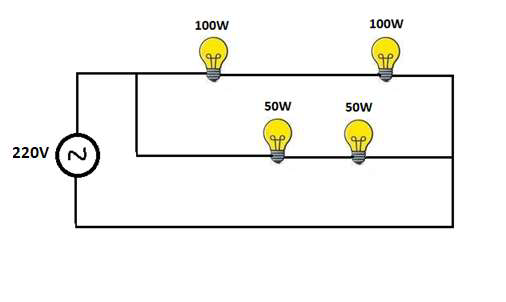

Sabendo que as lâmpadas do circuito abaixo apresentam as potências de 50W e 100W, quando ligadas na tensão de 220V, determine a resistência equivalente para o circuito a seguir:

Com base no tema Eletricidade, assinale a alternativa incorreta.

O diagrama a seguir ilustra um circuito monofásico, operando em regime permanente e alimentado por uma fonte de tensão ideal de valor instantâneo v_F = 100$\sqrt{2}$ sen(300t).

A potência dissipada no resistor, em W, é

Um motor elétrico drena 10A de uma fonte de 220V, sendo que um wattímetro conectado ao circuito indica 1870W.

Nessas condições, o fator de potência é igual a

Sabendo que a fonte do circuito abaixo fornece 24W, determine o valor de R.

Um circuito elétrico composto de uma fonte senoidal, uma reatância indutiva e um resistor possui a relação entre a resistência e a impedância igual a (√3 / 2).

Sendo a potência ativa envolvida nesse circuito igual a 20kW, a potência reativa será de

Relacione as colunas e, em seguida, assinale a alternativa com a sequência correta.

1 – Potência Complexa_____( ) V_ef x I_ef

2 – Potência Real_________ ( ) V_ef x I_ef x sen Θ

3 – Potência Reativa________( ) V_ef x I_ef x cos Θ

4 – Potência Aparente_______ ( ) (Ief)² x Z

Um eletricista ligou uma lâmpada de 50W/220V em uma rede elétrica de 110V. Determine o percentual de potência que terá a lâmpada em relação a sua potência original se tivesse sido ligada na tensão correta de 220V.

Assinale a alternativa que indica corretamente o fator de potência da carga.

A figura da questão ilustra um circuito composto por elementos passivos ideais (resistores, indutores e capacitores), alimentados por uma fonte de tensão contínua de 30 V.

Qual a potência total dissipada no resistor de 2 Ω para a condição de regime permanente de operação?

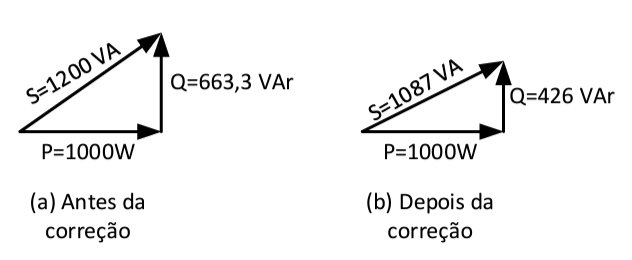

Abaixo são apresentados os triângulos das potências de uma mesma instalação elétrica.

Tais triângulos representam os valores das potências ativas, reativas e aparentes do mesmo sistema, porém antes e depois da correção do fator de potência. Baseado nas informações apresentadas, qual era o valor do fator de potência antes da correção e qual o valor de potência reativa que foi instalada para gerar a correção desejada?

Marque V para verdadeiro e F para falso. Em seguida, assinale a alternativa com a sequência correta.

( ) A potência ativa produz trabalho.

( ) A potência aparente é aquela trocada entre gerador e carga devido aos elementos indutivos e capacitivos.

( ) Existem somente dois tipos de potência em circuitos de corrente alternada: ativa e aparente.

( ) A potência aparente é soma vetorial das potências ativa e reativa.

Um consumidor industrial possui uma carga conectada a uma rede elétrica com tensão de 100V que tem potência aparente de 5000VA e fator de potência de √3/2. A empresa de fornecimento de energia está obrigando os consumidores industriais a adotar um fator de potência unitário. Selecione o valor do banco de capacitores mais próximo para atender a este requisito, considerando a frequência da rede elétrica em 50Hz e o valor de π = 3,14.

A potência elétrica P [W] em um circuito com resistência R, alimentado por uma tensão V e onde circula uma corrente I, pode ser definida por:

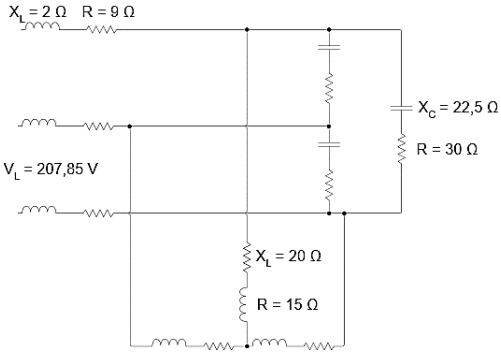

A seguinte figura apresenta um circuito trifásico balanceado, com cargas balanceadas. Para esse circuito, assinale a alternativa que apresenta o valor da potência ativa total sendo fornecida pela fonte.

Sobre a potência reativa de um circuito ca ( Q ), assinale a alternativa incorreta.

A correção de fator de potência de uma instalação elétrica pode ser realizada mediante a conexão de bancos de indutores ao circuito.

Seja um sistema de aquecimento por resistência elétrica que foi projetado para consumir 2.000 W de potência elétrica quando alimentado por uma tensão elétrica alternada de 220 V eficazes.

Se esse sistema for conectado em uma tensão elétrica alternada com 110 V eficazes, qual será a potência elétrica dissipada pelo sistema de aquecimento?

A potência instantânea de uma carga monofásica é uma grandeza senoidal que oscila com o dobro da frequência fundamental do sistema e possui valor médio igual a zero.

Um circuito possui três cargas conectadas em paralelo, com as seguintes características:

Carga 1: Potência Aparente = 5 kVA; Fator de Potência = 0,80

Carga 2: Potência Ativa = 16 kW; Potência Aparente = 20 kVA

Carga 3: Potência Ativa = 18 kW; Fator de Potência = 0,75

A Potência Aparente e o Fator de Potência total deste circuito são, respectivamente:
