Questões de Concurso sobre Potência: Instantânea, Ativa, Reativa, Aparente e Complexa

O circuito a seguir apresenta uma fonte de tensão aplicada em diversas resistências.

Qual a potência entregue pela fonte de tensão de corrente contínua de 20 V?

Em um circuito elétrico alimentado em corrente contínua com tensão de 12 V, foi mensurada a corrente de 5 A. Nesse caso, é correto afirmar que

Uma instalação cuja potência útil total é P tem fator de potência calculado 0,5 em atraso. Qual o valor da potência reativa do banco capacitivo que deve ser conectado à instalação para que o fator de potência total do conjunto seja elevado para 0,8 em atraso? Considere: raiz de 2 = 1,41; raiz de 3 = 1,73; raiz de 5 = 2,23.

Um gerador trifásico com tensões equilibradas e simétricas, conectado em Y, possui tensão em uma de suas fases igual a 300 cos(1000t+70°) V. Ao ser conectado a uma carga trifásica balanceada, conectada em delta, produz uma corrente de linha igual a 2 cos(1000t+10º) A. A potência instantânea trifásica fornecida pelo gerador é:

Uma indústria metalúrgica possui um equipamento que apresenta fator de potência 0,707 indutivo. Sabendo que a tensão de alimentação é de 200 V, e que o equipamento possui uma potência aparente de 5 KVA, determine o novo fator de potência se um banco de capacitor de 119 μF for ligado com essa carga. Considere a frequência da rede elétrica em 50 Hz e o valor de 𝜋 = 3,14.

Sabendo que as lâmpadas apresentam as potências de 100W e 50W se forem ligadas diretamente na rede elétrica na tensão de 220V, determine a potência elétrica fornecida pela fonte de 220V se as lâmpadas forem ligadas em série conforme o circuito abaixo. Considere o valor sem casas decimais.

Um circuito série com R = 3 Ω e Xc = 4 Ω possui uma tensão eficaz aplicada de 10 V. Determine a potência aparente e assinale a alternativa correta.

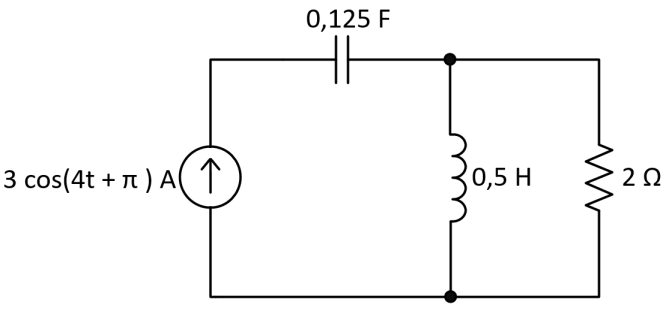

Considere que o circuito abaixo esteja operando no regime estacionário senoidal.

A potência média e a potência reativa total dos elementos passivos do circuito são, respectivamente,

Uma fonte de tensão alternada senoidal alimenta uma carga monofásica desconhecida. Sabe-se apenas que a carga possui fator de potência 0,5 atrasado. Se um wattímetro instalado no circuito indicar 300 W, a potência aparente da carga será:

A potência complexa total de um circuito é calculada como a soma das potências complexas de todas as impedâncias que o compõem, independentemente de como elas estão conectadas.

A seção de informática de uma empresa hipotética possui equipamentos sensíveis em suas instalações que necessitam de um regime de funcionamento sem interrupções. Com o intuito de atender a esse requisito, será instalado um sistema no-break com banco de baterias.

As instalações da seção de informática dispõem dos seguintes aparelhos:

- sistema de ar-condicionado: 200 V, 20 kW;

- servidores de informática: 200 V, 15 kW; e

- iluminação: 200V, 2 kW.

Sabendo-se que cada bateria é de 70 Ah, a quantidade de baterias necessária para fornecer energia durante 4 horas é:

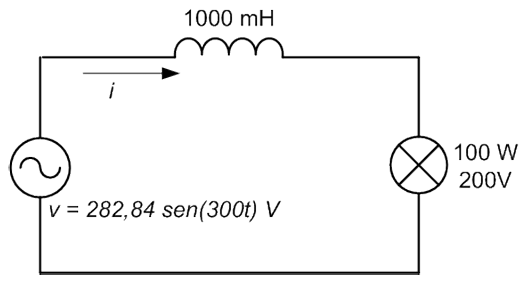

No circuito elétrico representado pela figura a seguir, uma fonte de tensão alternada alimenta uma lâmpada incandescente de 100 W / 200 V, através de um indutor de 1000 mH.

A corrente i nesse circuito é, aproximadamente,

Qual o valor da potência reativa dessa carga?

Considere um circuito elétrico com os seguintes dados:

V =220 ∟- 30°V (220 V com ângulo de -30°)

I =10 ∟- 60° A (10 A com ângulo de -60°)

Marque a alternativa que apresenta os valores mais aproximados de potência ativa e potência reativa, respectivamente.

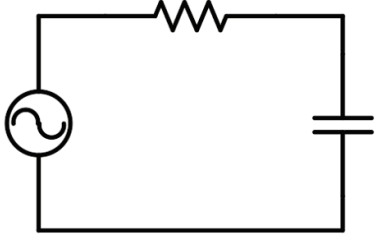

A figura a seguir ilustra um circuito com carga RC alimentado com uma fonte de tensão de 60 Hz.

3 Ω

10 V_rms $\frac{1}{0,25j}$ Ω

O fator de potência é

Determine a potência acumulada no medidor de energia ativa monofásico após 20 horas de operação, sabendo que a potência instantânea medida no wattímetro W1 é de 226,9W e no wattímetro W2 é de 136,1W.

Na mesma instalação da questão anterior, qual é a potência aparente?

Um circuito monofásico de corrente alternada, contendo elementos indutivos entre seus elementos, opera com uma tensão de 220 V, 60 Hz, e medições indicam que a potência aparente desse circuito é de 9 600 VA e a potência ativa desse circuito é de 7 680 W. Nessas condições, a potência reativa desse circuito é de:

A potência elétrica é definida como a capacidade que uma carga/equipamento/máquina possui de realizar um trabalho elétrico em um determinado tempo e quando trazemos este conceito para a corrente elétrica alternada, temos que nos atentar em qual tipo de carga será estudada para entendermos quais particularidades devemos considerar. Assinale a alternativa que se refere a potência reativa.

Em um circuito elétrico de carga reativa alimentado por tensão alternada, o fator de potência é 1.
