Questões de Concurso sobre Potência: Instantânea, Ativa, Reativa, Aparente e Complexa

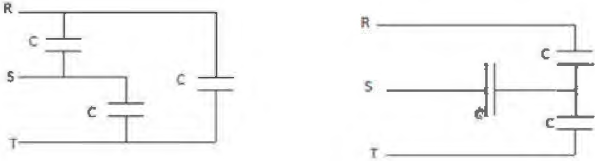

Três capacitares (C), com reatância de 60$\Omega$ cada um, e tensão nominal de 200V eficazes, foram conectados em triângulo a uma rede trifásica (R, S, T) de 200V eficazes, entre fases. Posteriormente, foram conectados em estrela à mesma rede, conforme representado a seguir:

A potência reativa (em Var) total gerada por esse banco na primeira e na segunda representação, respectivamente, são iguais a:

Um alimentador CA opera em regime permanente senoidal com valor de pico de tensão = 250V e fornece energia a duas cargas em paralelo, cujas potências complexas são: 320+j240VA e 180+j260VA, respectivamente. Se um amperímetro for conectado na saída do alimentador, a corrente medida (em A) será de:

O triângulo de potências de uma carga capacitiva é representado no primeiro quadrante do plano de potências complexas, já que o fator de potência da carga é adiantado.

Os dados nominais de tensão e potência de um equipamento instalado em um sistema de potência são iguais a 80 MVA e 400 kV. A reatância desse equipamento para seus valores nominais é igual a 0,4 pu.

Considerando que as bases adotadas para o setor onde esse equipamento se encontra são iguais a 360 MVA e 200 kV, o valor da reatância corrigida desse equipamento é igual a

Com relação ao fator de potência e suas características, assinale a alternativa correta.

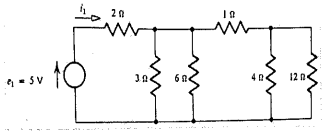

Analise o circuito a seguir.

A potência total solicitada da fonte é de

Determine a potência fornecida pela fonte do circuito abaixo e assinale a opção correta.

Uma carga monofásica de 20∠-45ºΩ é alimentada por uma fonte alternada de 100∠85ºV. A potência complexa solicitada por esta carga é de

Um foco cirúrgico possui um no-break próprio, com potência do lado CC de 5 kW e tensão de 10 Vcc. A capacidade do banco de baterias é de 50 Ah.

Após a falta de energia, o foco cirúrgico pode funcionar de forma autônoma por

Os equipamentos A, B e C foram conectados em paralelo a uma fonte de tensão senoidal de valor eficaz de 200V. Considerando os dados de potência aparente (S) e o fator de potência (fp) de cada um, a corrente total (em A) eficaz solicitada pelos equipamentos, se ligados ao mesmo tempo, será de:

Os valores das potências consumidas pelos resistores R1 e R2 e, ainda, o valor total da potência consumida pelo circuito são, respectivamente:

Corrente e a tensão são duas variáveis básicas, todavia, são muito importantes para o bom funcionamento dos Circuitos Elétricos. Além disso, é necessário que saibamos quanta potência um dispositivo é capaz de manipular. Sendo assim, pensando nas definições de corrente, tensão e potência, analise as afirmativas abaixo e dê valores Verdadeiro (V) ou Falso (F).

( ) A tensão também recebe o nome de diferença de potencial sendo a energia necessária para deslocar uma carga unitária através de um elemento.

( ) Se a corrente se mantiver constante, ou seja, não muda com o tempo, podemos chama-la de corrente alternada (CA);

( ) Potência é a velocidade com que a energia é consumida e sua unidade de medida é o watts-hora (Wh);

( ) A potência fornecida ou absorvida por um equipamento é o produto de sua tensão pela corrente que o percorre.

Assinale a alternativa que apresenta a sequência correta de cima para baixo.

O circuito representado na figura a seguir é composto por duas fontes de tensão e sete resistores.

Assinale a alternativa que apresenta corretamente o módulo da potência P no resistor R₂ em watts e da tensão V no resistor R₅ em volts.

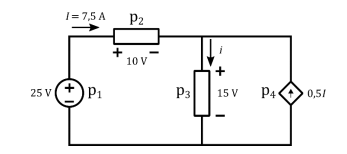

Considerando o circuito apresentado, analise as afirmações que o seguem:

I. Para que o somatório das potências consumidas e fornecidas seja igual a zero, a corrente "i" deve possuir valor igual a 11,25 A.

II. A potência consumida pelo elemento "p₂" é igual a 73 W.

III. A potencia fornecida pelo elemento "p₄" é igual a -3,75 W.

Assinale a alternativa correta.

Em um circuito elétrico que alimenta motores ou cargas que possuem outros tipos de enrolamentos surge um tipo de potência denominada potência reativa. Dessa forma, há três tipos de potência, conhecidas como reativa, ativa e aparente. Com base nestas potências e suas propriedades, assinale a afirmativa INCORRETA.

Um Banco de Acumuladores Alcalinos, destinado ao atendimento em emergência de um sistema elétrico com tensão nominal 127 V, apresenta uma tensão em circuito aberto medindo 140 V e uma corrente de curto-circuito de 700 A. No instante da falta de energia elétrica, a potência máxima que pode ser atendida, sem que a tensão terminal resulte valor inferior a 90% da tensão nominal, é de:

Uma lâmpada de 400 W − 220 V é ligada a uma rede de 110 V. Nesse caso, ela opera com

Na tabela abaixo consta os dados potência e consumo diários de cargas de equipamentos numa residência.

Qual o valor total de consumo de energia elétrica no final do mês?

Na situação em que V1 é uma fonte de tensão senoidal de 1 V, de pico e fase zero, o circuito dissipa somente potência reativa.

Qual a máxima tensão que pode ser aplicada a um resistor que tem as seguintes especificações: 330Ω/2W
