Questões de Concurso sobre Potência: Instantânea, Ativa, Reativa, Aparente e Complexa

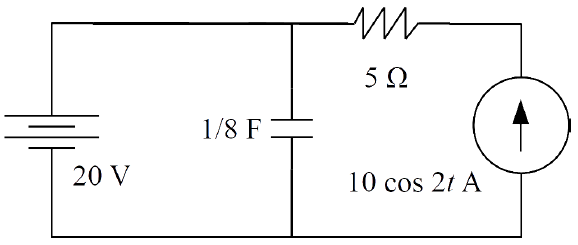

Calcule a potência média (W) consumida pelo resistor de 5 Ω.

Obs.: o módulo da fonte CA é o valor eficaz da corrente.

Em uma bateria alcalina, com tensão medindo 13,2 V em circuito aberto, a corrente de curto-circuito atinge 400 A. A potência máxima que pode ser transferida para uma carga conectada nos terminais dessa bateria mede:

Uma carga trifásica equilibrada possui impedância de 40+j30 ohms por fase e está conectada em estrela. Se a tensão eficaz de linha for 200$\sqrt{3}$ V, qual é o valor aproximado da potência ativa total dissipada pela carga?

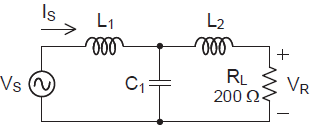

No circuito de corrente alternada monofásico mostrado abaixo, foi utilizado um multímetro para medir os valores eficazes da tensão V_R na carga, da tensão V_S na fonte e da corrente I_S entregue pela fonte ao circuito. Os valores medidos estão anotados na Tabela a seguir.

Com base nos resultados medidos, conclui-se que o fator de potência do circuito visto pela fonte de tensão V_S é

Em um sistema elétrico de potência, um transformador na configuração estrela, aterrado em um lado e estrela não aterrado para o outro, é representado no diagrama de reatâncias de sequência zero por uma reatância

Ao alimentar em 220 V duas lâmpadas incandescentes ligadas em paralelo, sendo uma de 220 V/60 W e outra 240 V/60 W, constatou-se que após uma hora:

Uma carga monofásica conectada a uma rede monofásica de 100V/60Hz possui o triângulo de potência representado abaixo. Com base nesse triângulo, analise as seguintes afirmativas:

I. O triângulo apresenta um fator de potência (FP) adiantado.

II. Para prover um FP unitário ao sistema podese adicionar um capacitor de 15,9mF em paralelo com a carga.

III. O Fator de Potência é de 0,6. IV. O triângulo representa uma carga indutiva.

Assinale a alternativa que contém toda(s) a(s) afirmativa(s) CORRETA(S):

Em uma instalação elétrica, estão ligados dois motores monofásicos de corrente alternada. Assinale a alternativa que apresenta a potência aparente total da instalação, dadas as seguintes informações dos motores:

Uma fonte de corrente contínua de 200,0 [V], com resistência interna de 2,5 [Ω], alimenta um conjunto de cargas composto por um resistência de 10,0 [Ω] em paralelo com um conversor eletrônico. Sabe-se que o conversor eletrônico pode ser modelado por uma fonte de corrente que absorve 5,0 [A] da fonte de corrente contínua de 200,0 [V]. Nessas condições, a potência fornecida pela fonte de corrente contínua ao circuito é de

Utilizando-se de um wattímetro, um técnico mediu 4 kW em uma carga monofásica. Sabendo que o fator de potência é de 0,80, qual o valor da potência reativa?

Um resistor de resistência igual a 1 Ω é atravessado pela corrente periódica cujo gráfico é mostrado na figura abaixo, onde a corrente i(t) está dada em amperes e o tempo t, em segundos. A potência média dissipada por esse resistor será

Um circuito alimentador atende a um equipamento de aquecimento que consome 2.000 W com fator de potência unitário, um motor elétrico que consome 2.000W com fator de potência de 0,8 e um banco de capacitores sem perdas de 1,5 kVAR. Portanto, a potência aparente e o fator de potência do alimentador são, respectivamente,

Em relação ao circuito elétrico CC apresentado, assumindo-se que V_X = 10 V, V_Y = 8,5 V, R₁ = 1 Ω, R₂ = 2 Ω, R₃ = 4 Ω e que as fontes de corrente I_W e I_Z foram desligadas, ou seja, I_W = I_Z = 0 A, é correto afirmar que a potência dissipada no resistor de R₃ seja igual a

Considere que determinada carga linear quando operando na tensão nominal de 200 Vrms consome 400 W. Nessa mesma condição, constatou-se que a corrente absorvida da rede elétrica pela carga é de 2,5 Arms. Assinale a alternativa que apresenta o valor do fator de potência da carga em questão.

A Figura 1 mostra uma fonte com tensão alternada de 140 V e frequência angular de 100 rd/s, alimentando uma carga RL.

A potência dissipada pela carga é 1600 W, para uma corrente de 20A. Nessas condições, a indutância da carga é, aproximadamente,

Uma fonte de corrente contínua de 12 V alimenta um resistor de 40 Ω. O número mínimo de resistores necessários, desse mesmo valor, para que a relação das potências da situação final pela inicial seja igual a 4 é

Na figura a seguir, há uma fonte de tensão alternada, com valor eficaz de 200 V, que alimenta uma carga composta pelos resistores R1, R2 e R3. A resistência do resistor R1 é de 20 ohms, a queda de tensão sobre o resistor R2 é de 120 V e a corrente eficaz que passa pelo resistor R3 é de 20 A.

Nessas condições, qual é a potência elétrica ativa total consumida pela carga?

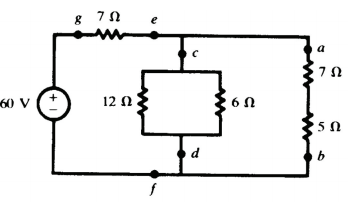

Obtenha a potência total fornecida pela fonte de 60 V da figura a seguir.

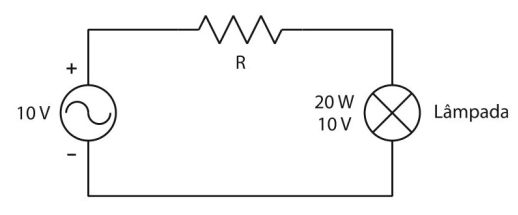

Determine o valor da resistência R do circuito abaixo de forma que o consumo da lâmpada seja igual a 25% da sua potência nominal.

A figura acima ilustra um circuito monofásico CA que se encontra operando em regime permanente na frequência de 60 Hz. O circuito é composto por uma fonte de corrente Î e dois indutores, denominados de L₁ e L₂, cujas indutâncias na unidade Henry são indicadas na própria figura. Em um ensaio realizado em laboratório, deseja-se calcular a potência complexa S fornecida pela fonte de corrente Î. Entretanto, em decorrência de limitações da montagem realizada, apenas a corrente Î_x, que passa pelo indutor L₁, foi medida, obtendo-se que Î_x = 2,5/-30^o A. Assumindo que a medição de Î_x tenha sido realizada de forma apropriada, assinale a alternativa que apresenta o valor correto da potência complexa S fornecida pela fonte de corrente Î.
