Um divisor de tensão em corrente contínua é alimentado por uma fonte ideal de Vs = 90 V, com resistores em série R1 = 15 kΩ e R2 = 30 kΩ. Deseja-se medir a tensão em R2 com um voltímetro de resistência interna Rv = 20 kΩ, ligado em paralelo com R2. A leitura indicada pelo voltímetro e o erro percentual de carregamento são:
Vindicada = 60 V e erro = 0%
Vindicada = 30 V e erro = 50%
Vindicada = 50 V e erro = 16,7%
Vindicada = 40 V e erro = 33,3%
Vindicada = 20 V e erro = 66,7%
A tensão que varia de forma regular no tempo é denominada tensão:
Constante.
Uniforme.
Presente.
Alternada.
Paralela.
Um circuito de corrente alternada é formado por uma fonte senoidal de tensão dada por 𝑣(𝑡) = 1202 sin(2𝜋 ⋅ 60 𝑡) e um resistor de 30Ω.
O valor eficaz da corrente elétrica no resistor e o valor instantâneo no tempo de 5 s são iguais, respectivamente, a
4 A e zero.
4 A e 4 A.
2 A e zero.
2 A e 2 A.
Zero e 4 A.
Uma ponte retificadora de onda completa é utilizada para converter corrente alternada (CA) em corrente contínua (CC).
Sobre seu funcionamento, assinale a afirmativa correta.
Em cada semiciclo da tensão de entrada, apenas dois diodos conduzem.
Os quatro diodos conduzem o tempo todo.
A saída da ponte apresenta tensão contínua constante.
O uso de quatro diodos possibilita dobrar a tensão de entrada.
Uma tensão contínua introduzida na saída pode ser convertida em alternada.
Um gerador de corrente contínua possui um condutor retilíneo de 0,5 m de comprimento, que se move perpendicularmente a um campo magnético uniforme de densidade de fluxo magnético igual a 1,2 T, com velocidade constante de 20 m/s.
Se esse condutor fizer parte de um circuito fechado com uma resistência de 2Ω, a corrente que circulará por ele será de
1 A.
2 A.
6 A.
10 A.
12 A.
As instalações elétricas residenciais são alimentadas por um tipo específico de corrente, que possibilita a transmissão eficiente de energia e o funcionamento adequado de equipamentos domésticos. À vista disso, pode-se afirmar que a corrente fornecida pela rede elétrica residencial é do tipo:
pulsante
contínua
alternada
retificada
Em um circuito monofásico de corrente alternada, duas cargas estão ligadas em série e são alimentadas por uma fonte senoidal. As impedâncias das cargas são: 𝑍1 = 12∠30∘ Ω e 𝑍2 = 16∠ − 60∘ Ω.
Sendo a tensão da fonte: 𝑉 = 300 V, o módulo da corrente que flui pelo circuito é de
10 A.
15 A.
20 A.
25 A.
30 A.
A figura a seguir é uma associação em série de capacitores ideais.
![]()
A capacitância de cada capacitor vale 12μF.
Ao ligarmos um medidor de resistência elétrica entre o ponto A e o ponto B, depois de 5 minutos conectado à associação, ele indicará
0
4
12
36
infinito
Em um painel de comando, um aprendiz afirmou que "desligou a fonte" e por isso pode mexer em qualquer parte do circuito imediatamente, inclusive em capacitores e bornes internos. O eletricista precisa corrigir o entendimento sobre fontes e energia armazenada. Analise as afirmativas abaixo e assinale a alternativa INCORRETA.
Mau contato em bornes pode causar queda de tensão no ponto de uso, parecendo "fonte fraca" quando o problema é conexão.
Em manutenção, confirmar ausência de tensão com instrumento adequado reduz risco de choque e falha por intervenção apressada.
Uma fonte com capacidade insuficiente pode apresentar queda de tensão quando várias cargas acionam ao mesmo tempo.
Mesmo com a fonte desligada, alguns componentes podem reter energia por algum tempo e exigem verificação antes de manuseio.
Ao desligar a fonte, é impossível existir energia armazenada no circuito, então tocar nos terminais imediatamente é sempre seguro.

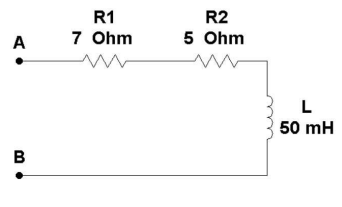

Em sistemas elétricos modernos, os circuitos de corrente alternada (CA) são amplamente utilizados devido à facilidade de geração, transmissão e distribuição de energia elétrica. Em aplicações industriais e prediais, esses circuitos alimentam cargas como motores, transformadores, sistemas de iluminação e equipamentos eletrônicos, nos quais o comportamento elétrico não depende apenas da resistência, mas também dos efeitos de reatância e impedância. Considere o circuito a seguir operando em uma frequência de 60HZ:

Assinale a alternativa que representa o valor correto da impedância "Z" desse circuito entre os pontos A e B:
Z= 12+j12,05 Ohms.
Z= 7-j5,7 Ohms.
Z= 12+j15,6 Ohms.
Z= 12+j18,8 Ohms.
Z= 12+j50 Ohms.
Considere o circuito abaixo:

Assinale a alternativa que indica corretamente o valor da corrente ia no circuito.
2,0 A
3,0 A
6,0 A
9,0 A
4,5 A
Conectou-se uma fonte de tensão regulável 𝑉𝑒 a um circuito com o objetivo de se obter uma tensão média de saída 𝑉𝑠. A chave S representa um chaveamento periódico em que o ciclo de trabalho é igual a 0,4
3
Considerando todos os componentes ideais e que o circuito opera no modo de corrente contínua (Continuous current mode – CCM), o valor de 𝑉𝑒, em volts, para que 𝑉𝑠 = 50𝑉 é aproximadamente
125.
20.
75.
-75.
30.
Uma carga Z = 0,25 Ohms /60° está sendo alimentada por uma fonte CA de tensão V = 100 V/0°. Determine a corrente (I) circulante na carga.
800 A /-30°
800 A /30°
400 A /-60°
400 A /30°
250 A /-60°
Dois resistores idênticos são ligados em paralelo e conectados a uma fonte ideal de corrente constante. Durante o funcionamento, um dos resistores é desconectado do circuito, permanecendo apenas o outro em funcionamento. Nessa condição, pode-se afirmar corretamente que a potência total dissipada pelo conjunto em relação à inicial
reduz-se à metade.
quadruplica.
reduz-se a um quarto.
dobra.
permanece inalterada.

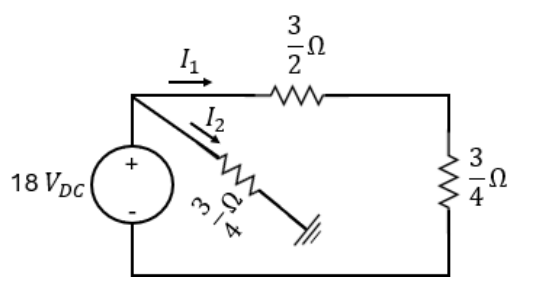

Para o circuito elétrico alimentado em corrente contínua, apresentado na figura, assinale a alternativa que contém os valores corretos de I1 e I2 , respectivamente.
I1 =8 A e 𝐼2 = 0 A
𝐼1 = 8 𝐴 e 𝐼2 = 24 𝐴
𝐼1 = 24 𝐴 e 𝐼2 = 0 𝐴
I1 =24 A e 𝐼2 = 8 𝐴
I1 =32 A e 𝐼2 = 8 𝐴
Qual é a melhor definição de circuitos elétricos de corrente contínua?
É um caminho fechado no qual as cargas elétricas se deslocam de forma caótica, alterando o seu sentido de circulação em intervalos de tempo regulares e previsíveis.
Trata-se de um sistema condutor no qual a intensidade da corrente varia de forma senoidal, permitindo que o fluxo de elétrons mude de direção constantemente para evitar o aquecimento dos fios.
É um conjunto de componentes interconectados que formam um caminho fechado, no qual o fluxo de elétrons (corrente elétrica) ocorre em um único sentido constante ao longo do tempo.
É qualquer circuito alimentado exclusivamente por baterias ou pilhas, independentemente de haver interrupções no caminho ou mudanças na polaridade da tensão.
Define-se como um circuito no qual a resistência elétrica é nula, permitindo que a tensão elétrica permaneça invariável mesmo quando a fonte de alimentação é removida.
Um circuito elétrico em corrente contínua e puramente resistivo é aquele em que a única oposição à passagem da corrente elétrica é fornecida por elementos passivos (resistores ôhmicos) e em que a tensão aplicada é constante no tempo.
Sobre as características de um circuito elétrico em corrente contínua e puramente resistivo, analise as assertivas a seguir.
I- A Potência elétrica dissipada pelo resistor ôhmico, medida em Watts (W), é determinada pelo produto entre a Diferença de Potencial elétrico nos terminais do resistor, medida em Volts (V) e a Corrente elétrica que o atravessa, medida em Amperes (A). Analiticamente: P = V*I
II- Não existe defasagem entre tensão e corrente, ou seja, a tensão e a corrente em um determinado elemento do circuito encontram-se em fase.
III- Após a aplicação da tensão em seus terminais, a corrente elétrica em um elemento do circuito é constante ao longo do tempo.
IV- 2 A 1ª Lei de Ohm aplica-se diretamente, mediante a seguinte equação: V=I*R , onde V é a tensão, I a corrente e R a resistência.
É CORRETO o que se afirma apenas em:
III e IV.
I e II.
I, II e III.
II e III.
II, III e IV.
A funcionalidade do acoplamento DC (Corrente Contínua) nos osciloscópios tem como objetivo permitir
bloquear a componente de corrente contínua de um sinal elétrico completo.
a instalação de um capacitor em série com o circuito de entrada do osciloscópio para bloquear o sinal de corrente DC.
a instalação de um indutor e resistor em série com o circuito de entrada do osciloscópio para bloquear o sinal de corrente DC.
a supressão de ruídos de alta frequência para garantir a confiabilidade das medições realizadas.
a visualização do sinal elétrico completo, incluindo tanto a componente de corrente contínua como a de corrente alternada.
Fontes de energia elétrica podem fornecer diferentes tipos de corrente conforme sua forma de geração e de aplicação. Assim, um circuito alimentado por bateria fornece corrente:
trifásica
pulsante
contínua
alternada
A análise de circuitos de corrente contínua permite prever o comportamento das grandezas elétricas diante de alterações no sistema. Em um circuito CC, ao dobrar a tensão mantendo a resistência constante, a corrente:
dobra
diminui
torna-se zerada
permanece igual
