Questões de Concurso sobre Circuito em Corrente Contínua e em Corrente Alternada

O circuito integrado descrito como LM7805 / TO-220 é um dispositivo

Os circuitos elétricos são dimensionados para alimentar equipamentos elétricos como lâmpadas, tomadas de uso geral, chuveiros etc. Para isso, devem ser calculados conforme a potência desses equipamentos. Portanto, para alimentar um chuveiro de 4.400 W em um circuito bifásico de 220 V, o valor da corrente é:

Considere o circuito ilustrado na figura.

correto afirmar que, com condições iniciais nulas para t<0, a resposta esperada para a tensão sobre o capacitor, v_C(t), e o polinômio característico da planta, G(s)= $\frac{V_c\left(s\right)}{V_{in}\left(s\right)}$, serão, respectivamente,

Considere o circuito a seguir.

A tensão equivalente de Thévenin vista pelo resistor R é

Um circuito elétrico foi dimensionado pelos critérios de capacidade de condução de corrente elétrica e sobrecorrente em um ambiente com temperatura de 20ºC.

Caso este circuito fosse instalado em um ambiente de 50ºC, pode-se dizer a respeito desse dimensionamento:

Nos geradores CA de armadura estacionária e campo rotativo, a tensão gerada é retirada diretamente do enrolamento de armadura, ou seja, do estator, sem passar pelas escovas.

Um circuito elétrico complexo com 20 resistores idênticos está embutido em um bloco de resina opaca de forma que não é possível ver a configuração entre eles, porém sabe-se que quatro resistores estão em série. O circuito é alimentado por uma fonte de 10 V em corrente contínua e um wattímetro indica que a potência consumida é de 2W. Pode-se então dizer que a resistência equivalente do circuito, em Ohms, é de:

Uma associação de dois resistores em paralelos com valores iguais a R e 4R é alimentada por uma fonte de tensão com ddp igual a U. O equivalente de Thévenin visto pelos terminais do resistor igual a 4R é composto por uma fonte de tensão e uma resistência iguais a

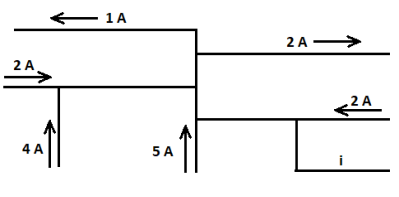

A figura mostra parte de um circuito de corrente elétrica contínua. A corrente elétrica “i” no fio da extremidade inferior direita, tem valor absoluto e sentido igual a

Ressonância é uma condição em um circuito RLC no qual as reatâncias resistiva e indutiva são iguais em módulo, o que resulta em uma impedância puramente capacitiva.

Se ${\dot{I}}_3$ circula por um ramo de circuito em que a tensão é $\dot{V}$ = V ∢ 0⁰, sendo esta a causa da referida corrente, é correto concluir que, na representação em diagrama fasorial convencional, ${\dot{I}}_3$ está atrasada de $\dot{V}$.

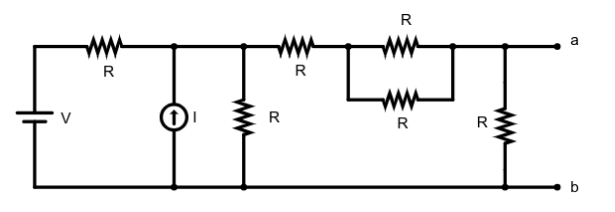

Considere o circuito da figura abaixo, o qual será substituído pelo seu circuito equivalente de Thévenin entre os terminais a e b. Assinale a alternativa CORRETA, que contém o valor da resistência equivalente de Thévenin R_TH.

Foram verificadas, para um consumidor, 30 medidas de níveis de tensão entre fases situadas na faixa precária.

Para esse caso, o indicador de tensão em regime permanente denominada de Duração Relativa da Transgressão de Tensão Precária – DRP é igual a:

A corrente RMS ($I_{RMS}$ ) que flui pela impedância de (4 − j3)$\Omega$ é igual a $I_{RMS}$ = $\frac{150}{4-j3}$ A.

Um circuito é composto por uma fonte de tensão CC e diversos resistores associados entre si. Entre esses resistores existe um com valor de 10$\Omega$. Este resistor é retirado do circuito e a ddp entre esses pontos em que estava conectado é de 200V. Substitui-se a fonte de tensão por um condutor que liga os terminais onde a fonte estava conectada. Nesta situação ao realizar a medição da resistência entre os terminais onde estava conectado o resistor de 10$\Omega$, constatou-se um valor de 40$\Omega$.

O valor da potência dissipada no resistor de 10$\Omega$ antes de sua retirada do circuito é:

Assinale a assertiva que apresenta em síntese o que trata o teorema de Thévenin.

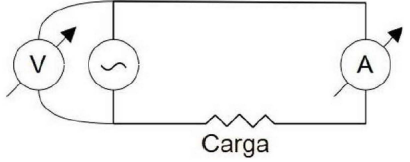

Dada uma carga com resistência de 10 Ω O que dissipa uma potência de 1440 W, assinale a alternativa que apresenta as leituras do Voltímetro (V) e do Amperímetro (A), respectivamente:

A rotação do eixo de motores elétricos faz com que sejam induzidas tensões nos fios condutores do rotor, conforme estabelece a lei Kirchhoff.

Considere um circuito RLC série com R=20 Ω, L=0,5 H e C=50 μF. Se a resposta do circuito é subamortecida, o fator de amortecimento ζ é dado por ______. Assinale a alternativa que preencha corretamente a lacuna.

Considere o circuito mostrado na figura abaixo, o qual corresponde a um sistema linear. Considerando o exposto, calcule a corrente no resistor R2.
