Questões de Concurso sobre Circuito em Corrente Contínua e em Corrente Alternada

No circuito representado na figura precedente, se β = 50, V_BE = 0,7 V e R = 2 kΩ, o valor da corrente I, em mA, será igual a

Na análise de circuitos elétricos em série, paralelo ou série/paralelo, princípios fundamentais se aplicam. Em série, a corrente é constante, com variação de tensão nos resistores. A resistência equivalente é a soma. Em paralelo, a tensão é constante, e a resistência equivalente é a soma dos inversos. Em série/paralelo, combina-se ambas as análises, calculando primeiro a associação em paralelo e, em seguida, adicionando resistores em série.

O circuito equivalente de um gerador síncrono de polos salientes é diferente daquele do gerador síncrono de polos lisos em razão das diferenças entre a relutância magnética de eixo direto e a de eixo em quadratura.

Assinale corretamente a lei fundamental que descreve a relação entre a corrente elétrica, a tensão e a resistência em um circuito elétrico.

Um circuito monofásico é composto por uma fonte monofásica alternada de 50$\angle$10^𝑜 𝑉 e uma carga elétrica. A corrente elétrica que fluí neste circuito é de 4$\angle$30^𝑜𝐴.

A potência aparente solicitada pela carga e seu fator de potência são iguais a:

O circuito apresentado na figura precedente pode ser modelado pelo teorema de Thévenin como

Na prática profissional, é fundamental compreender as diferenças entre corrente contínua (CC) e corrente alternada (CA), essenciais para o trabalho com diferentes tipos de equipamentos e instalações. A corrente contínua flui em uma única direção, enquanto a alternada inverte sua direção periodicamente, como ocorre em baterias e sistemas elétricos residenciais. Com base nesse conhecimento, assinale a alternativa correta:

Um circuito contém uma fonte de corrente alternada (AC) com uma forma de onda senoidal. A tensão instântanea da fonte é dada pela função V(t) =141,4 x seno (2π x 60t) volts, onde t é o tempo em segundos. Qual é a tensão eficaz (RMS) da fonte?

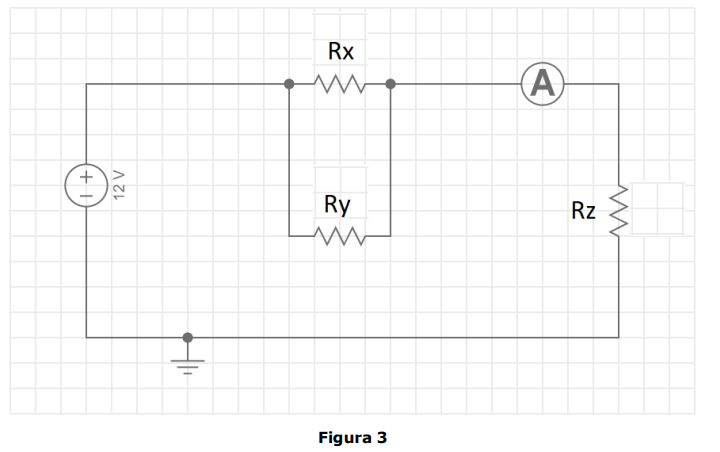

Analise o circuito da Figura 3 abaixo, cujos valores estão expressos utilizando a NBR 5311 – Norma dos códigos de cores de resistores, e determine a leitura do amperímetro. Considere o amperímetro ideal e os valores dos componentes como exatos.

Rx: Violeta-Verde-Laranja – tolerância: dourado.

Ry: Marrom-Verde-Amarelo – tolerância: dourado.

Rz: Laranja-Verde-Amarelo – tolerância: dourado.

Considerando π = 3, assinale a opção que corresponde, respectivamente, ao tipo e à frequência de corte ($f$_C) do filtro ilustrado na figura anterior.

Um circuito composto por um resistor R, um capacitor C de 25µF e um indutor L de 10mH ligados em paralelo é superamortecido para o resistor R de

Um circuito elétrico alimenta uma carga pontual de 6,6kVA com uma tensão de 220V. O circuito possui uma queda de tensão de 10V/(A.km).

Para que a queda de tensão seja de no máximo 3%, o comprimento do circuito não deve exceder a

Quanto aos elementos básicos em um circuito de corrente alternada, assinale a alternativa correta.

Um projeto eletrônico prevê a implementação de um circuito RLC série, com resistor R (resistência em Ω), indutor L (indutância em H) e capacitor C (capacitância em F), o qual é alimentado por uma fonte de tensão senoidal amplitude V_F (em V RMS) e frequência ωF (em rad/s).

Este circuito deve operar para dois sinais senoidais específicos:

Cenário 1: frequência 𝜔_𝐹1 = $\frac{2}{\sqrt{LC}}$

Cenário 2: frequência 𝜔_𝐹2 = $\frac{1}{2\sqrt{LC}}$

Em regime permanente, a potência dissipada no resistor R_RES no cenário 1 é denominada P₁, e a potência dissipada no resistor R_RES no cenário 2 é denominada P₂.

Nesse contexto, o valor da razão $\frac{P1}{P2}$ é igual a

O diagrama representa um circuito elétrico monofásico (fase-neutro) de um treeway que aciona uma lâmpada; observe:

Os trechos 1, 2, 3 e 4 devem representar, respectivamente:

Durante um experimento focado no estudo de circuitos RLC, um estudante precisa analisar a resposta de frequência de um circuito elétrico específico. Para isso, ele utiliza a transformação de Laplace para converter a configuração do circuito do domínio do tempo para o domínio da frequência.

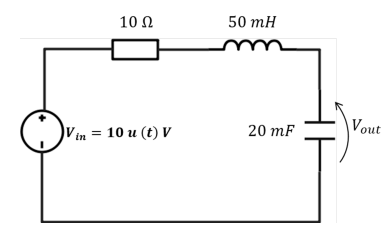

O circuito elétrico do experimento consiste em uma fonte de tensão, Vin (t) = 10 u(t) V, onde u(t) é uma função degrau unitário, um resistor de 10 Ω, um indutor de 50 mH e um capacitor de 20 mF, todos conectados em série, conforme apresentado na figura. Transformando este circuito para o domínio de Laplace e considerando a tensão de saída Vout, sobre o capacitor, indique a alternativa que apresenta corretamente a função de transferência H(s) = $\frac{V_{out}(s)}{V_m(s)}$ do circuito.

Fonte: IFSP, 2024.

Com base na Figura 14 abaixo, que apresenta um circuito elétrico no qual uma carga equilibrada de 42 kVA é alimentada por um transformador trifásico, assinale a alternativa correta. Observação: considere transformador trifásico ideal, ou seja, sem perdas.

A frequência da tensão v₁(t) é igual a 5 Hz.

Aumentando-se o valor da capacitância do capacitor C₁ de 100 μF para 200 μF, o ripple da tensão no resistor de carga também aumentará.

Assinale corretamente a assertiva que apresenta a função principal de um capacitor em um circuito elétrico.
