Assinale a opção que apresenta o tipo de seletividade de circuitos elétricos que é fundamentado no princípio de que as correntes de curto-circuito crescem à medida que o ponto de defeito se aproxima da fonte de suprimento.

No circuito elétrico mostrado na figura a seguir, a chave CH está, inicialmente, na posição 0 e o capacitor descarregado.

Qual das formas de onda a seguir representa a corrente no resistor R quando a chave passa da posição 0 para a 1 no tempo t₁ e, após o transitório, passa da posição 1 para a 2, no tempo t₂?

O circuito amplificador da figura é do tipo somador.

Considere-se que uma fonte de tensão CA monofásica, de magnitude 100 V, alimenta um circuito RLC paralelo, com resistência de 50 Ω e valores de indutância e capacitância desconhecidos. Nesse caso, se a fonte fornece uma potência aparente igual a 200 VA, o circuito está em ressonância.

A impedância equivalente da linha da fase C é de 20 +j40 $\Omega$ .

Uma linha trifásica simétrica de 300 V alimenta um motor trifásico que consome 20 kVA com fator de potência 0,6 (indutivo). Esta mesma linha também alimenta uma carga em triângulo, com impedância 24 − j 18 Ω por fase.

Dessa forma, é correto afirmar que a potência reativa total neste circuito é:

O circuito a seguir é composto por uma associação mista de fontes de tensão e resistências. O circuito foi dividido em duas malhas, denominadas malhas A e B, cujas correntes 𝐼₁ e 𝐼₂ estão indicadas no circuito.

Com relação à Lei das Malhas de Kirchhoff, considere as afirmativas a seguir.

I. A equação da malha A é 10𝐼₁ - 8𝐼₂ = -2

II. A equação da malha B é 8𝐼₁ - 12𝐼₂ = 4

III. A corrente 𝐼₁ é -1/7 A

Está correto o que se afirma em

Conexões Bimetálicas são aquelas destinadas a proporcionar a continuidade elétrica entre condutores de materiais diferentes. Sobre estas é INCORRETO afirmar:

A tensão está atrasada em relação à corrente.

Em um circuito em série, as correntes elétricas que passam por cada componente são iguais e a soma das tensões em cada componente é igual à tensão total do circuito.

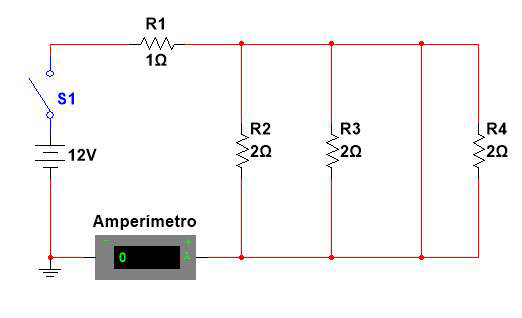

Em um desafio, foi apresentado o circuito abaixo para alguns eletricistas, onde os mesmos deveriam informar qual a corrente apresentada no "Amperímetro" após o fechamento da chave "S1". Após algum tempo, foram apresentados quatro valores diferentes: João informou que a corrente seria de 4A, Caio disse que seria 12A, Pedro 2A e Lucas 6A. Qual dos profissionais apresentou o valor correto de corrente que será indicada no amperímetro?

A corrente elétrica I₁ é igual a $\frac{20}{3}$A , ao passo que a corrente elétrica I₂ corresponde a $\frac{10}{3}$A.

Na Figura a seguir, são apresentados parte de um circuito elétrico e os ramos que estão conectados ao nó 1, cuja tensão é V₁ .

Nas condições apresentadas, qual deverá ser o valor, em volts, da tensão V₁ ?

Examine a figura abaixo.

Assinale a opção que apresenta o valor da capacitância equivalente do circuito exposto acima, considerando C1=10 $\mu F$ , C2=C3=15 $\mu F$.

A lei de Ohm estabelece que a corrente elétrica que passa por um condutor é diretamente proporcional à resistência elétrica do condutor e inversamente proporcional à tensão aplicada.

Indutores e capacitores somente são utilizados em circuitos de corrente alternada.

Se uma fonte de corrente CA monofásica fornece uma corrente I quando alimenta duas impedâncias Z₁ e Z₂ conectadas em paralelo, a corrente na impedância Z₁ é I $\frac{Z_1.Z_2}{Z_1+Z_2}$.

O circuito em paralelo é mais utilizado em instalações elétricas prediais e industriais porque com ele a tensão elétrica em todas as cargas será a mesma. Entretanto, esse tipo de circuito apresenta um consumo de energia maior do que o sistema em série.

A potência elétrica dissipada, em watts, no resistor R₁ é de $\frac{1.600}{9}$W.

Para que seja aplicado o princípio da superposição, basta que se substitua a fonte de tensão por um circuito aberto e a fonte de corrente por um curto-circuito.
