Questões de Concurso sobre Circuito em Corrente Contínua e em Corrente Alternada

No circuito ilustrado na Figura abaixo, são conhecidas apenas a tensão v_S(t) = 50 cos(300t), expressa em volts, e a corrente i_S(t) = 2,0 cos(300t – 30^o), expressa em amperes.

A partir dessas informações, qual será a potência média, em watts, dissipada pela resistência de carga R_L , quando o circuito acima estiver operando em regime permanente?

O valor médio da tensão e da corrente é zero.

De acordo com o Sistema Internacional de Unidades (SI), a potência elétrica ativa consumida por um circuito é medida em volt-ampere (VA).

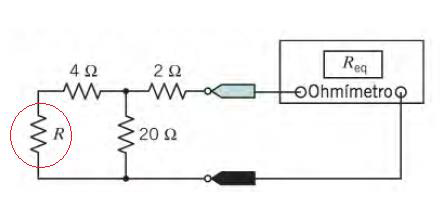

Assinale qual o valor da resistência R para que a resistência equivalente registrada pelo Ohmímetro seja igual a 6 Ω.

A potência máxima que pode ser transferida da fonte para a resistência 𝑅_𝐿 no circuito apresentado é

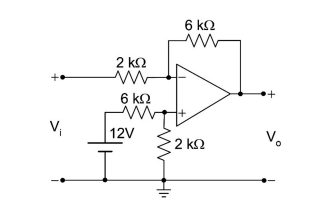

Na Figura a seguir, é apresentado um circuito eletrônico, em que o amplificador operacional é considerado ideal.

Para que a tensão de saída V_o seja negativa, a tensão V_i na entrada do circuito deverá ser

Uma carga monofásica de 50 ∠ 55º𝛺 é alimentada por uma fonte alternada de 100 ∠ 5º𝑉.

A potência aparente solicitada pela carga e seu fator de potência são, respectivamente,

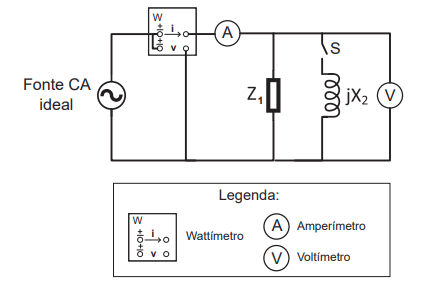

O circuito da Figura possui componentes ideais, sendo composto por uma fonte de tensão senoidal, uma impedância Z₁ , uma chave S e uma reatância indutiva de valor jX₂ , além dos instrumentos de medição wattímetro, amperímetro e voltímetro. Considere a operação sempre em regime permanente.

Quando a chave S está aberta, o wattímetro mede 800 W; o amperímetro, 5 A; e o voltímetro 200 V. Quando a chave S está fechada, a medida do wattímetro é igual ao produto da medida do amperímetro pela medida do voltímetro.

Qual é o valor de Z₁ , em ohms, quando se representa essa impedância como uma resistência em série com uma reatância?

Em relação a elementos de circuito passivos, analise as afirmativas a seguir e assinale a alternativa correta.

I. A equação do capacitor é dada por 𝑖 = 𝐶$\frac{dv}{dt}$, em que 𝐶 é a capacitância, cuja unidade de medida é o farad (𝐹).

II. A equação do indutor é dada por 𝑣 = 𝐿$\frac{di}{dt}$, em que 𝐿 é a indutância, cuja unidade de medida é o henry (𝐻).

III. A capacitância equivalente, 𝐶_𝑒𝑞, de dois capacitores em conectados em série, 𝐶₁ e 𝐶₂, é dada por 𝐶_𝑒𝑞 = 𝐶₁ + 𝐶₂.

IV. Capacitores são usados para armazenar energia na forma de campo elétrico, enquanto indutores podem armazenar energia na forma de campo magnético.

V. A energia armazenada em um capacitor é dada por 𝑤_𝐶 = $\frac{1}{2}$ 𝐶𝑣² e a energia armazenada por um indutor é dada por 𝑤_𝐿 = $\frac{1}{2}$𝐿𝑖².

Os geradores de corrente alternada são também denominados:

Se uma fonte de tensão CC de valor V_F e resistência interna R_F for conectada, em regime permanente, a uma carga de resistência R_L, a máxima potência que pode ser transferida da fonte para a carga será $\frac{V_F^2}{2R_L}.$

A corrente elétrica é a taxa de fluxo de carga elétrica que atravessa um condutor por unidade de tempo.

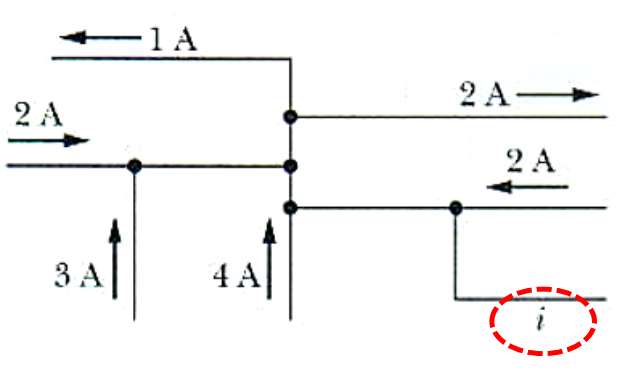

A figura a seguir mostra a distribuição das correntes em parte de um circuito elétrico.

O valor da corrente i no ramo do circuito localizado na extremidade inferior direta indicado na figura acima é

Um circuito composto por um resistor e um capacitor, ligados em série, é alimentado por uma fonte de corrente contínua. Após esse circuito estar ligado por um tempo muito grande, o capacitor comporta-se como:

A corrente elétrica alternada é uma corrente cuja polaridade se inverte periodicamente e possui frequência fixa, padronizada em 60 Hz no Brasil, sendo amplamente utilizada nos sistemas de distribuição de energia elétrica.

A energia elétrica é uma forma de energia resultante de um campo elétrico contínuo e sua condução é feita por meio de corrente elétrica.

Um circuito retificou a rede elétrica residencial de tensão eficaz monofásica V, de forma a oferecer uma saída em conformidade com a Figura abaixo.

Em 50% do tempo, a saída do circuito é S, e nos outros 50% é -S, onde S é o valor de pico da onda senoidal da rede.

Sendo assim, o circuito oferece uma tensão eficaz igual a

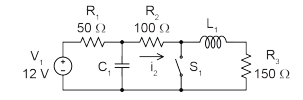

No circuito da Figura abaixo, considere que a chave ideal S₁ esteve aberta durante muito tempo, até que ela é fechada no instante t = 0.

Dessa forma, qual gráfico descreve o comportamento da corrente elétrica i₂ (t) no resistor R₂ do circuito em questão?

Uma instalação elétrica hipotética, cujo diagrama unifilar simplificado é mostrado na figura acima, sofre uma falta no ponto indicado.

Em função dessa falta, o disjuntor D3 abre, interrompendo todos os circuitos a jusante.

A abertura do disjuntor D3 ocorreu devido a um problema no projeto conhecido como falta de:

Considere o circuito resistivo mostrado na Figura a seguir.

Com base nos dados da Figura, o valor da resistência, em ohms, do Equivalente Thevenin, medida entre os pontos a e b desse circuito, é
