Considere o circuito a seguir, com uma fonte de tensão senoidal de módulo 120 V.

O módulo da tensão de Thévenin e a impedância de Thévenin, vistos dos terminais A e B, são:

Um QGBT de 440 V de linha alimenta um motor trifásico, operando com uma corrente de 100 A na linha e fator de potência de 0,75.

A potência ativa do referido motor é, em kW:

Quais são as características principais da Corrente Contínua (CC) em comparação com a Corrente Alternada (CA) em um circuito elétrico?

Relacione a Coluna 1 à Coluna 2, associando os teoremas da análise de circuitos às suas respectivas afirmações.

Coluna 1

1. Teorema da Superposição.

2. Teorema de Thévenin.

3. Teorema de Norton.

4. Teorema da Substituição.

5. Teorema da Reciprocidade.

Coluna 2

( ) Qualquer circuito de corrente contínua linear bilateral de dois terminais pode ser substituído por um circuito equivalente constituído por uma fonte de tensão e um resistor em série.

( ) A corrente I em qualquer ramo de um circuito, com uma única fonte de tensão E localizada em outro ramo qualquer do mesmo circuito, é igual à corrente no ramo em que se encontrava a fonte se ela for transferida para o ramo no qual a corrente I foi originalmente medida.

( ) Se a corrente que atravessa um ramo qualquer de um circuito bilateral de corrente contínua e a tensão entre os terminais do mesmo ramo são conhecidas, esse ramo pode ser substituído por qualquer combinação de componentes que mantenha inalteradas a tensão e a corrente associadas ao ramo escolhido.

( ) A corrente através de um elemento, ou a tensão entre seus terminais, em um circuito linear bilateral, é igual à soma algébrica das correntes ou das tensões produzidas independentemente por cada uma das fontes.

( ) Qualquer circuito de corrente contínua linear bilateral de dois terminais pode ser substituído por um circuito equivalente formado por uma fonte de corrente e um resistor em paralelo.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

A frequência de ressonância do circuito é $\sqrt{10}$ rad/s.

Considere o sentido convencional da corrente, sabendo que o circuito está em regime permanente, pode-se concluir que o potencial do ponto A é:

Considere a tensão da fonte em regime permanente $V\left(t\right)=100\cos \left(1000t\right)mV$ para o circuito mostrado na figura abaixo. Qual é a expressão CORRETA para a corrente elétrica $i\left(t\right)$ em regime permanente, também denotada na figura?

Em circuitos elétricos, a lei que estabelece a relação entre a tensão (V), a corrente (I) e a resistência (R) é a Lei de:

A figura abaixo mostra 4 cargas com suas potências ativas e fatores de potência descritos.

Assinale a alternativa correta em relação ao caso descrito.

Uma fonte de corrente contínua foi utilizada em um experimento. Conectou-se um resistor de 7,5 $\Omega$ em seus terminais e mediu-se a tensão de 15V. O resistor foi trocado por outro resistor de 3,5 $\Omega$ e mediu-se a tensão de 14 V nos terminais da fonte. Com base nessas informações, determine o circuito equivalente de Norton da bateria.

Aplica-se a um circuito elétrico em regime senoidal uma tensão v(t) = 400.sen(30t + 110º)V. A corrente que passa por esse circuito é i(t) = 20. cos(30t — 115º) A. Com base nessas informações, assinale a opção que apresenta os sinais da tensão e da corrente, respectivamente, em grandezas fasoriais.

Dado: $\sqrt{2}$ = 1,414.

Na Figura abaixo está representado um circuito RLC em série.

Considerado-se todos os componentes desse circuito como ideais — o Resistor (R), o indutor (L), o capacitor (C), e a fonte de tensão (V) — constata-se que

Analise a Figura 1 abaixo:

Figura 1

Assinale a alternativa que indica a corrente total fornecida pela fonte.

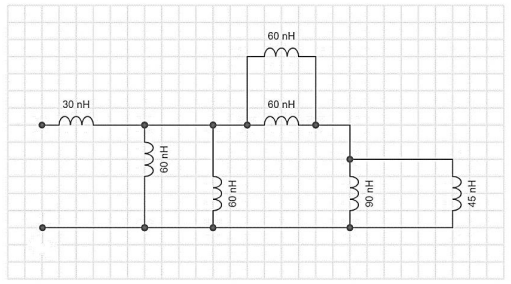

Analise a Figura 11 abaixo, que apresenta um circuito de associação de indutores:

Figura 11

Considerando as informações apresentadas, assinale a alternativa que indica o indutor equivalente.

Em um circuito analógico existem três componentes básicos: o resistor (R), o capacitor (C) e o indutor (L). Os seguintes componentes podem formar circuitos fazendo combinações entre si, indicando em sua abreviação, os componentes que estão presentes nos circuitos. Podem formar circuitos RC, RL e RLC. Observe a imagem abaixo com os circuitos.

Figura1. Imagem de 4 circuitos

Assinale a alternativa correta.

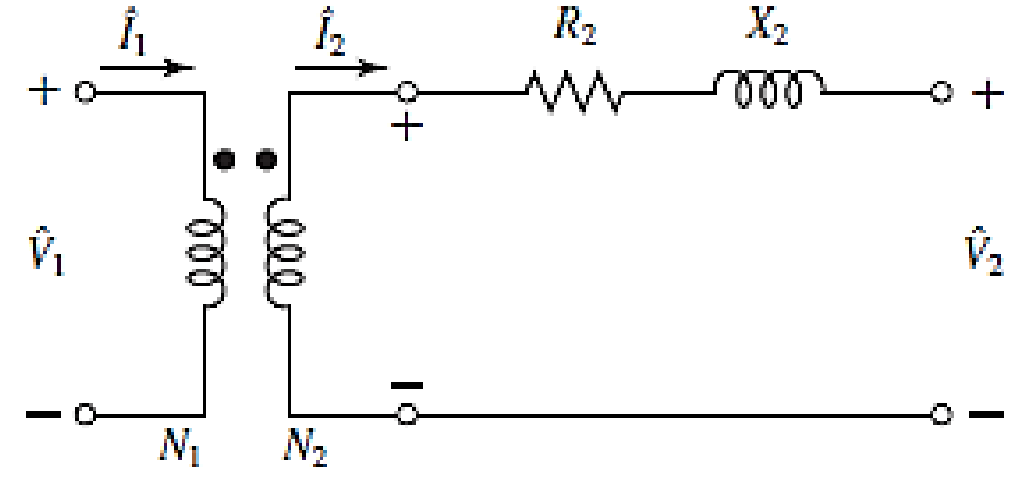

O circuito da figura apresenta um transformador ideal em que a impedância R₂ + jX₂ = 5 + j20 Ω está conectada em série com o secundário. A relação de espiras é N₁ / N₂ = 5:1. Considere uma tensão eficaz de primário de 220 V. Partindo de um circuito equivalente cuja impedância em série esteja referida ao primário, assinale a alternativa que informa a corrente do primário na ordem apresentada.

Considere o circuito elétrico resistivo mostrado na Figura a seguir, cujos componentes são considerados ideais.

Com base nos dados do circuito, o valor, em volts, da fonte de tensão do circuito equivalente de Thevenin, calculado entre os pontos 1 e 2, é

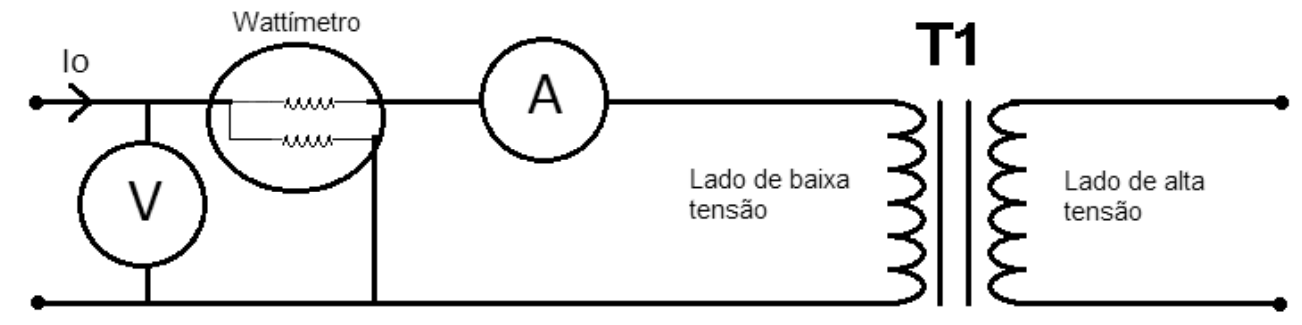

O circuito a seguir ilustra um ensaio a vazio realizado do lado de baixa tensão de um transformador monofásico de 440/220 V.

Nesse ensaio, as leituras dos instrumentos foram:

• Leitura do wattímetro = 500 W.

• Leitura do voltímetro = 220 V.

• Leitura do amperímetro = 2,5 A.

De acordo com os dados medidos no ensaio a vazio, o valor da resistência de magnetização do transformador vale:

Um técnico necessita gerar certa impedância, conectando, em série, uma capacitância e uma indutância. É importante que a frequência de ressonância w0 para essa impedância seja a mais próxima possível de w0 =500 rad/s. Para isso, o técnico dispõe de apenas dois capacitores e de dois indutores que, em caso de necessidade, poderão ser conectados em série ou em paralelo. Os componentes disponíveis são:

– Capacitores: C₁ = 1,5 mF e C₂ = 450 µF;

– Indutores: L₁ = 1,8 mH e L₂ = 250 µH.

Sabe-se que a frequência w₀ , em rad/s, pode ser ajustada em função da capacitância, em F, e da indutância, em H, de acordo com a seguinte fórmula: w₀ = $\frac{1}{\sqrt{LC}}$

Nessas condições, para se obter o ajuste mais próximo da frequência w₀ desejada, o técnico deverá utilizar

Considere o circuito mostrado na Figura, alimentado por duas fontes de tensão CC.

Nas condições apresentadas, qual é a potência elétrica dissipada pelo resistor de 9 Ω, em W, aproximadamente?
