Questões de Concurso sobre Circuito em Corrente Contínua e em Corrente Alternada

Em circuitos em corrente alternada em regime permanente, a razão entre as potências ativa e aparente é denominada fator de potência, que:

Um retificador controlado em ponte com uma entrada AC de 120 V (RMS) eficaz e uma frequência de 60 Hz se encontra alimentando uma carga 𝑹, conforme evidencia a Figura 4:

Figura 4: Circuito Retificador

Sabendo que 𝑹 = 𝟐𝟎𝜴, e o ângulo de atraso é de 40°, assinale a alternativa que apresenta a corrente média na carga.

Um circuito elétrico contém uma fonte de corrente alternada senoidal 𝒗(𝒕) = 𝑽_𝒎𝐬𝐢𝐧 (𝝎𝒕), um resistor 𝑹 e um indutor 𝑳 conectados em série. Paralelamente ao indutor, foi conectado um capacitor 𝑪, formando uma topologia mista série-paralelo. Considerando a análise em regime permanente senoidal e desprezando resistências parasitas, assinale a alternativa correta.

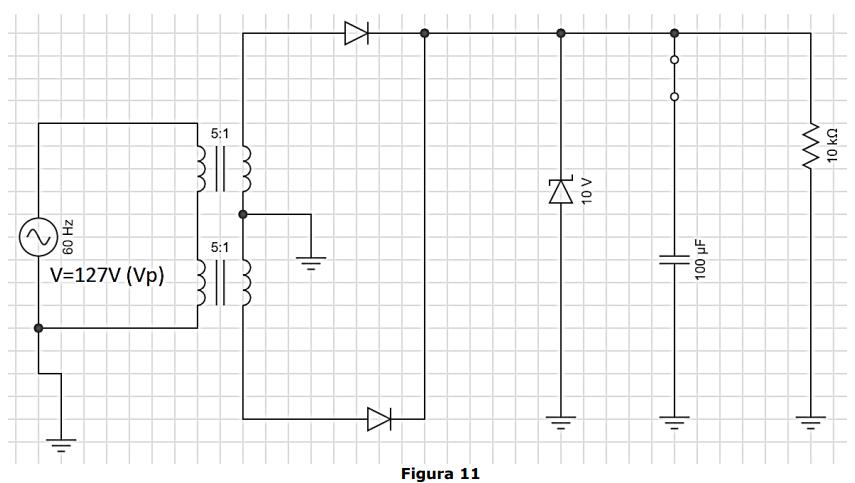

Analise o circuito apresentado na Figura 11 a seguir:

Com base nas informações apresentadas, analise as assertivas a seguir:

I. O circuito é de um retificador de meia onda.

II. O diodo zener mantém uma tensão constante (Vz = 10 V) na carga R = 10 quilo-ohms de 10 V.

III. A tensão na carga de 10 quilo-ohms é do tipo contínua pulsante.

IV. O capacitor em paralelo com a carga de 10 quilo-ohms realiza filtragem e redução do ripple,

estabilizando a tensão na carga, que permanecerá constante e contínua.

Quais estão corretas?

Texto 6A1-III

No circuito ilustrado pela figura a seguir, a entrada é a tensão v(t) = V_Mcos(ωt) e a saída do circuito é a corrente i(t).

Considere que o circuito do texto 6A1-III opere no regime permanente senoidal. Nesse caso, se i(t) = kcos(ωt + θ), então

(PMM/URCA 2025) Em um circuito puramente resistivo alimentado por uma fonte senoidal de tensão, a relação entre tensão e corrente é:

Entende-se por sentido convencional de circulação da corrente elétrica aquele relacionado à direção do movimento das cargas positivas.

No processo de soldagem TIG (Tungsten Inert Gas), a qualidade do cordão de solda depende criticamente da correta seleção do gás de proteção e da polaridade da corrente elétrica, especialmente ao soldar materiais como alumínio e suas ligas. Para a soldagem TIG de alumínio, qual é a combinação de tipo de corrente e gás de proteção que proporciona a ação de limpeza de óxidos e uma poça de fusão estável?

Um resistor de 10Ω é submetido a uma corrente de 2 A. Qual a potência dissipada?

Considere o circuito mostrado na figura a seguir:

O valor da corrente Ia no circuito é

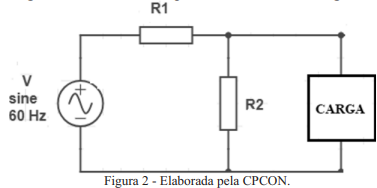

Para o circuito elétrico mostrado na Figura 2, desenvolvido para alimentar uma carga elétrica em corrente alternada, analise as assertivas a seguir.

I- Trata-se de um circuito elétrico em corrente alternada, puramente resistivo, independente da natureza da carga.

II- Atensão elétrica na carga pode ser determinada ao conectar-se um multímetro, na escala de voltímetro em CA, em paralelo com o resistor R2;

III- Após a conexão da carga no circuito, conforme mostrado na Figura 2, a impedância equivalente do circuito será modificada e as quedas de tensão em R1 e R2 manter-se-ão inalteradas; IV- A corrente elétrica total do circuito pode ser determinada ao conectar-se um multímetro, na escala de amperímetro em CA, em série com a carga.

É CORRETO o que se afirma apenas em:

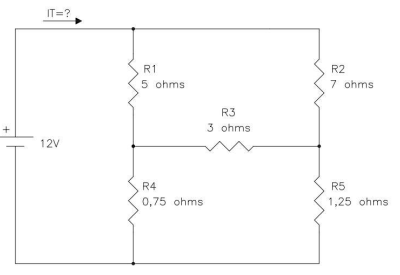

Dado o circuito a seguir, assinale a alternativa que representa o valor correto da corrente total (IT) que circula pela fonte de 12 V. As alternativas podem conter arredondamentos numéricos nas casas decimais:

O capacitor em regime permanente de corrente contínua se comporta como um curto-circuito.

Uma fonte de corrente contínua (CC) fornece uma tensão constante ao longo do tempo, sendo amplamente utilizada em aplicações que requerem alimentação estável, como em dispositivos eletrônicos e baterias. Em circuitos simples de fontes CC, componentes como resistores e diodos podem ser usados para controlar e direcionar o fluxo de corrente.

Como a corrente fluirá em um circuito simples alimentado por uma fonte de corrente contínua (CC) quando um diodo é conectado em série com um resistor?

Um circuito em corrente contínua é alimentado por uma fonte de tensão Vs que pode ser modelada por uma associação em série entre uma fonte ideal de 9 V e um resistor R1 = 100 Ohms. A fonte Vs está ligada em paralelo com dois resistores R2 = 200 Ohms e R3 = 200 Ohms, que também estão ligados em paralelo entre si. Admitindo-se o circuito fechado conforme descrito, determine a corrente que circula pelo ramo da fonte Vs.

Em circuitos de corrente alternada senoidal, o valor eficaz da tensão representa, do ponto de vista energético, aquele que:

Em um circuito operando em corrente continua, a máxima potência será transferida para uma carga resistiva quando a resistência da carga é igual à resistência de Thévenin vista da carga.

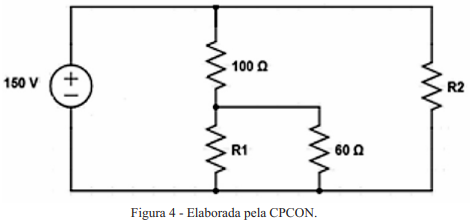

Para o circuito elétrico em CC, apresentado na Figura 4, determinar o valor de R1 e de R2, respectivamente, sabendo que a queda de tensão no resistor de 60Ωé de 50Ve que a resistência equivalente do circuito é de 25Ω.

Qual alternativa melhor descreve o comportamento de um capacitor em um circuito de corrente contínua (DC) após longo tempo ligado?

A tensão no C para a referência é igual a 2Z^. (I₂ - I₁).
