O teorema de Thevenin só pode ser utilizado para análise de circuitos elétricos quando o circuito:


A

não tiver diodos


B

permitir componentes não lineares


C

tiver fontes simétricas de corrente


D

permitir a aplicação do princípio de superposição

Uma tarefa prática bastante comum quando se conhece bem os parâmetros de uma máquina é a realização de ensaios. Um engenheiro necessitava encontrar os parâmetros de um circuito equivalente de um motor de indução para estudar o efeito da partida e de eventuais curtos nesse motor para fazer o projeto correto das proteções. Nesse levantamento do circuito equivalente, esse engenheiro desconsiderou a resistência do núcleo, utilizando o seguinte modelo por fase do motor.


Imagem associada para resolução da questão


Os parâmetros obtidos durante os ensaios foram:


R1 = 1,2 Ω; X1 = 2,5 jΩ; XM = j16 Ω;

X2 = j1,5 Ω e R2 = 1,8 Ω.


Sabe-se que esse motor pode operar em 220 V ou 380 V, conforme a ligação utilizada nos seus 6 terminais de conexão. Caso a rede elétrica possua tensão de linha de 220 V, o engenheiro quer determinar a corrente elétrica de linha que será demandada da rede elétrica no momento inicial da partida da máquina, desprezando o ramo de magnetização nessa análise, tanto para uma ligação de partida direta quanto para uma ligação em partida estrela-triângulo. Nesse sentido, assinale a alternativa que apresenta corretamente as correntes de linha na partida direta e na partida estrela triângulo, respectivamente.


A

44 A e 14,66 A.


B

44 A e 25,4 A.


C

76,2 A e 25,4 A.


D

76,2 A e 44 A.


E

132 A e 44 A.

Examine a figura abaixo.


Imagem associada para resolução da questão


Um gerador trifásico de 20000 kVA, 13,8 kV, possui reatância de 15%. Ele alimenta dois motores através de uma linha de transmissão com dois transformadores nas extremidades, conforme diagrama unifilar acima. A potência nominal de um dos motores é de 8000 kVA e do outro 12000 kVA, ambos de 12000 kV e 20% de reatância. Os transformadores trifásicos são ambos de 25000 kVA, 13,2) (115Y kV, com reatância de dispersão de 10%. A reatância em série da linha de transmissão é de 80 Ω. Com base nessas informações, qual a impedância equivalente de Thévenin do sistema, vista pelo gerador?


A

3,93 Ω


B

5,32 Ω


C

8,13 Ω


D

25,32 Ω


E

48,11 Ω

Avalie as afirmativas abaixo, marque V para VERDADEIRO ou F para FALSO e assinale a alternativa com a sequência CORRETA:


( ) Sulfatação ocorre quando o motor de arranque envia corrente excessiva para a bateria.

( ) O alternador fornece energia elétrica para os consumidores do veículo quando o motor está ligado.

( ) O motor de partida transforma energia elétrica em energia mecânica.

( ) O alternador precisa fornecer para a bateria uma corrente contínua suficiente para manter a tensão de 13,8 V a 14,5 V.


A

V, F, V, V.


B

V, V, F, F.


C

F, V, V, F.


D

F, V, V, V.


E

V, V, V, V.

O Teorema de Thévenin é uma das ferramentas fundamentais da análise de circuitos elétricos lineares, permitindo simplificar qualquer rede complexa (composta por elementos lineares e fontes) vista a partir de dois terminais de acesso em um circuito equivalente simples, constituído por uma única fonte de tensão em série com uma resistência equivalente. A Figura 1 abaixo ilustra um circuito de aplicação para o Teorema de Thévenin:

Imagem associada para resolução da questão

Figura 1

Considerando os conceitos gerais, os procedimentos de cálculo e as limitações da aplicação do Teorema de Thévenin para qualquer circuito elétrico linear, assinale a alternativa INCORRETA.


A

A tensão equivalente de Thévenin () corresponde à tensão de circuito aberto medida ou calculada entre os terminais de interesse da rede.


B

Para determinar a resistência equivalente de Thévenin () em um circuito constituído exclusivamente por fontes independentes e resistores, deve-se desativar todas as fontes independentes, substituindo as fontes de tensão por curto-circuitos e as fontes de corrente por circuitos abertos, calculando-se a resistência equivalente vista dos terminais.


C

A resistência equivalente de Thévenin () calculada para uma dada rede passa a ser inválida se a resistência de carga () conectada aos terminais for alterada, exigindo um novo cálculo completo de para cada novo valor de carga.


D

Em circuitos que contêm fontes dependentes (controladas), a resistência equivalente () não pode ser obtida apenas pelo desligamento de todas as fontes; deve-se desativar as fontes independentes e aplicar uma fonte externa de teste ( ou ) nos terminais de interesse para determinar a relação entre a tensão e a corrente resultantes nos terminais.

Para o circuito a seguir, faz-se o equivalente de Thévenin entre os pontos A e B.


Imagem associada para resolução da questão

Os valores da tensão e da resistência de Thévenin, respectivamente, são




A

12 V e 12 Ω.


B

6 V e 6 Ω.


C

12 V e 4 Ω.


D

6 V e 12 Ω.


E

3 V e 2 Ω.

Um circuito tem seu equivalente de Thévenin dado por: VTh = 20 V e RTh = 10 Ω. Ao transformar esse circuito no equivalente de Norton, o valor da resistência e da corrente de Norton são, respectivamente,


A

10 Ω e 1 A.


B

20 Ω e 1 A.


C

20 Ω e 2 A.


D

10 Ω e 10 A.


E

10 Ω e 2 A.

A Figura a seguir mostra um circuito elétrico puramente resistivo com todos os seus componentes considerados ideais. Esse circuito é alimentado por uma fonte de Tensão Contínua (CC) de 15 volts.


Imagem associada para resolução da questão


Quais são os valores das grandezas Vth e Rth do circuito Equivalente Thevenin, medidos entre os pontos A e B?


A

Vth = 10 V e Rth = 45,8 Ω


B

Vth = 6 V e Rth = 65,0 Ω


C

Vth = 6 V e Rth = 66,6 Ω


D

Vth = 9 V e Rth = 50,0Ω


E

Vth = 9 V e Rth = 60,0Ω

O alimentador principal de uma instalação elétrica monofásica, com tensão nominal de 220 V, atende ao seguinte conjunto de cargas:


Imagem associada para resolução da questão


A corrente que circula pelo alimentador é aproximadamente igual a


A

32,0 A.


B

30,9 A.


C

30,0 A.


D

29,2 A.


E

28,4 A.

Considerando um quadripolo linear e invariante no tempo, descrito por seus parâmetros de impedância (parâmetros z) e no qual as correntes I1 e I2 entram nos pares de terminais 1 e 2, respectivamente, julgue o seguinte item.


O parâmetro z11 corresponde à impedância vista no par de terminais 1 quando o par de terminais 2 se encontra em circuito aberto, isto é, quando a corrente I2 é nula.


C

Certo


E

Errado

Considere um circuito composto por uma fonte de tensão de 40 V em série com um resistor de 5 , chegando ao nó A. A partir desse nó, há dois ramos: o ramo 1, composto por resistor de 10 ligado ao nó B, e um ramo 2, composto por um resistor de 6 em série com uma fonte de corrente independente de 4 A, também conectado ao nó B. O sentido da corrente é em direção ao nó B. Entre os nós A e B, é conectado um resistor de carga RL.


O equivalente de Norton visto dos nós A e B é composto por uma fonte de corrente em paralelo com um resistor, respectivamente, iguais a


A

4 A e 15,0 .


B

4 A e 6,00 .


C

8 A e 3,33 .


D

12 A e 6,00 .


E

12 A e 3,33 .

Considere a rede de dois terminais entre a-b mostrada na figura a seguir.


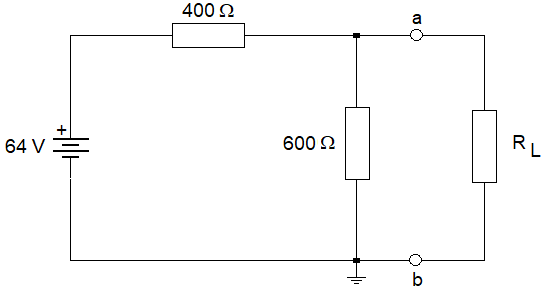

Imagem associada para resolução da questão


O equivalente de Thévenin visto em a-b e a potência dissipada em uma carga RL = 2 Ω conectada entre a-b são:


A

Vth = 3 V; Rth = 1 Ω; PL = 2 W


B

Vth = 6 V; Rth = 1 Ω; PL = 8 W


C

Vth = 3 V; Rth = 2 Ω; PL = 1,1 W


D

Vth = 2 V; Rth = 2 Ω; PL = 0,5 W


E

Vth = 6 V; Rth = 2 Ω; PL = 4,5 W

Examine o circuito representado abaixo.


Imagem associada para resolução da questão


No circuito representado acima todos os componentes são ideais. Considere que esse circuito encontrava-se em regime permanente com o capacitor descarregado quando, em t = 0, a chave CH1 foi comutada (de 1 para 2). Desse modo, a amplitude da tensão senoidal no capacitor, para t > 0, em volts, é igual a:


A

15


B

20


C

30


D

45


E

60

Examine o circuito representado abaixo.


Imagem associada para resolução da questão


O equivalente de Norton do circuito à esquerda dos terminais a e b indicados acima é uma fonte real de corrente com valores da fonte independente de corrente, IN, em amperes, e sua resistência interna, Rтн, em ohms, iguais a, respectivamente:


A

1,0 e 9,0.


B

1,0 e 18.


C

1,5 e 9,0.


D

1,5 e 18.


E

2,0 e 18.

O circuito elétrico apresentado na Figura 2 a seguir opera em regime permanente de Corrente Contínua (CC) e é alimentado por uma fonte de tensão ideal de 10 V. Dado que os indutores são ideais e tomando como referência de potencial o barramento inferior (terra), qual é o valor da resistência equivalente () vista pelos terminais da fonte de tensão? Considere o arredondamento para duas casas decimais, para cima, se o terceiro dígito decimal for maior ou igual a 5.

Imagem associada para resolução da questão

Figura 2


A

3,00 Ω


B

5,22 Ω


C

5,86 Ω


D

17,00 Ω

Analise o circuito abaixo.


Imagem associada para resolução da questão


Sabendo que o circuito é alimentado por uma fonte de tensão continua de 24 V, quais são os valores das grandezas Vth e Rth do circuito equivalente Thévenin, medidos entre os pontos A e B?


A


B


C


D


E

Na análise de transferência de potência de uma fonte para uma carga, é bastante utilizado o circuito equivalente de Thévenin. Com base nesse pressuposto, podemos ajustar a resistência da carga (RL) para obtermos a máxima transferência de potência. Conforme esse preceito, o valor da resistência de carga, em relação à resistência de Thévenin (RTH), é de


A

RL = 0,5xRTH


B

RL = 1xRTH


C

RL = 2xRTH


D

RL = 3xRTH


E

RL = 5xRTH

O Teorema de Norton simplifi ca circuitos complexos, transformando-os em um equivalente, com uma fonte de:


A

tensão em série, com uma resistência


B

tensão em paralelo, com uma resistência


C

corrente em série, com uma resistência


D

corrente em paralelo, com uma resistência

Considere o circuito a seguir:


Imagem associada para resolução da questão


A fonte de corrente do circuito equivalente de Norton para a carga de 70 kΩ é de aproximadamente


A

0,14 mA


B

0,21 mA


C

0,28 mA


D

0,43 mA


E

0,85 mA
