Questões de Concurso sobre Teoremas: Superposição, Thévenin, Norton

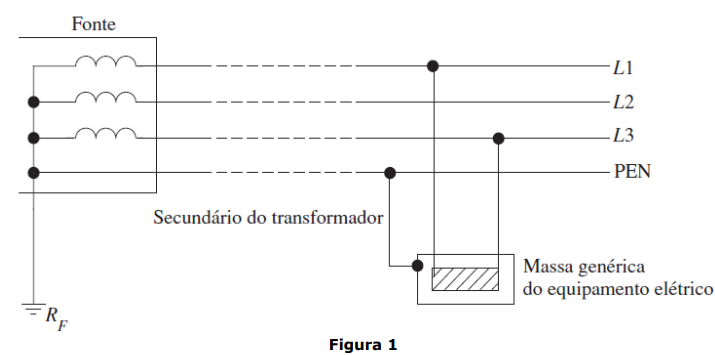

Assinale a alternativa que corresponde ao esquema de aterramento ilustrado na Figura 1 abaixo.

Fonte: Adaptado de Cotrim (2009).

O princípio que estabelece que a tensão elétrica sobre (ou corrente elétrica através de) um elemento em um circuito elétrico linear é a soma algébrica das tensões sobre esse (ou correntes através desse) elemento devido a cada fonte de energia elétrica independente, agindo sozinha, é o:

Pelo teorema de Norton, um circuito linear de dois terminais, contendo fontes e resistências, pode ser transformado em um circuito equivalente, que é formado por uma fonte de corrente em paralelo com a resistência equivalente.

O algoritmo de obtenção dos circuitos equivalentes de Norton e de Thevenin requer que as fontes de tensão do circuito original sejam substituídas por aberturas no circuito.

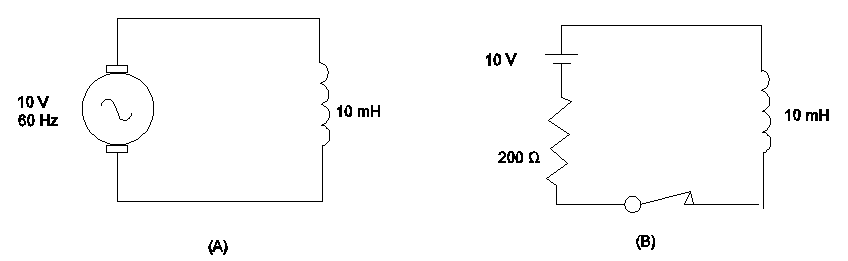

Em qual dos circuitos abaixo a corrente é maior?

Nota 1: considere dois algarismos significativos depois da vírgula (à direita).

Nota 2: considere 𝜋 = 3,14

Considere dois condutores, C e C’, esféricos com raios idênticos. Ambos são eletrizados com cargas q e q’ e potenciais V e V’, respectivamente. Sendo V<V', se os dois forem colocados em contato, em cada um dos condutores, as cargas:

Analise a figura abaixo.

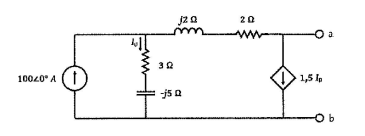

Determine a tensão equivalente de Thévenin do circuito acima vista pelos terminais a-b e assinale a opção correta.

Duas bobinas L₁ e L₂ estão conectadas em série e apresentam uma indutância mútua L_m. Considerando que seus enrolamentos estão dispostos de forma aditiva e bem próximos um do outro, qual é a expressão correta para a indutância total do sistema?

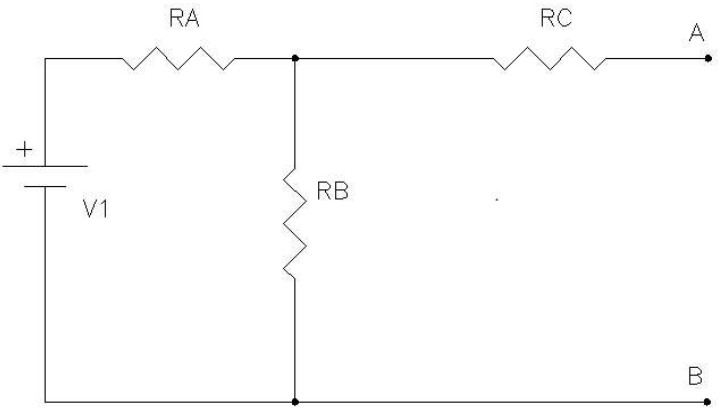

O teorema da máxima transferência de potência é um princípio fundamental na análise de circuitos em corrente contínua (CC), especialmente útil em aplicações em que se deseja extrair a maior quantidade possível de potência de uma fonte para uma carga resistiva. Esse teorema é amplamente utilizado em sistemas de comunicação, fontes de alimentação e circuitos de eletrônica de potência. Considere o circuito representado na figura a seguir, composto pelos seguintes elementos:

RA = 3 ohms

RB = 6 ohms

RC = 2 ohms

V1 = 18 V

Uma carga resistiva R_L será conectada entre os pontos A e B. Com base no teorema da máxima transferência de potência, assinale a alternativa que representa o valor da potência máxima que pode ser dissipada em R_L quando ela for conectada entre os pontos A e B:

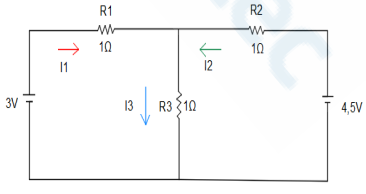

O Princípio da Superposição (ou Teorema da Superposição) é uma ferramenta fundamental na análise de circuitos elétricos lineares com múltiplas fontes independentes de energia (sejam elas de tensão ou de corrente). Analise a figura abaixo e aplique o Teorema da Superposição para determinar as correntes I1 e I2, respectivamente.

Considere um circuito série formado por quatro resistores de 10 Ω, alimentado por uma fonte de 90 V.

Ao considerar um desses resistores como sendo a carga de interesse, o Equivalente de Norton que alimenta essa carga será formado por uma fonte de corrente de:

A complexidade das instalações elétricas faz com que os cálculos de correntes de falta sejam muitas vezes realizados por aproximações.

Algumas hipóteses simplificadoras usadas nos cálculos estão listadas abaixo.

I. A falta é admitida próxima da fonte geradora.

II. A rede de distribuição de baixa tensão não é radial.

III. Os valores de tensão de alimentação e as impedâncias dos diferentes componentes são supostos constantes.

IV. As resistências de contato e as impedâncias de falta não são levadas em consideração.

Marque a opção que apresenta apenas as hipóteses incorretas.

Em um circuito operando em corrente continua, a máxima potência será transferida para uma carga resistiva quando a resistência da carga é igual à resistência de Thévenin vista da carga.

Uma carga resisitiva de 6Ω está ligada ao equivalente de Thévenin de um circuito do qual faz parte, formado por uma Fonte de Thévenin de 40 V e um resistor de Thévenin de 4 Ω. Para o circuito original, encontramos a carga em paralelo com com um resistor de:

Um equipamento elétrico resistivo alimentado por uma tensão U, que se encontra associado em paralelo a mais oito equipamentos iguais a ele, foi retirado do circuito.

O circuito equivalente de Norton, referente ao circuito original, que deve alimentar o equipamento retirado, é formado por

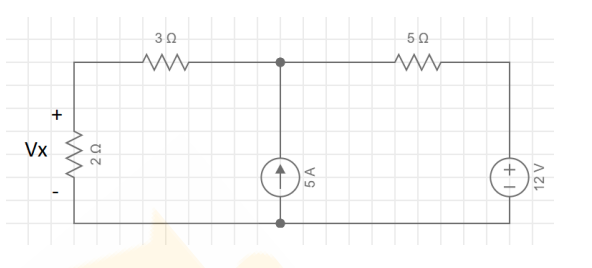

Empregando o teorema da superposição no circuito abaixo, determine Vx’, Vx” e Vx tal que Vx = Vx’ + Vx’’.

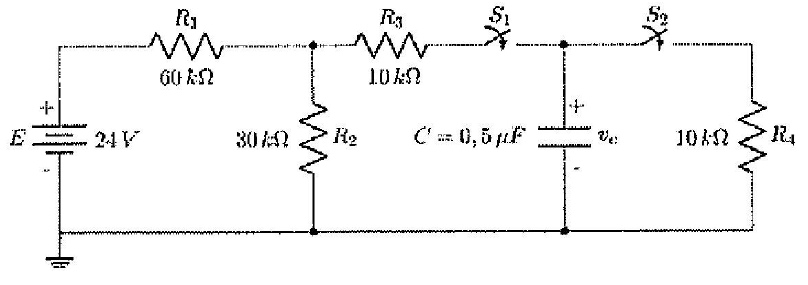

Observe o circuito abaixo com as chaves $S_1$ e $S_2$, inicialmente abertas e assinale a opção correta.

Dados:

No instante t = 0s, a chaves, é fechada;

No instante t = 30ms, a chave $S_1$, é aberta e a chave 5, é fechada; e chave $S_2$ é fechada; e

e^-2 = 0,14.

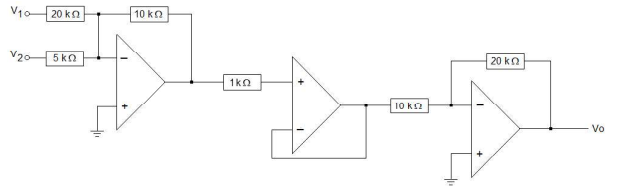

O esquema elétrico mostra parte de um computador analógico processando os sinais de entrada V1 = - 2V e V2 = 1V.

Fonte: Banca Examinadora, 2026.

Considerando componentes ideais, o sinal de saída Vo é

Determine o equivalente de Thévenin (Uth e Rth) do ponto de vista do resistor R3. Considere: R1 = 2kΩ, R2 = 6 kΩ e R3 = 1 kΩ.

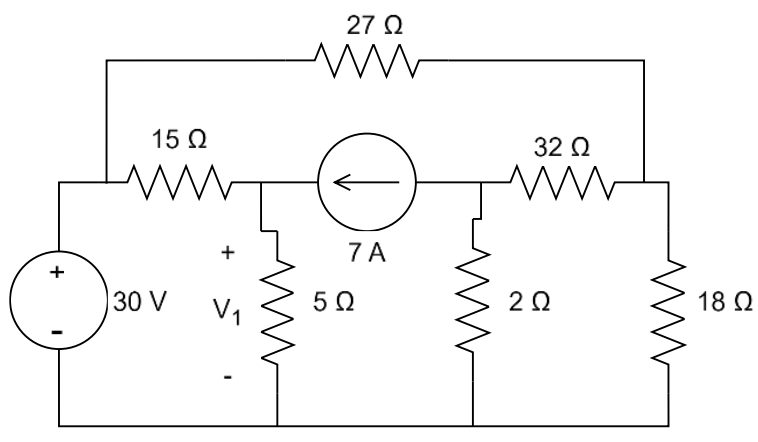

A partir do circuito representado na figura a seguir, utilize o teorema da superposição, calcule o valor da tensão V1 sobre o resistor de 5 Ω, sabendo que essa tensão corresponde apenas à contribuição da fonte de tensão, e assinale a alternativa que apresenta a tensão correta.
