Considere o circuito a seguir:


Imagem associada para resolução da questão


A fonte de corrente do circuito equivalente de Norton para a carga de 70 kΩ é de aproximadamente


A

0,14 mA


B

0,21 mA


C

0,28 mA


D

0,43 mA


E

0,85 mA

Na análise de circuitos elétricos pelo Princípio da Superposição, ao avaliarmos o efeito de uma fonte independente por vez, como devem ser tratadas as demais fontes independentes de tensão e de corrente ideais que são desativadas durante o processo?


A

As fontes de tensão desativadas são substituídas por um curto-circuito e as fontes de corrente desativadas por um circuito aberto.


B

As fontes de tensão desativadas são substituídas por um circuito aberto e as fontes de corrente desativadas por um curto-circuito.


C

Ambas as fontes desativadas devem ser substituídas por circuitos abertos.


D

Ambas as fontes desativadas devem ser substituídas por curtos-circuitos.


E

As fontes de tensão desativadas permanecem intactas no circuito e as fontes de corrente desativadas são desconectadas.

A figura a seguir é um circuito equivalente de Thèvenin.


Imagem associada para resolução da questão


Ao transformá-lo em um circuito equivalente de Norton, o valor da fonte de corrente, em A, será


A

0,01


B

0,1


C

1


D

10


E

100

Um circuito elétrico, alimentado por uma fonte de valor U, possui cinco resistores. Dois resistores iguais a R em série, que se encontram em paralelo com outros dois resistores iguais a 2R também em série. Essa associação está em série com um quinto resistor de valor igual a 2R/3.


Tomando-se um dos resistores de valor igual a 2R, o equivalente de Thévenin que alimenta esse resistor é composto por


A

uma fonte 3𝑈/2 em série com resistência 5𝑅/2.


B

uma fonte 3𝑈/4 em série com resistência 5𝑅/2.


C

uma fonte 3𝑈/4 em série com resistência 3𝑅/2.


D

uma fonte 𝑈/4 em série com resistência 3𝑅/2.


E

uma fonte 𝑈/4 em série com resistência 5𝑅/2.

Caso o circuito em tela seja modelado como um circuito equivalente de Norton a partir dos nós D e B e seja retirado o resistor RL, então o circuito terá uma fonte de corrente IN = 6,25 mA e uma resistência equivalente de Norton RN = 2 .


C

Certo


E

Errado

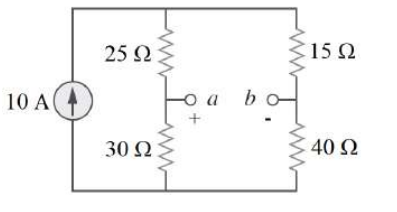

Considere o circuito elétrico alimentado por uma fonte de corrente independente de 10 A, contendo dois ramos resistivos e os terminais a e b. Determine a tensão de Thévenin e a corrente de Norton.


Imagem associada para resolução da questão


A

𝑉𝑇ℎ=- 50 𝑉; 𝐼𝑁=- 1,96 𝐴.


B

𝑉𝑇ℎ=- 50 𝑉; 𝐼𝑁=- 2,94 𝐴.


C

𝑉𝑇ℎ=- 50 𝑉; 𝐼𝑁=- 3,50 𝐴.


D

𝑉𝑇ℎ=- 25 𝑉; 𝐼𝑁=- 0,83 𝐴.


E

𝑉𝑇ℎ=- 75 𝑉; 𝐼𝑁=- 2,73 𝐴.

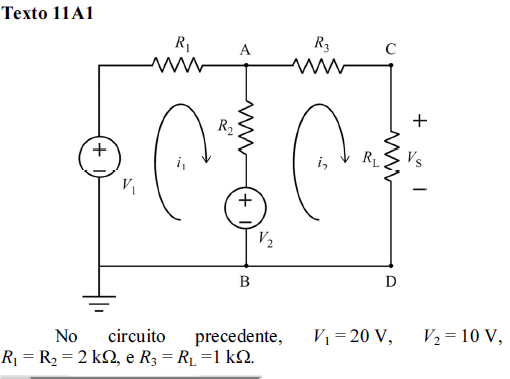

O resistor de carga RL foi retirado do circuito do texto 11A1, ficando os terminais C e D em circuito aberto. Deseja-se obter o circuito equivalente de Thévenin visto a partir dos terminais C e D, considerando-se apenas a parte do circuito à esquerda desses terminais.

Imagem associada para resolução da questão


A partir dessas informações, assinale a opção em que são corretamente apresentados os valores da tensão de Thévenin VTH e da resistência de Thévenin RTH entre os terminais C e D.


A

VTH = 5 V; RTH = 2 kΩ


B

VTH = 10 V; RTH = 2 kΩ


C

VTH = 20 V; RTH = 3 kΩ


D

VTH = 15 V; RTH = 2 kΩ


E

VTH = 15 V; RTH = 1 kΩ

O teorema de Thevénin permite analisar circuitos complexos a partir de terminais específicos do circuito. A análise consiste em encontrar a tensão de circuito aberto vista sob esses terminais e a resistência equivalente também observada sob os mesmos terminais. No circuito, apresentado na figura, com o intuito de se obter o equivalente de Thevénin, visto dos terminais a-b, o primeiro passo é encontrar a tensão de circuito aberto vista sob esses terminais.


Imagem associada para resolução da questão


A esse respeito, o valor da diferença de potencial Uab, é igual a


A

-16 V


B

-12 V


C

10 V


D

12 V


E

16 V

Assinale a alternativa que apresenta o que caracteriza, tecnicamente, um circuito elétrico em corrente alternada (CA) monofásico operando em regime permanente senoidal.


A

Um sistema alimentado por uma única tensão alternada em que, após a extinção dos fenômenos transitórios, todas as tensões e correntes variam senoidalmente com a mesma frequência da fonte.


B

Um sistema no qual a corrente flui em um único sentido, mas sua amplitude oscila entre zero e um valor máximo de forma constante.


C

Um estado do circuito no qual os efeitos de indutores e capacitores são nulos, fazendo com que o circuito se comporte como puramente resistivo.


D

Um circuito que utiliza três condutores de fase para garantir que a potência instantânea entregue à carga seja constante e independente do tempo.


E

Um regime em que a frequência da corrente varia proporcionalmente à carga conectada, buscando manter o fator de potência sempre unitário.

O circuito em destaque mostra fontes contínuas e resistências.


Imagem associada para resolução da questão


Assinale a alternativa que contenha os valores da tensão (Vth) e da resistência (Rth) equivalente de Thévenin entre os pontos a e b.


A

Vth = 15 V e Rth = 11 Ω


B

Vth = 42 V e Rth = 5 Ω


C

Vth = 42 V e Rth = 6 Ω


D

Vth = 42 V e Rth = 11 Ω


E

Vth = 48 V e Rth = 11 Ω

Considere um circuito composto por uma fonte de tensão de 50 V em série com um resistor de 5 que está ligado a um nó de onde saem dois ramos: o ramo 1, composto por resistor de 20 , e o ramo 2, composto por resistor de 10 em série com um resistor de 20 . Os dois ramos se reconectam e em seus terminais está conectado um resistor de carga RL.


O equivalente de Thévenin visto pelos terminais do resistor de carga é composto por uma fonte em série com um resistor, respectivamente, iguais a


A

29,4 V e 3,44 .


B

30,0 V e 5,00 .


C

33,3 V e 3,33 .


D

35,3 V e 3,53 .


E

50,0 V e 12,0 .

Um Eletricista utilizou um contator de categoria AC-1, sem resistores de pré-carga, para realizar a manobra de um banco de capacitores. Após poucas manobras, foi observado que os contatos principais do dispositivo foram danificados. Diante disso, analise as assertivas abaixo e a relação entre elas:


I. O contator de categoria AC-1 é inadequado e tende a falhar prematuramente ao manobrar bancos de capacitores.


PORQUE


II. O contator adequado para realizar a manobra de banco de capacitores é o de categoria AC-3.


Acerca das assertivas, pode-se afirmar que:


A

As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta da I.


B

A asserção I é uma proposição verdadeira, e a asserção II é uma proposição falsa.


C

As asserções I e II são proposições falsas.


D

A asserção I é uma proposição falsa, e a asserção II é uma proposição verdadeira.

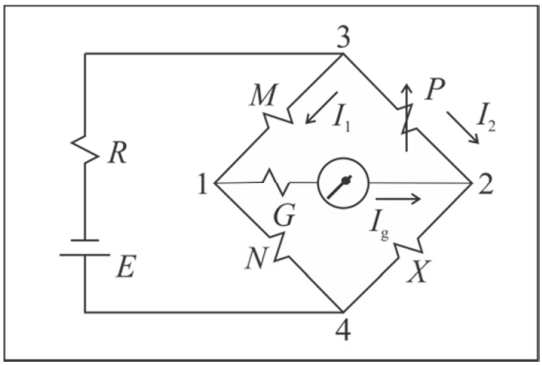

Na ponte de Wheatstone a seguir, a condição de zero no ramo central será obtida quando os parâmetros da rede forem tais que a corrente Ig seja igual a 0, de modo que a tensão entre os pontos 1 e 2 é nula. Na condição de equilíbrio, os produtos entre os resistores opostos deverão ser iguais, quaisquer que sejam os valores de E, R e G.


Imagem associada para resolução da questão


C

Certo


E

Errado

Um Dispositivo Eletrônico Inteligente (IED) multifunção de um vão de entrada de linha de 69 kV de uma subestação está com a entrada analógica de tensão conectada ao secundário de três transformadores de potencial (TPs) e com a entrada analógica de corrente conectada ao secundário de três transformadores de corrente (TCs). Analise as afirmações abaixo e assinale a alternativa correta.


A

Os secundários do TP e do TC devem estar abertos sempre que o IED for retirado de serviço.


B

Os secundários do TP e do TC devem estar curtos-circuitados sempre que o IED é retirado de serviço.


C

A secundário do TP deve estar aberto e o secundário do TC deve estar curto-circuitado sempre que o IED é retirado de serviço.


D

O secundário do TP deve estar curto-circuitado e o secundário do TC deve estar aberto sempre que o IED é retirado de serviço.

Com relação ao esquema de aterramento TN-S, é correto afirmar:


A

existe um ponto da alimentação diretamente ligado à terra.


B

todas as partes vivas da instalação são isoladas em relação à terra.


C

as funções de neutro e proteção são compartilhadas por um único condutor, chamado PEN.


D

as massas da instalação são diretamente aterradas, independentemente do aterramento eventual de um ponto da alimentação.

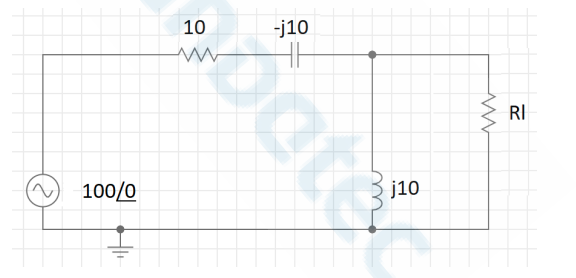

Com base na imagem abaixo, assinale a alternativa que indica o equivalente Thévenin visto pela carga Rl.


Imagem associada para resolução da questão




A

𝑍𝑡ℎ = 10√2 ∠45° ; 𝑉𝑡ℎ = 100∠90°


B

𝑍𝑡ℎ = 10 ∠45° ; 𝑉𝑡ℎ = 10∠90°


C

𝑍𝑡ℎ = 10√3 ∠45° ; 𝑉𝑡ℎ = 100∠90°


D

𝑍𝑡ℎ = 10√2 ∠45° ; 𝑉𝑡ℎ = 100∠45°


E

𝑍𝑡ℎ = 10√2 ∠45° ; 𝑉𝑡ℎ = 100∠ − 45°

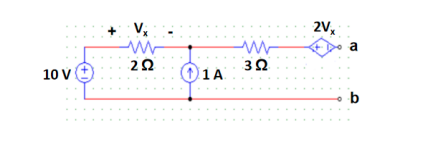

Considerando o circuito apresentado a seguir:


Imagem associada para resolução da questão


A opção que representa, respectivamente, a tensão de Thevenin (Vth) e a resistência de Thevenin (Rth) equivalentes vistas entre os terminais A e B é


A

10V e 2,5Ω


B

16V e 2Ω


C

5V e 2,5Ω


D

20V e 2Ω


E

4V e 2Ω
