Se o resistor RL for retirado do circuito, então o...
1
Q4421376
Teclas de Atalhos
Compartilhar

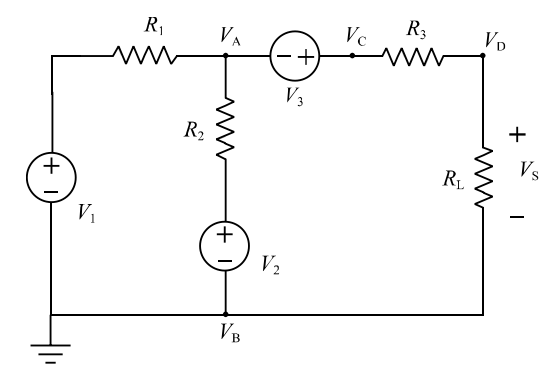

No circuito ilustrado na figura precedente, o nó VB tem tensão igual a zero e é a referência desse circuito, no qual V1 = 10 V, V2 = V3 = 5 V, R1=R2 = 2 k, R3 = 1 k e RL = 8 k.
A partir dessas informações, julgue os itens a seguir.
Se o resistor RL for retirado do circuito, então o equivalente de Thévenin, a partir dos nós D e B, conterá uma fonte de tensão, VTH = 12,5 V, e uma resistência, RTH = 2 k .
