Analise as afirmações abaixo e assinale a alternativa correta:


A

A Potência elétrica P medida em qualquer parte de um circuito é igual à corrente I nessa parte dividida pela tensão V nessa parte do circuito.


B

O valor da potência pode ser conhecido multiplicando-se o valor da corrente I(elevada ao quadrado) pelo valor da resistência do circuito, (P = I2 x R).


C

O valor da potência pode ser conhecido multiplicandose o valor da tensão V(elevada ao quadrado) pelo valor da resistência do circuito, (P = V2 x R).


D

O valor da potência pode ser conhecido somando-se o valor da corrente I pelo valor da resistência R (elevada ao quadrado).

Uma pessoa mudou-se para outra cidade. Ela trouxe consigo um chuveiro elétrico, cuja potência nominal é de 5500 W, que funcionava perfeitamente quando ligado à rede elétrica da localidade anterior, cuja tensão é 110 V. Ao chegar na nova cidade, ela soube que a tensão da rede elétrica local é de 220 V. Na nova instalação elétrica, para que o chuveiro elétrico continue a dissipar, por efeito Joule, com a mesma potência que era obtida na outra localidade, a sua resistência elétrica deve corresponder ao disposto na alternativa:


A

Deve ser diminuída em 50%.


B

Deve ser mantida inalterada.


C

Deve ser duplicada.


D

Deve ser quadruplicada.

Considerando o sinal de entrada em um circuito na forma: v(t)=VmCos (wt), assinale a alternativa correta.


A

O valor da potência dissipada no circuito independe das características dos capacitores e indutores que o circuito tenha.


B

Mesmo que o circuito seja puramente resistivo, há defasagem entre os sinais de corrente e tensão.


C

A potência média do sinal de entrada é a mesma se o sinal de entrada for substituído por v(t)=VmSen(π960;/2).


D

Se o circuito for do tipo RC, sua constante de tempo será 1/RC.


E

A partir de 3 constantes de tempo é possível dizer que a carga no circuito está estabilizada.

Uma carga apresenta fator de potência 0,8 atrasado. A potência ativa (média) é 8kW. Qual a potência reativa e aparente da carga?


A

Q = 6kVAr capacitivo e S = 10kVA.


B

Q = 4kVAr capacitivo e S = 6kVA.


C

Q = 6kVAr indutivo e S = 10kVA.


D

Q = 4kVAr indutivo e S = 6kVA.

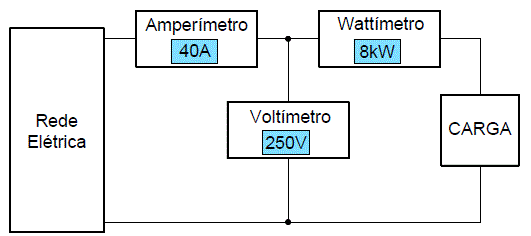

O diagrama abaixo apresenta um circuito com instrumentos ideais, registrando as leituras mostradas nele. De acordo com esses instrumentos, determine a potência reativa do sistema em kVAr.

Imagem associada para resolução da questão

Assinale a alternativa correta:


A

1.


B

6.


C

2.


D

4.


E

8.

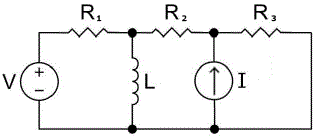

Analise a seguir o circuito. Ele possui uma fonte de tensão de 25V e uma fonte de corrente de 9A, e ainda acoplados a elas, uma R1 de 100Ω, R2 de 36Ω e R3 de 18Ω e L de 2H.

Imagem associada para resolução da questão

Qual é a potência dissipada no resistor R3 quando o circuito atinge regime permanente?


A

648W.


B

162W.


C

324W.


D

1296W.


E

Impossível determinar.

Assinale a alternativa correta com relação ao fator de potência, considerando uma fonte de tensão senoidal e a alimentação de cargas lineares e não-lineares.


A

O fator de potência é calculado pela relação entre potência ativa e potência aparente para qualquer tipo de carga.


B

O fator de potência pode ser determinado pelo cosseno do ângulo de defasagem entre a tensão e a corrente para qualquer tipo de carga.


C

Se a corrente de entrada estiver em fase com a tensão, o fator de potência será unitário, independentemente do tipo de carga.


D

A adição de capacitores é aconselhada para a correção do fator de potência de qualquer carga linear.


E

A adição de capacitores para correção do fator de potência aumentará o fator de potência da instalação para qualquer condição.

A Tabela 1, a seguir, mostra a potência e o tempo de operação diário de alguns equipamentos de uma residência, antes de uma ação para redução do consumo de energia elétrica. A Tabela 2 mostra a situação depois da ação para redução do consumo.


Tabela 1: situação antes da ação de eficientização


Equipamento

Potência (W)

Quantidade

Tempo diário individual (h)

Chuveiro

7500

2

0,5

Lâmpada fluorescente compacta

15

20

8

Geladeira

150

1

8


Tabela 2: situação depois da ação de eficientização


Equipamento

Potência (W)

Quantidade

Tempo diário individual (h)

Chuveiro

5000

2

0,4

Lâmpada de led

9

20

6

Geladeira

120

1

8


Suponha que o consumo de energia elétrica de outros equipamentos, em 30 dias, seja, inicialmente, de 67 kWh e tenha redução de 12% após a ação de eficientização. Qual é o valor percentual aproximado de redução do consumo de energia elétrica da residência?


A

20%


B

30%


C

40%


D

50%

Uma carga monofásica indutiva está conectada em paralelo com um capacitor de 300 [microfarads], que corrige o fator de potência do conjunto carga e capacitor para o valor unitário. Dado que a tensão de alimentação do conjunto é 1 000 [V], que a corrente fornecida ao conjunto é 150 [A] e que a frequência angular do sistema é 300 [rad/s], assinale a alternativa que apresenta corretamente o valor da potência complexa consumida pela carga, em [kVA].


A

(50 – j · 23)


B

(50 + j · 23)


C

(75 + j · 45)


D

(150 + j · 90)


E

(150 – j · 90)

O técnico responsável pela manutenção de um equipamento eletrônico verificou que o equipamento está com problemas no seu funcionamento. Nos testes realizados, foi observado que não estava ocorrendo a máxima transferência de potência. Para chegar a esse diagnóstico, baseou-se no seguinte problema:


A

A resistência da carga ligada ao equipamento é igual à resistência Thévenin do circuito.


B

O valor da tensão na carga é metade do valor da máxima tensão aplicada ao circuito.


C

A corrente medida na carga está diferente da metade do seu valor máximo possível.


D

Os valores de tensão e corrente medidos na carga do equipamento são iguais à metade dos seus valores máximos possíveis no circuito.

Um aquecedor elétrico possui duas resistências de valores iguais de 40 Ω cada. Considerando uma alimentação de 200 V(RMS), a potência dissipada quando os dois resistores são ligados em paralelo à alimentação e quando são ligados em série com a alimentação são, respectivamente, em (W)


A

500 − 1.000.


B

2.000 − 500.


C

8.000 − 1.000.


D

4.000 − 2.000.


E

1.000 − 2.000.

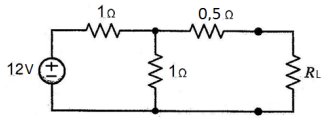

Considerando o circuito de corrente contínua abaixo a potência máxima transferida para a resistência RL é o valor apresentado na alternativa:


Imagem associada para resolução da questão


A

9 W.


B

18W.


C

12W.


D

36W.


E

24W.

Um sistema de potência constituído por duas cargas lineares conectadas em paralelo é alimentado por uma tensão de linha de 480 VRMS. A carga 1 (L1) tem potência de 100 kW e fator de potência (FP) atrasado igual a 0,9. A carga 2 (L2) tem potência de 80 kVA e fator de potência (FP) indutivo igual a 0,8.


Com relação ao enunciado, considere que as tensões nos terminais das cargas sejam de 480 VRMS, analise as proposições e assinale (V) para verdadeira e (F) para falsa.


( ) É correto afirmar que a soma de |SL1| + |SL2| é igual a potência aparente das duas cargas vistas pela fonte. Observação: |SLi| é o módulo da potência complexa da carga i.


( ) O valor da potência do banco de capacitores a ser conectado em paralelo com as cargas L1 e L2 para transformar FP=1 está entre 90 kVAr e 100 kVAr.


( ) Não é necessário o uso de um banco de capacitores para fazer com que o FP do sistema seja aproximadamente igual a 1, uma vez que as potências reativas das cargas L1 e L2 se cancelam.


( ) O valor da capacitância total do banco trifásico de capacitores a ser conectado em paralelo às cargas L1 e L2 para transformar FP=1 pode ser calculado a partir de Imagem associada para resolução da questão


( ) Após corrigir o FP do conjunto fazendo-o aproximadamente igual a 1, a corrente que passa a fluir da fonte para as cargas diminuiu.


Imagem associada para resolução da questão



Assinale a alternativa correta, de cima para baixo



A

( ) F – V – F – F – V


B

( ) V – V – F – F – V


C

( ) F – F – V – V – F


D

( ) F – V – F – V – V


E

( ) F – F – V – F – V

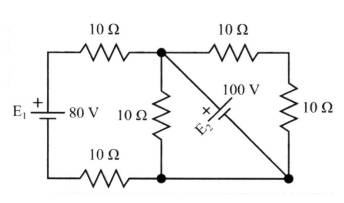

Sobre a bateria E2 do circuito seguinte, marque a alternativa correta.


Imagem associada para resolução da questão


A

A bateria E2 recebe 1600 W


B

A bateria E2 fornece 1600 W.


C

A bateria E2 fornece 1700 W.


D

A bateria E2 recebe 1700 W.


E

A bateria E2 está em curto.

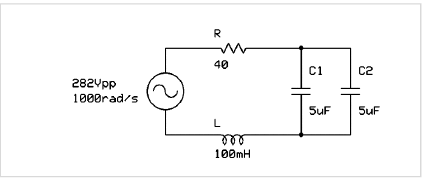

No circuito ao lado, sendo PT a potência ativa total (medida em W ou kW) e QT a potência reativa total (medida em VAR ou kVAR) fornecidas pela fonte, o módulo da razão QT/PT é igual a:

Imagem associada para resolução da questão


A
0,25.

B
0,40.

C
0,50.

D
0,80.

E
0,85.
