Questões de Concurso sobre Potência: Instantânea, Ativa, Reativa, Aparente e Complexa

Além da tensão e da corrente, a potência é um parâmetro muito importante para o dimensionamento dos diversos equipamentos elétricos. A capacidade de um consumidor de produzir trabalho em um determinado tempo, a partir da energia elétrica, é chamada de potência elétrica. Em circuitos de corrente alternada com cargas indutivas e/ou capacitivas, ocorre uma defasagem entre tensão e corrente. Isso nos leva a considerar três tipos de potência.

Analise as assertivas a seguir:

I- Potência qualitativa (PQL)

II- Potência quantitativa (PQ)

III- Potência reativa (Q)

IV- Potência ativa (P)

V- Potência aparente (S)

Com relação aos tipos de potência, estão corretas as assertivas:

Com base nas grandezas elétricas, assinalar a alternativa que preenche a lacuna abaixo CORRETAMENTE:

__________ elétrica é a força elétrica que provoca a circulação de corrente, que faz as cargas elétricas entrarem em movimento.

Um circuito elétrico é por composto por uma fonte senoidal monofásica com valor médio de tensão igual a 200V em série com dois resistores 10$\Omega$ .

O valor da tensão eficaz em um dos resistores é igual a

A potência, essencial para o cálculo do consumo de energia elétrica em equipamentos, é a taxa com a qual a energia elétrica é transferida ou convertida em outra forma de energia em um circuito elétrico.

A potência complexa absorvida por uma carga trifásica, simétrica e equilibrada, é:

Uma estufa elétrica monofásica absorve uma potência de 1000W, quando ligada em um circuito com tensão de 127V. Assinale a alternativa que representa o valor da corrente elétrica que circula por esse circuito:

No dimensionamento de cabos e condutores, a capacidade de condução de corrente é o principal fator a ser considerado. Para garantir um dimensionamento adequado, é necessário calcular, com precisão, as correntes elétricas envolvidas. Em um circuito responsável por alimentar um motor elétrico trifásico de 2640 W, conectado a uma rede com tensão nominal de 380/220 V, qual é a corrente elétrica que circula nos condutores fase? Marque a alternativa correta.

Considere a expressão abaixo:

$P=\frac{1}{T}{\int }_t^{t+T}$ i(t)v(t)dt

Sabe-se que T representa o período, i(t) a corrente instantânea e v(t) a tensão instantânea no elemento.

Assinale a alternativa que trata a correta potência em dado elemento calculada pela expressão.

O valor da potência dissipada no resistor R3 é menor que 10 mW.

Em um motor elétrico, com 5.6A e 1000 W quando ligado a plena carga, a tensão da rede é 220v, o ângulo é de 35°, cosseno do ângulo é 0.85 e o seno é 0.52, a potência reativa do motor é aproximadamente:

O triângulo das potências é formado pelas potências ativa (P), reativa (Q) e aparente (S).

Assinale a alternativa que corretamente relaciona as potências para obtenção do fator de potência (FP).

Uma instalação consome 3,5 kW de potência ativa, com um fator de potência de 0,8. Qual é a potência reativa?

Considere o circuito a seguir.

Considerando-se que foi inserido um resistor na carga RL, que produz a máxima transferência de potência, qual a potência, em W, que a carga absorve?

Uma instalação elétrica trifásica possui uma potência ativa de 60 kW e fator de potência atrasado de 0,6.

Qual o valor de potência reativa do banco de capacitores que deve ser instalado em paralelo, para que a instalação possua fator de potência unitário?

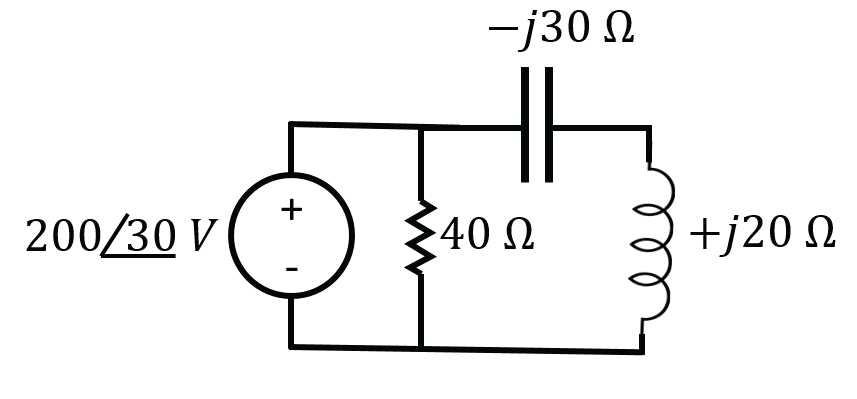

Considere uma fonte senoidal com amplitude de 200 V e defasagem de 30 graus ligada a uma carga conforme ilustrado a seguir.

Qual a potência média, em kW, fornecida pela fonte de tensão?

Se P1 e P2 denotam as potências dissipadas pelos resistores respectivamente nas configurações em série e em paralelo, então P2 é superior a 5×P1.

Um circuito CA constituído pela associação de resistores, indutores e capacitores ideais estará em ressonância se o seu fator de potência visto dos seus terminais for igual a 1.

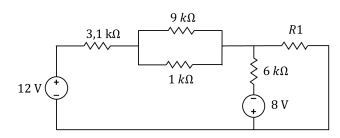

Analise o circuito apresentado a seguir.

Qual o valor de R1 que resulta na máxima transferência de potência a esse elemento, e o valor da máxima potência dissipada em R1, respectivamente?

Uma fonte senoidal monofásica de $200\angle 50ºV$ alimenta uma carga. A corrente elétrica desse circuito é de $10\angle 20ºA$.

A potência ativa solicitada pela carga e seu fator de potência são iguais a, respectivamente:

Observa a tabela abaixo, com os fatores multiplicativos do wattímetro.

Uma impedância com predominância indutiva solicita, da rede de 150 V, uma corrente de 6 A. Ao utilizar-se um wattímetro, nesse circuito, o seu ponteiro deflexiona até parar na indicação 15. A potência reativa, em volt-ampère-reativo, é igual a:
