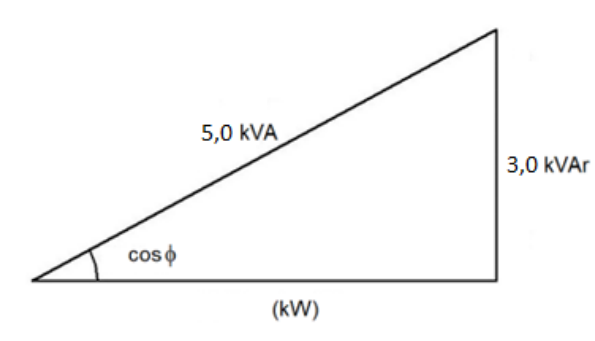

Considere um sistema que está consumindo energia Ativa, Reativa e aparente conforme a figura a seguir:

Qual é o valor da Potência Ativa (kW) e o fator de potência (cos ɸ) respectivamente?
4,0 kW e 0,75
3,0 kW e 0,92
6,4 kW e 0,78
6,4 kW e 0,92
4,0 kW e 0,80

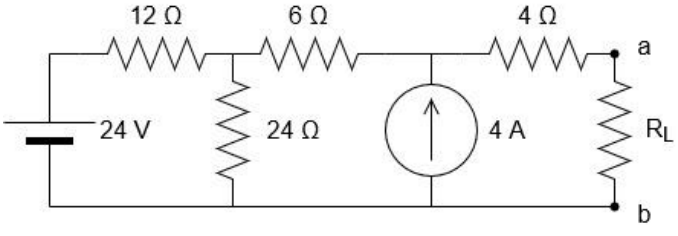

Para o circuito da figura a seguir, encontre o valor da resistência de carga 𝑹𝑳 para que haja máxima transferência de potência a essa mesma carga. Calcule também o valor da potência máxima.

𝑅𝐿 = 18 Ω 𝑒 𝑃𝑚á𝑥 = 72 𝑊.
𝑅𝐿 = 18 Ω 𝑒 𝑃𝑚á𝑥 = 1 𝑊.
𝑅𝐿 = 18 Ω 𝑒 𝑃𝑚á𝑥 = 288 𝑊.
𝑅𝐿 = 48 Ω 𝑒 𝑃𝑚á𝑥 = 27 𝑊.
𝑅𝐿 = 18 Ω 𝑒 𝑃𝑚á𝑥 = 4 𝑊.

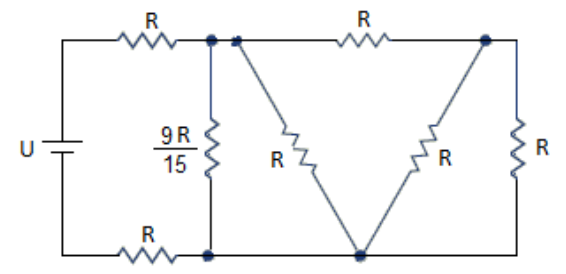

Considere o circuito abaixo, onde R = 10 Ω e U = 69V:

A potência elétrica envolvida no circuito é de
69W.
127W.
207W.
350W.
690W.
Sobre alguns conceitos relacionados à potência, analise as assertivas abaixo, assinalando V, se verdadeiras, ou F, se falsas.
( ) Para a máxima transferência de potência média, a impedância da carga, ZL, deve ser igual ao conjugado complexo da impedância de Thévenin, ZTh.
( ) Potência aparente (em VA) é o produto dos valores RMS da tensão e da corrente.
( ) Potência complexa (em VA) é o produto do fasor de tensão RMS e o conjugado complexo do fasor de corrente RMS. Por ser um número complexo, sua parte real é a potência aparente e sua parte imaginária é a potência reativa Q.
( ) O processo de diminuir o fator de potência sem alterar a tensão ou corrente para a carga original é conhecido como correção do fator de potência.
A ordem correta de preenchimento dos parênteses, de cima para baixo, é:
V – V – F – F.
V – F – F – V.
V – F – V – F.
F – V – F – V.
F – F – V – V.

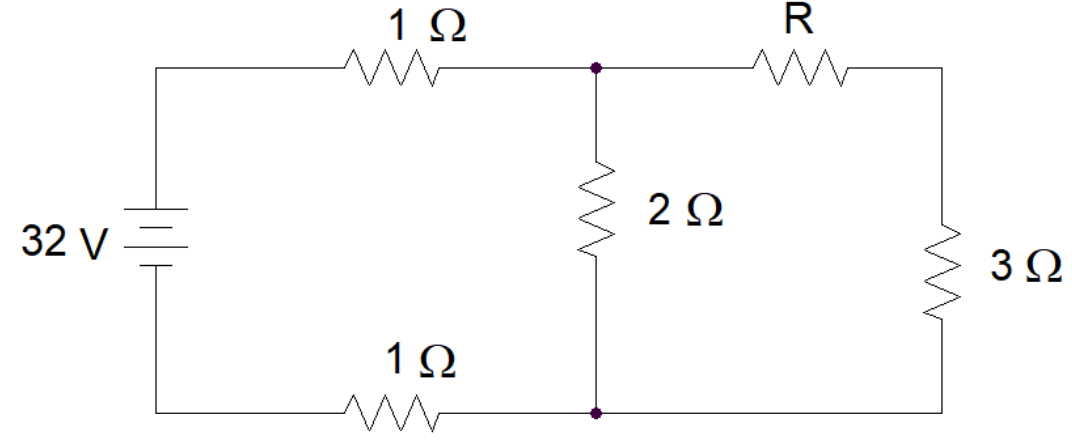

No circuito apresentado abaixo, o valor máximo de potência que pode ser dissipada no resistor R é igual a:

8 W.
40 W.
16 W.
24 W.
32 W.
Para um sistema potência ativa de 1732W e potência reativa de -1000Var, o fator de potência será de:
0,5 indutivo.
0,87 indutivo.
0,5 capacitivo.
0,87 capacitivo.
0,707 indutivo.
A eficiência de um sistema pode ser calculada pela razão entre a potência de saída e a potência de entrada.
Certo
Errado
Uma fonte com 14 V de tensão de pico conectada a um resistor dissipará a mesma quantidade de energia que uma fonte de tensão contínua de 10 V ligada ao mesmo resistor.
Certo
Errado
Determine a potência aparente S e a corrente I, ambas em módulo, de um motor que consome 27 kW com FP = 0,90 (fator de potência) para a tensão de 220 V.
S = 40 kVA; I = 146,464646...A
S = 30 kVA; I = 136,363636...A
S = 20 kVA; I = 126,262626...A
S = 10 kVA; I = 116,161616...A
Faltam dados para determinar S e I.
Considere cargas trifásicas equilibradas conectadas em estrela em que VL é a tensão eficaz de linha; VF, a tensão eficaz de fase; IL, a corrente eficaz de linha; e θ, o ângulo entre a tensão e a corrente.
Qual a equação correta para o cálculo da potência aparente total (ST) demandada pela carga?
ST = 3 VLIL
ST = 2 VFIL
ST = 3VLIL
ST = 33 VLIL cos θ
ST = 33 VFIL cos θ

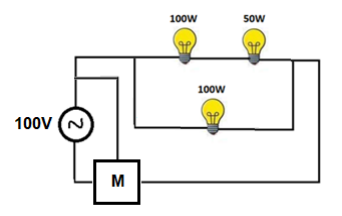

Sabendo que as lâmpadas apresentam as potências de 100W e 50W se forem ligadas diretamente em uma rede elétrica na tensão de 100V, determine a energia medida pelo medidor M em KWh se o circuito ficar ligado todos os dias por 10 h durante 30 dias. Considere o valor sem casas decimais.

10 KWh.
20 KWh.
30 KWh.
40 KWh.
50 KWh.
Assinale a alternativa que indica a potência reativa, considerando-se uma carga de 300 VA e fp = 0,60 atrasado.
350 var
180 var
240 var
190 var
Observe a figura a seguir.

Figura 1: Circuito elétrico contendo apenas elementos ideais. Os símbolos pontos significam nós elétricos.
A potência transferida a uma carga RL por um circuito de corrente contínua, apresentado na Figura 1, será máxima quando a resistência desta carga for aproximadamente
8,8 Ω.
11 Ω.
13,9 Ω.
19 Ω.
36,2 Ω.
Considere o circuito abaixo:

A potência entregue pela fonte 𝑣𝑔 = 10𝑐𝑜𝑠(𝑡) será igual a:
3,0 W
4,0 W
1,5 W
2,5 W
2,0 W
Uma carga trifásica indutiva tem os seguintes dados de placa: Tensão Nominal: 220/380 V; Corrente nominal: 14 / 8,1 A; FP = 0,80. A potência ativa e a potência aparente absorvidas da rede por essa carga são, em valores aproximados, respectivamente (considerar 30,5 = 1,732):
P = 4,26 kW; S = 5,33 kVA
P = 2,46 kW; S = 3,08 kVA
P = 1,78 kW; S = 2,22 kVA
P = 7,37 kW; S = 9,21 kVA
P = 4,85 kW; S = 6,06 kVA

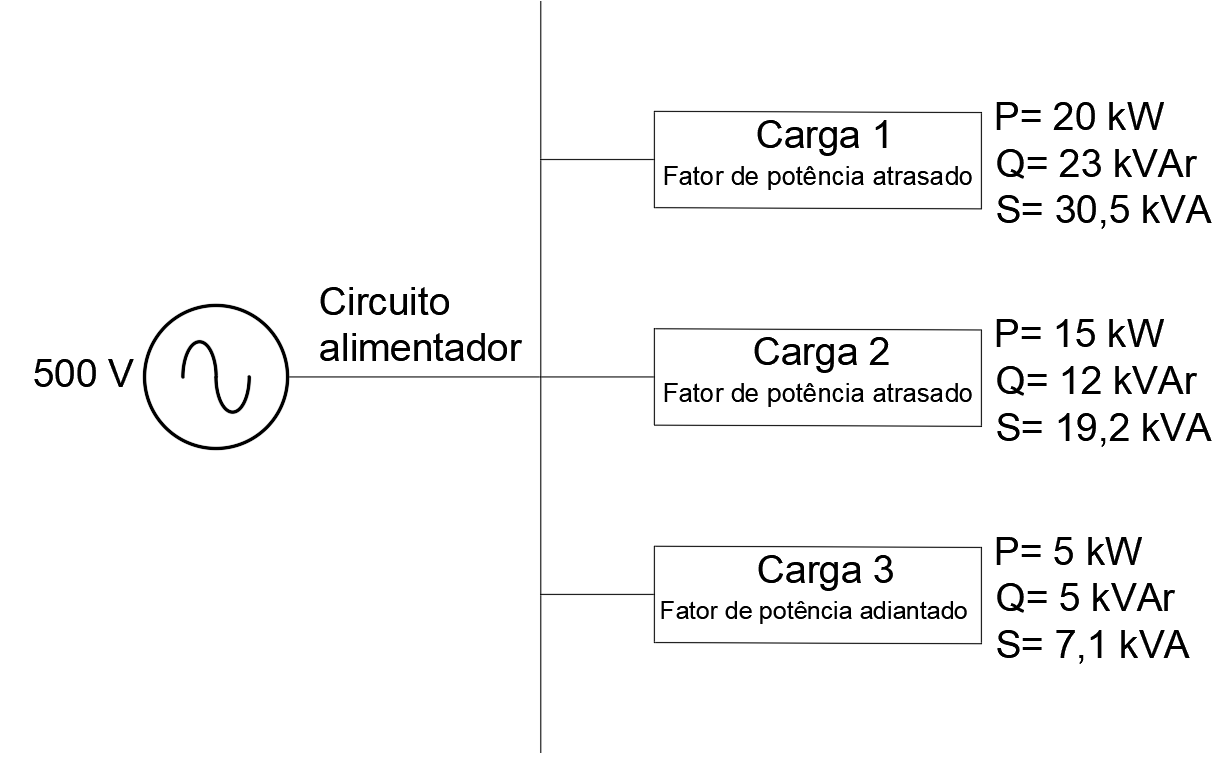

O diagrama a seguir apresenta as características de potência de um sistema elétrico constituído de três cargas de corrente alternada que funcionam conectadas em paralelo a uma fonte de tensão de 500 V por meio de um circuito alimentador.

Considerando as informações apresentadas, é correto afirmar que:
O fator de potência do sistema elétrico é aproximadamente 0,7 indutivo
A potência aparente total do sistema elétrico é de 56,6 kVA
A potência reativa total do sistema elétrico é de 40 kVAr
O fator de potência do sistema elétrico é capacitivo
A corrente elétrica no circuito alimentador é de 100 A
Um circuito se encontra em uma caixa selada com dois terminais denominados a e b. Em um primeiro momento, foi conectado um resistor de 750Ω entre esses terminais a e b e foi medida uma tensão de 18,75V sobre o resistor e uma corrente de 0,025A circulando por ele. Com uma resistência de 10MΩ, as medições de tensão e corrente foram, respectivamente, 25,00V e 0,00A.
Considere-se que os valores medidos representam todos os dígitos dos respectivos medidores, sem arredondamentos pelo operador. A máxima potência que esse circuito pode fornecer e a carga que solicitará essa potência são:
625mW e 250Ω
625mW e 1000Ω
2500mW e 250Ω
2500mW e 1000Ω
Nos laboratórios da Universidade Federal de Alagoas (UFAL), uma série de equipamentos são usados diariamente. Autoclaves são, frequentemente, encontrados nesses laboratórios e têm a função de esterilizar utensílios por meio de altas temperaturas. Considere características puramente resistivas nesses equipamentos e as seguintes especificações (tensão da rede da UFAL de 220V / 380V):
Assinale a alternativa correta que apresenta os valores aproximados de resistências e de correntes máximas, respectivamente, das autoclaves descritas.
Autoclave 1: 30 ohms e 7 A; Autoclave 2: 8 ohms e 27 A.
Autoclave 1: 30 ohms e 7 A; Autoclave 2: 5 ohms e 47 A.
Autoclave 1: 30 ohms e 7 A; Autoclave 2: 3 ohms e 82 A.
Autoclave 1: 90 ohms e 4 A; Autoclave 2: 5 ohms e 27 A.
Autoclave 1: 90 ohms e 4 A; Autoclave 2: 8 ohms e 47 A.
Uma carga tem potência ativa de 1.200 W e fator de potência 0,8 adiantado. A potência reativa dessa carga é
600 VAr indutivo.
600 VAr capacitivo.
800 VAr indutivo.
900 VAr indutivo.
900 VAr capacitivo.
Sejam as seguintes cargas:
■ Carga 1: Potência ativa de 30 kW e fator de potência unitário
■ Carga 2: Potência ativa de 90 kW e potência reativa de 90 kVAr (atrasado)
■ Carga 3: Potência aparente de 100 kVA e fator de potência de 0,8 atrasado.
Colocando as três cargas em paralelo em uma mesma instalação, qual a potência aparente total das cargas?
150 kVA
200 kVA
220 kVA
250 kVA
300 kVA
