Questões de Concurso sobre Potência: Instantânea, Ativa, Reativa, Aparente e Complexa

Uma carga trifásica ligada na rede elétrica de 220 V / 60 Hz usa configuração delta com impedâncias de fase equilibradas de (6 + j8) Ω.

A corrente de linha I_L, o consumo de potência reativa total Q e o Fator de Potência (FP) da carga são, respectivamente

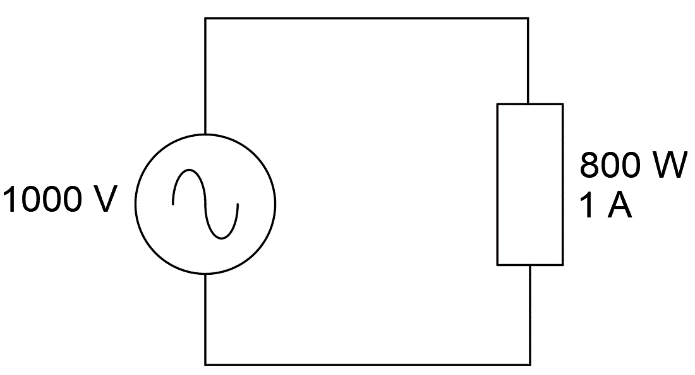

Considere o sistema elétrico apresentado abaixo em que uma fonte de tensão CA alimenta uma carga que opera em regime nominal de tensão, corrente e potência.

De acordo com as informações apresentadas sobre o sistema, é correto afirmar que:

Uma linha trifásica simétrica de 300 V alimenta um motor trifásico que consome 20 kVA com fator de potência 0,6 (indutivo). Esta mesma linha também alimenta uma carga em triângulo, com impedância 24 − j 18 Ω por fase.

Dessa forma, é correto afirmar que a potência reativa total neste circuito é:

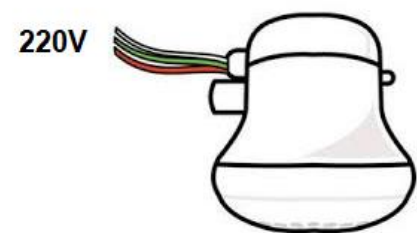

Um chuveiro elétrico de 6.600W está ligado em uma rede elétrica de 220V. Devido a problemas na instalação, o circuito possui uma queda de tensão de 20V. Determine a potência que será entregue na resistência do chuveiro devido ao problema na instalação.

O domínio das grandezas elétricas é de grande importância para os profissionais de todas as áreas da Engenharia. A partir delas, pode-se ter noção, por exemplo, da máxima corrente demandada em circuitos elétricos de indústrias, comércios e residências. Nesse sentido, considere 3 estufas secadoras monofásicas, com características resistivas, ligadas a uma indústria com tensão nominal de fase de 220 Volts e de linha de 380 Volts. Os equipamentos têm potências de 1100 Watts, 4400 Watts e 6600 Watts. A corrente total demandada pelas máquinas, as correntes individuais de cada uma delas e a resistência equivalente dessa associação em paralelo é, respectivamente, de

O fator de demanda de uma instalação elétrica é determinado pela razão entre a potência utilizada e a potência:

A potência complexa descreve o comportamento de circuitos em corrente alternada em regime permanente. A respeito dessa grandeza, analise as afirmativas seguintes e marque a alternativa correta.

I- A potência complexa é matematicamente definida pelo produto do fasor de tensão com o fasor conjugado da corrente elétrica;

II- O significado físico da potência ativa, que é a parte real do fasor potência complexa escrita na forma retangular, é a potência instantânea fornecida pela fonte CA;

III- A potência reativa, que é a parte real do fasor da potência complexa escrita na forma retangular, tem como significado físico criar e manter os campos eletromagnéticos presentes na carga, não produzindo qualquer trabalho útil;

IV- As unidades das potências ativa, reativa e aparente são, respectivamente: Watt (W), Volt-ampère reativo (VAR) e volt-ampère (VA);

A potência elétrica dissipada, em watts, no resistor R₁ é de $\frac{1.600}{9}$W.

Considere uma carga de 800W conectada no secundário de um transformador monofásico, cujo número de espiras do secundário é igual a 180 espiras e uma relação de tensão de 120/12V. Quais são respectivamente os valores das correntes elétricas no primário e secundário desse transformador?

Ao comprar um aquecedor elétrico, você verificou que o mesmo é destinado a uma tensão de 110 V. Visando manter a mesma potência do seu aquecedor e supondo que a tensão de alimentação da sua casa seja de 220 V, você deverá substituir a resistência do equipamento por outra:

Um circuito RLC série é composto por uma resistência de 4 Ω, uma capacitância de 1/1200 F e uma indutância de 1/300 H. O circuito é alimentado com uma tensão elétrica senoidal com valor eficaz de 20 V e frequência de 150/π Hz. Com o circuito operando em regime permanente, analise as seguintes afirmativas e assinale a alternativa correta.

I. A potência elétrica ativa dissipada no circuito é igual a 100 W.

II. O valor eficaz da tensão elétrica no indutor é igual 4 V.

III. O fator de potência do circuito é 0,6 indutivo.

IV. A corrente elétrica está atrasada em relação à tensão elétrica.

A parcela da potência aparente efetivamente transformada em potência mecânica, potência térmica ou potência luminosa corresponde ao conceito de potência

Para o circuito da Figura 1 a seguir, determine a potência da fonte V1 de 5 V. Considere o valor arredondado com 2 casas decimais.

Figura 1

Determine a potência aparente (S) em módulo e ângulo (fase) de uma carga que possui potência real P = 2 kW e potência reativa Q = 2$\sqrt{3}$ 𝑘𝑣𝑎𝑟.

Determine a potência aparente S e a corrente I, ambos em módulo e fase, de um motor que consome 34,64 kW com FP = 0,8660 (fator de potência) para a tensão de 220 V ângulo 0 o .

A potência ativa consumida pela carga é zero.

Uma nova tecnologia é capaz de fabricar baterias de íon-lítio para celular que fornecem tensão de 3 V e têm tamanho bastante compacto. Essas novas baterias conseguem armazenar até 500 joules. Suponha que uma dessas baterias seja utilizada para alimentar um telefone celular que consome continuamente uma corrente de 1 mA. Esse celular poderia operar durante aproximadamente

Um QGBT de 440 V de linha alimenta um motor trifásico, operando com uma corrente de 100 A na linha e fator de potência de 0,75.

A potência ativa do referido motor é, em kW:

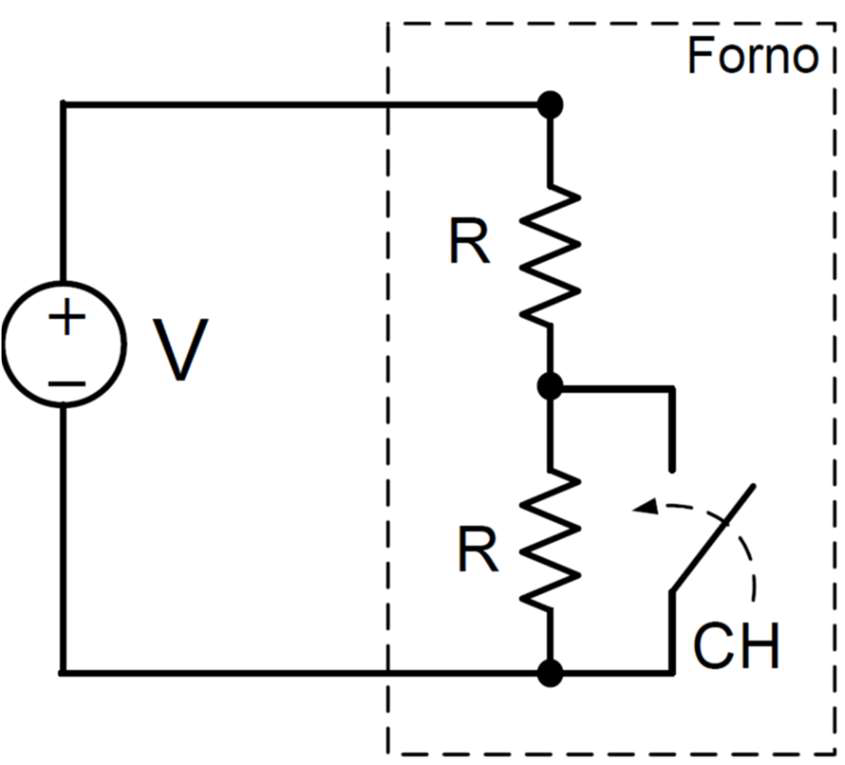

Analise a figura a seguir.

Os resistores no interior do retângulo tracejado representam um forno resistivo com uma chave seletora, CH. Quando a chave é fechada, um dos resistores com resistência de R ohms é curto-circuitado. A potência dissipada pelo forno após o fechamento da chave CH em relação à potência dissipada pelo forno com a chave CH aberta é

Para o circuito apresentado na imagem a seguir, determine a potência no resistor de 1Ω.
