A figura a seguir representa o diagrama fasorial de um circuito.


Imagem associada para resolução da questão


Considere que o fasor tensão tem magnitude de 120V, que o fasor corrente tem magnitude de 30A e que a frequência é de 60Hz. A partir de conhecimentos de circuitos em corrente alternada, assinale a alternativa que corresponde aos valores aproximados dos elementos que compõem a impedância do circuito.


A

2,82 Ω e 7,48mH.


B

2,82 Ω e 10mH.


C

2,82 Ω e 0,9mF.


D

2,82 Ω e 5µH.


E

2,82 Ω e 0,5µF.

Assinale a opção que corresponde à potência média de um dispositivo elétrico cuja tensão em seus terminais seja 10 cos(ωt+15°) V e a corrente que percorra seja i = 40sen(ωt-15°) A.


A

50 W


B

100 W


C

0W


D

-100W


E

-150 W

Independentemente de os resistores estarem associados em série ou em paralelo, a potência total dissipada na associação corresponde à soma das potências dissipadas em cada resistor.


C

Certo


E

Errado

A tensão 𝑣𝑥 (𝑡) = 100sen(𝜔𝑡 − 60° ) e a corrente 𝑖𝑥 (𝑡) = 10cos(𝜔𝑡 − 210° ) foram medidas na entrada de uma instalação elétrica industrial. Com base nas formas de onda da tensão e da corrente para essa instalação elétrica, determine o fator de potência.


A

0,50.


B

0,71.


C

0,86.


D

0,96


E

1,00.

Considere o esquema elétrico mostrado abaixo.


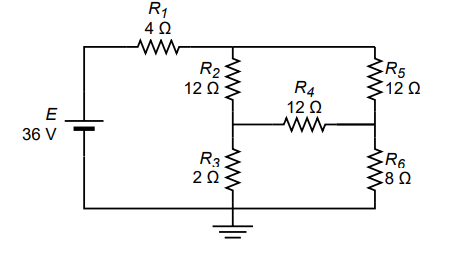

Imagem associada para resolução da questão


Fonte: Banca Examinadora, 2026.


Assumindo componentes ideais, a potência fornecida ao resistor de 6 em estado estável é


A

P = 6 W.


B

P = 3 W.


C

P = 2 W.


D

P = 1,5 W.

Em um circuito bifásico de 380 V, foi medida uma potência reativa de 15 kVAr, com fator de potência de 0,8 atrasado (indutivo). Assinale a alternativa que apresenta corretamente a respectiva potência ativa e aparente desse circuito:


A

12 kW e 18,75 kVA.


B

kW e 22 kVA.


C

18,75 kW e 25 kVA.


D

15 kW e 18,75 kVA.


E

20 kW e 25 kVA.

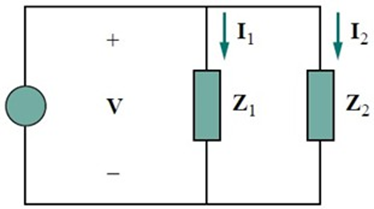

Considerando a Figura 8 e as informações abaixo, calcule a potência total e a corrente total do circuito.


V = 120V/0°

Sz1 = 3√2 kW + 3√2 kvar

Sz2 = 3√2 kW - 3√2 kvar


Imagem associada para resolução da questão


Figura 8


A

STOTAL = 6√2 kvar/45°; I = 40√2 /0° A


B

STOTAL = 6√2 kvar/45°; I = 50√2 /0° A


C

STOTAL = 6√2 kW; I = 50√2 /0° A


D

STOTAL = 6√2 kW; I = 0 (zero)A

Um equipamento alimentado pela rede elétrica apresenta os seguintes dados nominais de placa: 125Vrms, 60Hz, 6,0Arms, 600W. Sobre a potência elétrica absorvida da rede por esse equipamento, é correto afirmar que


A

a potência aparente é 600W, e a potência ativa é 750VA.


B

o fator de potência é aproximadamente 0,8, e a potência aparente é 600W.


C

a potência reativa é aproximadamente 450Var, e a potência aparente é 600W.


D

a potência ativa é aproximadamente 450Var, e a potência reativa é 750VA.


E

a potência aparente é 750VA, e a potência reativa é aproximadamente 450VAr.

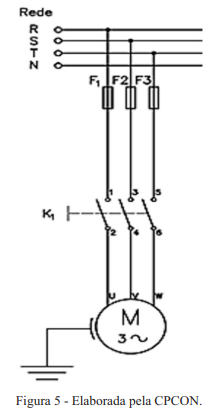

A Secretaria de Obras da Prefeitura de Aviador decidiu automatizar alguns de seus processos de trabalho mais recorrentes. Após a capacitação da equipe de manutenção em conceitos de acionamentos de máquinas elétricas, para o trecho de um diagrama elétrico multifilar, apresentado na Figura 5, foram formuladas as seguintes assertivas:


Imagem associada para resolução da questão


I- Trata-se do diagrama de comando de uma partida Y-Δ.

II- O diagrama corresponde a parte de potência do acionamento de um motor trifásico denominado partida direta.

III- Trata-se de uma partida direta, que é a forma mais adequada para a alimentação elétrica de um motor trifásico, visto que sua corrente nominal é rapidamente alcançada, de modo que não acarreta danos à máquina, garantindo uma maior vida útil para a instalação elétrica e consequentemente para o motor trifásico.

IV- No diagrama apresentado pode-se evidenciar um conjunto de contatos Normalmente Abertos (NA) de um contator trifásico, denominado K1 e que têm por finalidade principal a proteção do motor.


É CORRETO o que se afirma apenas em:


A

II e III.


B

I, III e IV.


C

II e IV.


D

I e III.


E

II.

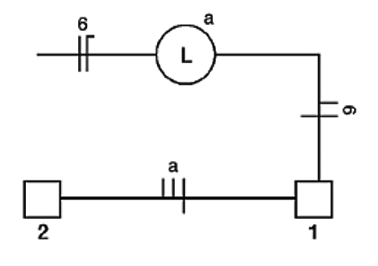

Analise a figura abaixo que trata da instalação elétrica de uma lâmpada “L” através da alimentação do circuito “6” e dois interruptores denominados “1” e “2”.


Imagem associada para resolução da questão


Assinale a alternativa correta em relação à instalação elétrica acima.


A

O interruptor 1 é do tipo simples e o interruptor 2 é do tipo paralelo.


B

A fiação entre a lâmpada “L” e o interruptor 1 contempla um fio fase e um fio neutro.


C

A fiação entre o interruptor 1 e o interruptor 2 contempla um fio neutro e dois fios fase.


D

A fiação entre o interruptor 1 e o interruptor 2 contempla um fio fase dois fios neutro.


E

A fiação entre os interruptores 1 e 2 possui um fio fase e dois fios de retorno.

Um exaustor monofásico opera a 220 V, 4 A, fator de potência 0,85, em sala com ventilação deficiente. Para avaliar aquecimento do circuito e relatório de consumo, estime a potência ativa.


A

1200 W


B

880 W


C

940 W


D

748 W


E

220 W

Um sistema trifásico fornece potência a uma carga para a qual os wattímetros indicam: W1=12kW e W2=6kW. Com base nas leituras obtidas pelo método dos dois wattímetros, calcule o fator de potência da carga e assinale a opção correta.


A

0,5


B

0,707


C

0,9


D

0,866


E

1,0

Uma carga trifásica ligada em estrela usa impedâncias de fase iguais de 6 + j8 ohms, sendo alimentada por um sistema de 220 V / 60 Hz. A potência ativa consumida pela carga é


A

2,9 kW.


B

8,7 kW.


C

8,1 kW.


D

4,8 kW.

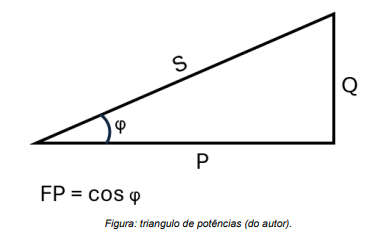

Em circuitos elétricos de corrente alternada que alimentam motores e demais cargas com características indutivas e capacitivas, surgem tipos de potências distintas.

Nestes circuitos existem três diferentes tipos de potência, conhecidas como: Potência Ativa (P), Potência Reativa (Q) e Potência Aparente (S), cada uma com suas características próprias, que se relacionam a partir do triângulo de potências.


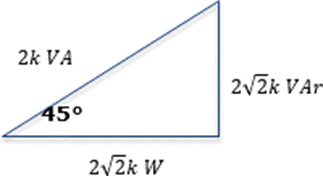

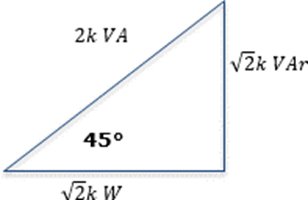

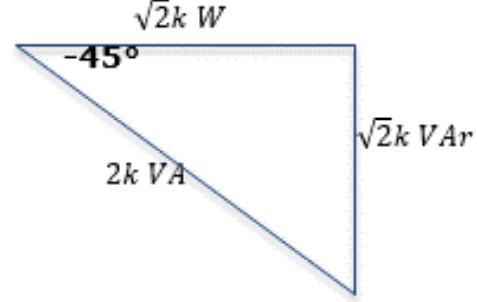

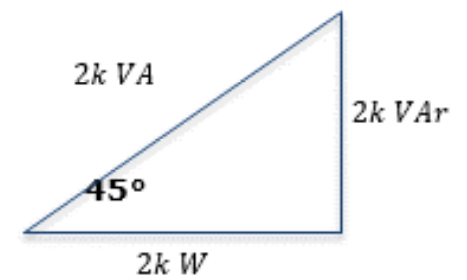

Imagem associada para resolução da questão


Com base nos conceitos destas três potências, e do fator de potência (FP), analise as afirmativas abaixo:


I - Potência aparente (S) é a soma algébrica das potências ativa (P) e reativa (Q).

II - O fator de potência (FP) é a razão entre potência ativa (P) e potência aparente (S).

III - A potência aparente (S) pode ser calculada pela soma dos quadrados das potências ativa (P) e reativa (Q).

IV - A potência ativa (P) é aquela que efetivamente realiza trabalho numa determinada carga.


A partir das afirmações acima, é CORRETO o que se afirma em:


A

I e III, apenas


B

II, III e IV, apenas.


C

IV, apenas.


D

II, apenas.


E

II e IV, apenas.

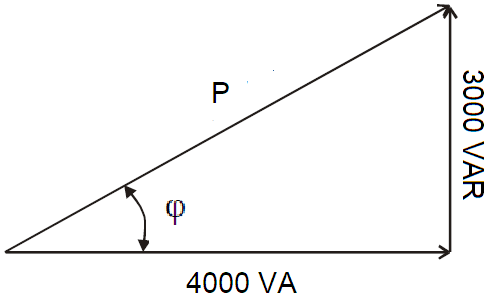

Uma instalação elétrica possui alguns circuitos que alimentam motores, aparelhos de ar-condicionado, refrigeradores e outros tipos de equipamentos de potência como estufas. O engenheiro eletricista responsável pelas instalações do local analisou o consumo energético que resultou nas potências conforme evidencia a figura a seguir:


Imagem associada para resolução da questão


Com base na figura e nas informações apresentadas, assinale a afirmativa correta.


A

O FP é representado pelo seno do ângulo φ = 0,8.


B

A potência reativa resultante das instalações possui valor de 4 Kva.


C

Adicionando uma carga capacitiva de 3 kVAR o FP é aumentado para a unidade.


D

O valor de referência de potência para cobrança da energia pela concessionária é P = 5 kVAR.

Em uma vistoria de instalações industriais realizada pelo engenheiro elétrico da Empresa de Saneamento de Mato Grosso do Sul (Sanesul), foram medidas as seguintes potências: potência ativa de 8 kW e potência reativa de 6 kvar. Qual é a potência aparente da instalação?


A

8 𝑘𝑉𝐴


B

10 𝑘𝑉𝐴


C

12 𝑘𝑉𝐴


D

14 𝑘𝑉𝐴


E

20 𝑘𝑉𝐴
