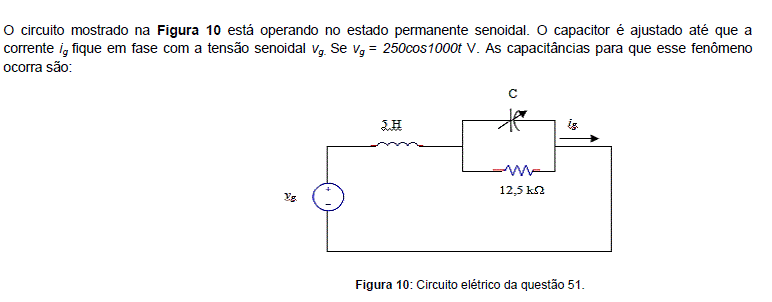

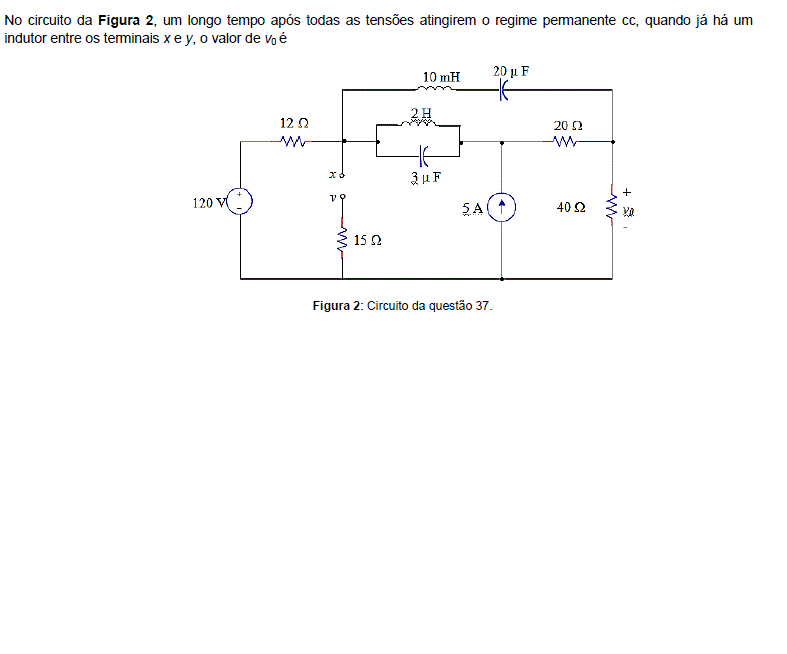

Questões de Concurso sobre Análise em regime permanente

A Figura abaixo ilustra um circuito elétrico em que os componentes são considerados ideais.

Em determinado instante, a chave S é fechada. Após algum tempo, supondo-se o circuito operando em regime permanente, qual será o valor da corrente I₁ , em ampère?

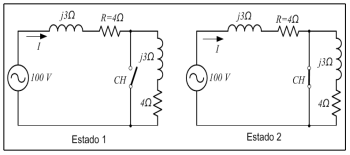

A figura a seguir mostra o mesmo circuito elétrico em dois estados diferentes: no estado 1, a chave CH está aberta; no estado 2, está fechada. Ambos em regime permanente.

De acordo com as informações, no estado 2,

No circuito mostrado na Figura abaixo, onde todos os componentes são considerados ideais, após o fechamento da chave ch, a fonte de tensão contínua fornecerá uma corrente elétrica ao circuito.

O capacitor C é de 100 μF e encontra-se inicialmente descarregado.

O valor da corrente elétrica, em mA, fornecida pela fonte no instante do fechamento da chave (t=0) e o valor da tensão sobre o capacitor, em volts, medida quando o circuito atingir seu funcionamento em regime permanente, respectivamente, são:

Após decorrido um tempo muito longo da mudança de posição da chave S, a potência fornecida pela fonte será igual a:

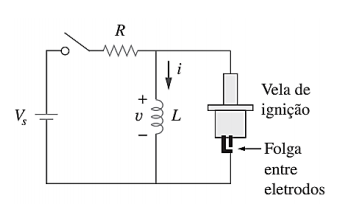

A figura abaixo representa o circuito para sistema de ignição de um automóvel, e será utilizado para responder às questões 46 e 47.

Considerando a tensão da bateria V_s = 12 V, resistência R = 3 Ω e a indutância L=6 mH, qual o valor da corrente final i na bobina, muito tempo depois de a chave ser fechada?

A corrente fornecida pela bateria imediatamente antes da chave S mudar de posição é igual a:

Analisando o circuito abaixo, assinale a alternativa que indique o tempo necessário para que a tensão sobre o capacitor atinja seu valor de estabilidade após o fechamento da chave S1, ou seja, o tempo decorrido entre o fechamento da chave S1 e o momento em que a tensão do capacitor C1 atinja 99,3% da sua tensão final.

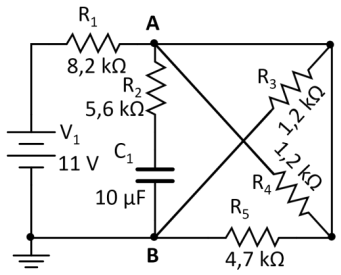

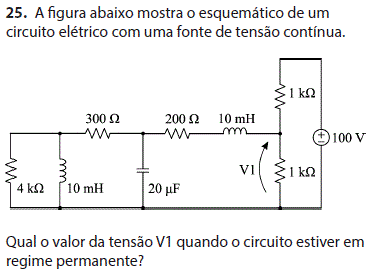

Considerando que o circuito ao lado se encontra em regime permanente e que todos os componentes que o constituem são ideais, o valor da tensão compreendida entre os pontos A e B (V_AB) é

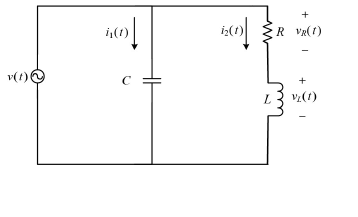

Considerando que o circuito precedente se encontre em regime permanente senoidal e que os seus elementos sejam ideais, assinale a opção correta.

Considerando que a chave S1, no circuito abaixo, esteve na posição A por um longo tempo até que no tempo t = 0 foi movida para a posição B. Assinale a alternativa que corresponde a expressão da tensão sobre o capacitor, V_c(t), para t > 0 .

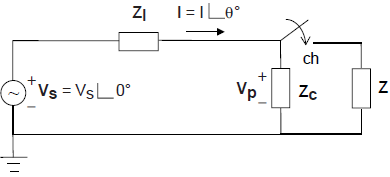

O diagrama acima representa um circuito monofásico CA, alimentado por uma fonte de tensão senoidal V_s com frequência de 60 Hz em série com uma impedância indutiva Z_l, alimentando uma carga também indutiva representada por Z_c, cuja tensão é igual a V_p. O circuito opera em regime permanente e nele circula uma corrente I. Em um determinado instante, a chave ch é fechada, quando uma impedância Z é colocada em paralelo com a impedância de carga Z_c.

Quando o regime permanente é atingido novamente, verifica-se que a (o)

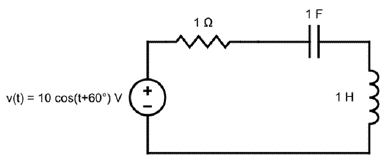

Analise o circuito abaixo. A potência média (W) consumida pelo resistor de 1 Ω após o fechamento da chave, considerando que o circuito já se encontra em regime permanente, é:

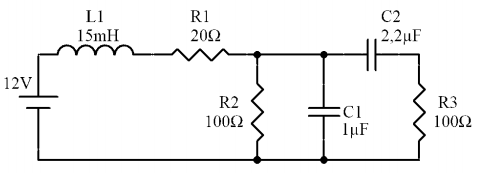

Observe o circuito abaixo.

Em regime permanente, as energias armazenadas no indutor L1 e nos capacitores C1 e C2 são, respectivamente:

No circuito abaixo, o capacitor se encontra inicialmente descarregado enquanto a chave se encontra aberta.

Após o fechamento da chave e decorrido o transitório de carregamento, o capacitor atingirá uma carga plena em regime permanente igual a:
