Questões de Concurso sobre Análise em regime permanente

Em regime permanente senoidal, o capacitor tenderá a se comportar como um curto-circuito para sinais de alta frequência.

A tensão nos terminais de um circuito aberto será nula independentemente da corrente fluir sob seus terminais.

Considerando o circuito a seguir, em que u(t) é uma função degrau, qual é a tensão que aparece em Vout no regime estacionário?

Uma fonte de tensão está conectada a uma carga que pode ser representada por uma indutância em série com uma resistência. O valor da resistência é de 8 ohms e, a 60 Hz, a impedância indutiva da indutância é igual a 6 ohms.

Acerca da situação apresentada, considerando que o sistema esteja em regime permanente senoidal, assinale a opção correta.

O circuito a seguir apresenta um arranjo RLC em corrente alternada. O comportamento elétrico da fonte de tensão é descrito pela equação v(t) = 311 ∙ sen(377 ∙ t).

Fonte: FUNCERN, 2025.

Em regime permanente, esse circuito terá uma corrente eficaz de, aproximadamente,

Assinale a opção correta, considerando a utilização do chamado equivalente de Thévènin para simplificar a análise em regime permanente de um motor de indução trifásico (MIT).

Uma das premissas na análise de circuitos RC com comutações e com fontes constantes é o fato de que a tensão no capacitor não pode variar instantaneamente com a transição da chave.

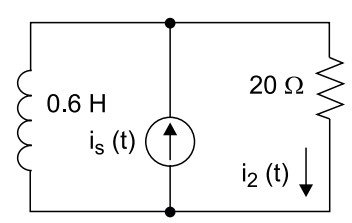

O circuito mostrado na figura a seguir está em regime permanente senoidal. A fonte de corrente fornece

i_s(t) = 5 cos $\left(\frac{100}{3}t\right)$mA.

Assinale a alternativa que apresenta corretamente o fasor da corrente i₂ (t) representada na figura em miliampères.

Examine o circuito abaixo.

Dado o circuito elétrico acima, calcule a corrente total fornecida pela fonte de 100 V e assinale a opção correta,

Considerando-se que o circuito precedente esteja em repouso (desenergizado) para t < 0, é correto afirmar que, se v_a(t) for uma tensão do tipo degrau, com 10 V de amplitude e aplicada no instante t = 0, então v_c(t)

Se a fonte de tensão constante for substituída por um curto-circuito, o valor da tensão eficaz no resistor R₂ será igual a 2,5 V.

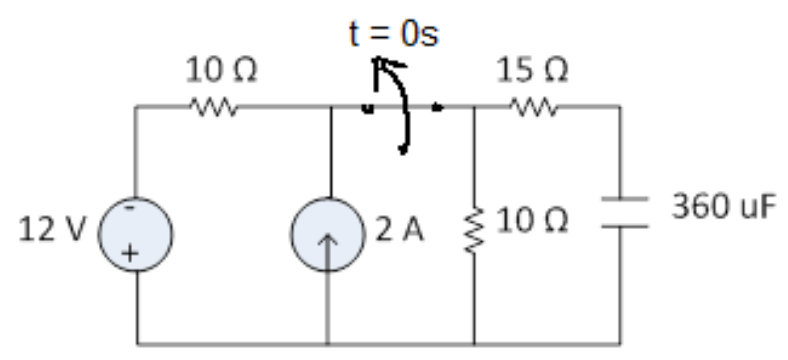

Sabendo que o circuito abaixo está há muito tempo na situação indicada, e que no tempo t = 0 a chave abre, a tensão no capacitor para t = 0⁺ é:

Observe o circuito da figura a seguir.

Considerando o circuito apresentado na figura em regime permanente, a tensão no capacitor v_C e a corrente no indutor i_L em corrente contínua são, respectivamente,

Foram verificadas, para um consumidor, 30 medidas de níveis de tensão entre fases situadas na faixa precária.

Para esse caso, o indicador de tensão em regime permanente denominada de Duração Relativa da Transgressão de Tensão Precária – DRP é igual a:

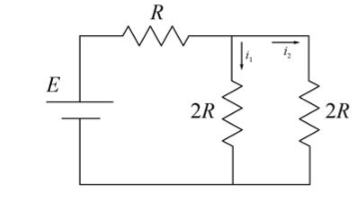

Independentemente do valor de R, i₁ = i₂.

Em regime permanente, a amplitude da maior corrente de fase é superior a 80 A.

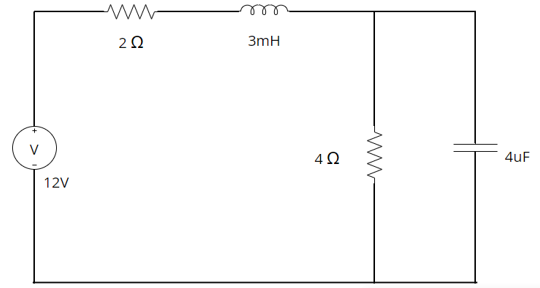

A figura a seguir ilustra um circuito composto por elementos passivos ideais (resistor, indutor e capacitor), conectados a uma bateria de 12 V. Em regime permanente, a corrente elétrica e a tensão elétrica no resistor de 4 Ω são:

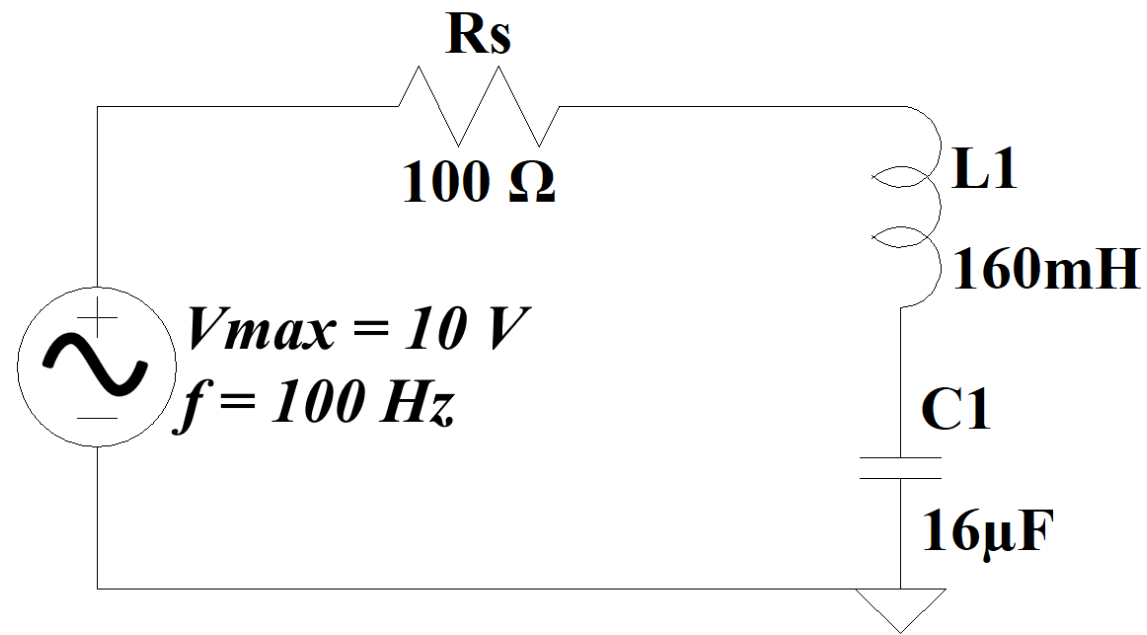

Um estudante do Curso Técnico em Eletrotécnica do IFRN deseja estudar sobre o comportamento dinâmico de indutores e capacitores em corrente alternada e construiu o seguinte circuito (Figura 02).

Figura 02. Fonte: Comissão de elaboração.

Dadas as características postas, o valor de pico (I_MAX) da corrente que a fonte fornecerá para esse arranjo será de, aproximadamente,

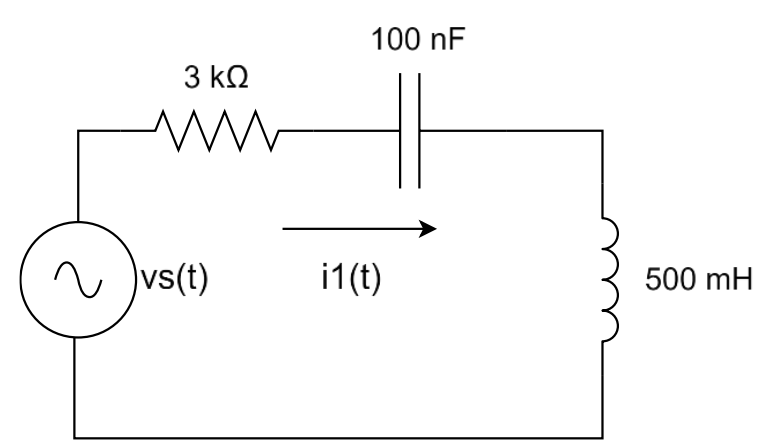

Com base no circuito da figura a seguir, assinale a alternativa que apresenta a expressão da corrente 𝒊𝟏(𝒕), sabendo que 𝒗𝒔(𝒕) = 𝟖𝟎 𝐜𝐨𝐬(𝟐𝟎𝟎𝟎𝒕) V.

Considere:

𝒕𝒈^−𝟏 $\left(\frac{4}{3}\right)$ = 𝟓𝟑, 𝟏𝟑°

𝒕𝒈^−𝟏 $\left(\frac{5}{3}\right)$ = 𝟓𝟗, 𝟎𝟑°

𝒕𝒈^−𝟏 $\left(\frac{3}{4}\right)$ = 𝟑𝟔, 𝟖𝟕°

A instalação do enrolamento amortecedor em geradores síncronos não tem impacto na operação da máquina em regime permanente.
