Questões de Concurso sobre Resposta em Frequência

A vibração de núcleos ferromagnéticos de aparelhos de corrente alternada ocorre devido à magnetostrição.

Assinale corretamente a função de um capacitor em um circuito elétrico.

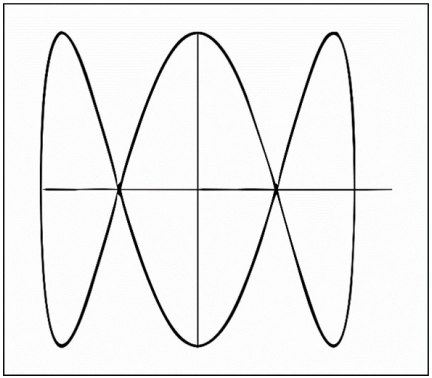

O osciloscópio é um instrumento de medida que fornece uma representação visual de qualquer forma de onda aplicada aos seus terminais de entrada. A figura de Lissajous é um processo para medição de frequências de sinais senoidais em que não se usa o sistema de varredura, injetando um sinal na entrada vertical e outro na entrada horizontal. Encontra aplicações na manutenção, reparo e ajuste de equipamentos eletrônicos, bem como no ajuste de defasagens de sinais de rede de energia para determinar o fator de potência. Sejam dois sinais senoidais em que é aplicada, na entrada X, a tensão X = Acos(w_x t) e, na entrada Y, a tensão Y = Bcos(w_y t - 90°). Dado que f_x = 60 Hz, qual é o valor da frequência f_y, tendo em vista que a figura resultante dos dois sinais é conforme abaixo?

Fonte: IFSP, 2024.

Um solenóide longo tem 1000 espiras, um comprimento de 0,5 metros e é percorrido por uma corrente de 2A. Qual é a intensidade do campo magnético dentro do solenóide?

OBS: Considere π = 3.

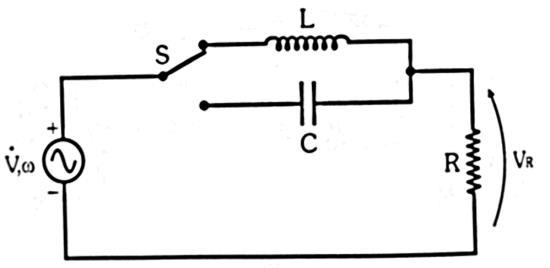

A relação entre L e C para que a tensão V_R seja sempre V/√2, independentemente da posição da chave S, deve ser:

Considere um gerador síncrono, com 4 polos, que gira a uma velocidade de 1800 rpm. Determine a frequência da tensão gerada e assinale a opção correta,

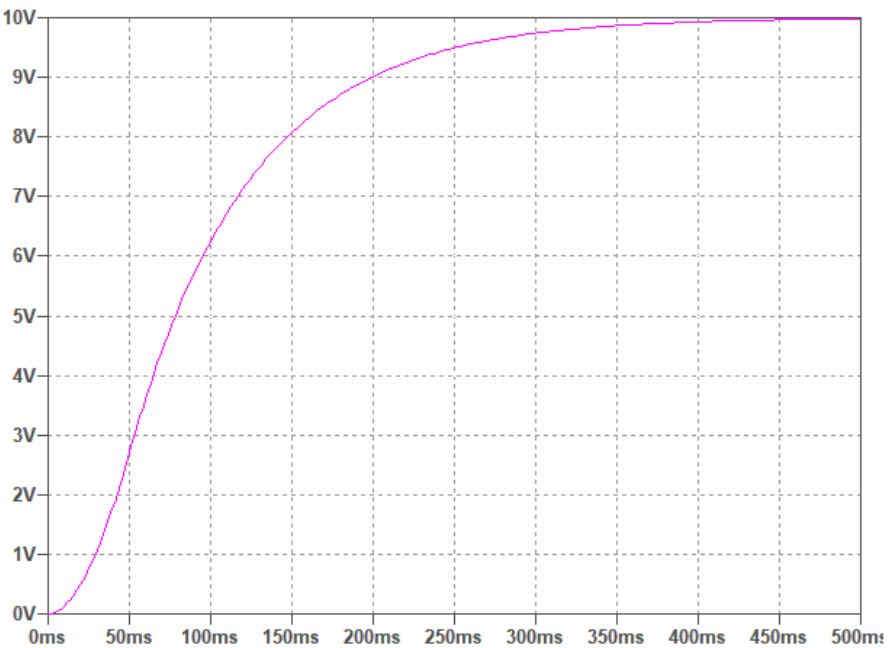

Um osciloscópio foi ligado, em paralelo, a um capacitor que está em um circuito RC em série. Imediatamente após a ligação da fonte (resposta ao degrau), o osciloscópio apresentou a seguinte curva de resposta de tensão no capacitor:

Figura 09

Ao desligar a fonte, o tempo que esse capacitor leva para descarregar aproximadamente 63% de sua tensão armazenada é de, aproximadamente,

A operação do sistema elétrico envolve o gerenciamento e controle da geração, transmissão e distribuição de energia para garantir a eficiência e confiabilidade do fornecimento. Sobre os conceitos de operação de energia elétrica, julgue as seguintes afirmações como verdadeiras (V) ou falsas (F):

(__)A frequência do sistema elétrico interligado brasileiro é mantida próxima de 50 Hz, com pequenas variações permitidas para absorver distúrbios.

(__)A função do operador de energia elétrica é garantir que a geração de energia atenda à demanda em tempo real, ajustando a produção conforme as variações de carga.

(__)Em sistemas elétricos interligados, a operação em regime permanente é caracterizada pela ausência de variações na frequência e na tensão do sistema.

Assinale a alternativa cuja respectiva ordem de julgamento esteja correta:

O ganho do referido filtro para a frequência ω = 10 rad/s é de aproximadamente −20 dB.

A aplicação de metodologias, como a análise de confiabilidade de circuitos eletrônicos, desempenha um papel fundamental ao ajudar os engenheiros a detectarem e a reduzir possíveis pontos de falha em equipamentos e dispositivos.

Em relação ao tema, analise as afirmativas a seguir.

I. Um circuito é classificado como tendo baixa confiabilidade quando existe uma alta probabilidade de falhas ocorrerem dentro de um intervalo de tempo específico.

II. Uma medida de confiabilidade da produção de circuitos eletrônicos consiste na análise de um lote específico, submetendo uma amostra a testes de uso ao longo de um período determinado, e calculando a taxa de falhas por unidade de tempo.

III. MTBF (Média de Tempo Entre Falhas) é uma métrica de confiabilidade que mede o tempo exato que leva para um sistema falhar, fornecendo uma previsão precisa de quando as falhas ocorrerão durante sua vida útil operacional.

Está correto o que se afirma em

A qualidade da energia elétrica é essencial para o desempenho e a durabilidade dos equipamentos conectados a um sistema elétrico. Diversos fatores podem afetar essa qualidade, incluindo variações de tensão e a presença de harmônicos. Analise as afirmativas a seguir e assinale a alternativa que apresenta uma descrição incorreta relacionada a esses fatores.

Uma fonte sonora, localizada a 10 metros de uma parede, possui a capacidade de emitir um sinal com intensidade constante cuja frequência varia lentamente na faixa de 100Hz a 1000Hz. Um observador, situado entre a fonte sonora e a parede, a uma distância de 1m da parede, percebe variações na intensidade sonora de acordo com a frequência da fonte sonora. A velocidade do som é igual a 340m/s.

Uma frequência do sinal emitido pela fonte sonora em que o observador percebeu uma diminuição acentuada em sua intensidade é

Considere-se um sistema de potência com frequência fundamental de 60 Hz com as seguintes componentes harmônicas de tensão em módulo: V1=100V; V2 =40V; V3=20V; e V4 = 5V. Nesse caso, é correto afirmar que a distorção harmônica total DTT% do sistema será de 45%.

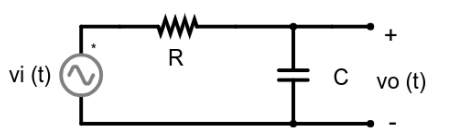

O circuito mostrado na figura abaixo é um filtro passa baixas, cuja função de transferência é dada pela expressão abaixo. Assinale a alternativa CORRETA, que mostra qual é a frequência angular na qual o filtro oferece os 70% do máximo ganho, considerando C = 1µF e R = 1MΩ.

|𝐻(𝑤)| = $\frac{1}{\sqrt{1+{\left((w\cdot R\cdot C\right)}^2}}$

A função tipo SINC possui diversas aplicações na engenharia elétrica, por exemplo, no projeto de filtros digitais. De forma matemática, a função tipo SINC é definida como f(x) = sin(x)/x. Sendo assim, definem-se m e n como os limites da função f(x), quando x tende a 0 e ao infinito, respectivamente, isto é, m = f(0) e n = f(∞). Diante do exposto, assinale a alternativa que contém, respectivamente, os valores de m e n:

Observe o circuito abaixo.

Considerando o cálculo de redes elétricas e a conversão entre redes $∆$-Y, determine o valor da resistência R₁ do circuito acima e assinale a opção correta.

Em uma instalação elétrica doméstica, uma lâmpada de 60 W é conectada a uma fonte de 120 V. Sabendo que a resistência elétrica da lâmpada permanece constante durante o funcionamento, qual das seguintes afirmativas sobre os conceitos de eletricidade envolvidos está correta?

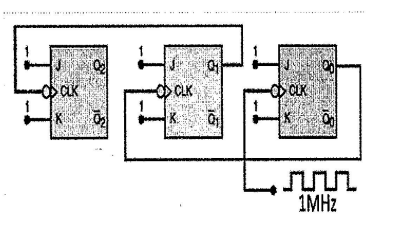

Observe a figura abaixo.

Calcule a frequência do sinal $\overline{Q_2}$ , e assinale a opção correta.

O filtro em apreço é do tipo FIR (finite impulse response) e sua resposta ao impulso é $h(n)=(\frac{3}{7}{)}^{n}u[n]$.

Um circuito RLC série possui uma resistência R = 10 ohms, uma indutância de 0,1 H e uma capacitância de 1uF. Assinale a alternativa CORRETA, que expressa a frequência de ressonância do circuito.
