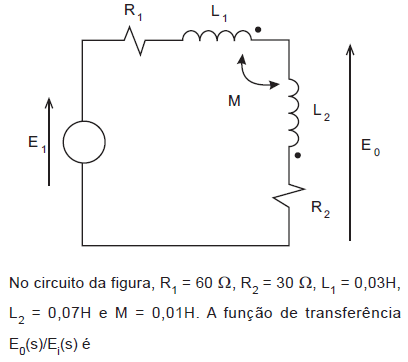

Questões de Concurso sobre Resposta em Frequência

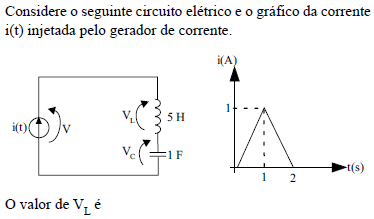

Os sinais de tensão e corrente no capacitor estão defasados em 180 graus.

Uma indutância de 10 mH operando com um sinal senoidal de frequência 2 MHz tem reatância de, aproximadamente:

Considerando o funcionamento a partir do instante t = 0, conclui-se que a constante de tempo do circuito é inferior a 3,8 ms.

Para digitalizar esse sinal, deve-se amostrá-lo a uma taxa igual ou superior a 15.000 amostras por segundo, para que não ocorra aliasing.

Se o referido sinal for transmitido por meio de modulação analógica AM-DSB em um transmissor linear, a largura de banda do sinal modulado será de 30 kHz.

No sistema PCM, para minimizar o erro de quantização e melhorar a relação sinal/ruído dos sinais modulado e demodulado são utilizadas no transmissor e no receptor, respectivamente, as técnicas denominadas

O circuito ilustrado foi submetido a um degrau de tensão de amplitude igual a 2[V]. Supondo que as condições iniciais sejam nulas, assinale a alternativa que apresenta corretamente a expressão da corrente que circula pelo circuito, em amperes.

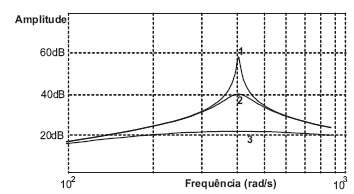

A figura acima mostra as curvas de módulo das impedâncias, em função da frequência, obtidas da associação em paralelo de um resistor, um indutor e um capacitor. O eixo de frequência está em escala logarítmica. O capacitor vale 100 e as curvas foram traçadas para três valores de resistência em ohms: 10, 100 e 1000. No traçado da curva no 1, o valor aproximado do indutor L, em H, e o valor do resistor R, em Ω, respectivamente, são

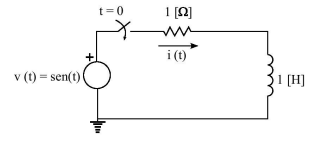

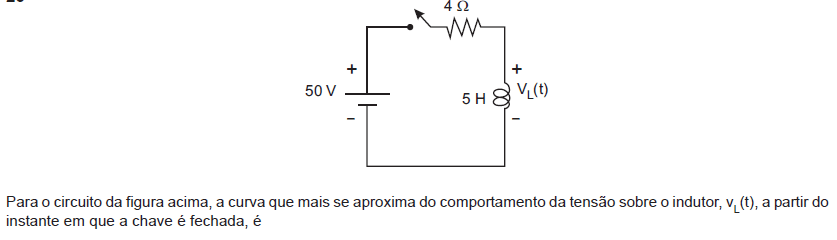

O circuito ilustrado foi submetido ao sinal v(t) no instante de fechamento da chave. Assinale a alternativa que apresenta corretamente a expressão da corrente que circula pelo circuito, em ampères, considerando condições iniciais nulas.

Quando um circuito é comutado de uma condição para outra, seja por uma mudança da tensão aplicada, seja por uma variação em um dos elementos do circuito, ocorre um período de transição, durante o qual as correntes nos braços e as quedas de tensão variam de seus valores iniciais para novos valores. A partir desse raciocínio, é correto, então, dizer que

Um circuito RC série é formado por R = 100k e C = 470µF. Considerando o capacitor inicialmente descarregado e alimentando-o por uma fonte CC de 12V, o tempo necessário para que o capacitor se carregue com 12V é, aproximadamente,

Um circuito RLC série possui uma freqüência de ressonância f0. Considere também as duas freqüências f₁ = 10. f₀ e f₂ = f₀ / 10 e associe as colunas:

Nos instantes imediatamente antes e imediatamente após a chave S mudar de posição, os valores da tensão v c no capacitor são diferentes.
