Questões de Concurso sobre Respostas no domínio do tempo e da frequência

No domínio do tempo, a resposta ao degrau unitário do circuito apresentado é dada pela seguinte expressão.

$v_s(t)=\frac{R_2}{R_1}\left(1-e^{\frac{-t}{R_{2}C}}\right)$

Os sistemas lineares dinâmicos de primeira ordem têm resposta transitória oscilante para uma excitação de entrada do tipo degrau.

Na análise de estabilidade de sistemas lineares e invariantes no tempo, a localização dos polos da função de transferência no plano complexo é determinante. Assinale a alternativa correta.

A precisão em sistemas de rastreamento solar astronômico exige a correção de discrepâncias temporais. Assinale a alternativa que descreve corretamente os fatores orbitais que compõem a Equação do Tempo.

Seja um sinal senoidal cuja amplitude permanece constante, mas cuja fase sofre uma mudança abrupta em um determinado instante de tempo.

O sinal é analisado de três maneiras diferentes:

no domínio do tempo;

por meio da Transformada rápida de Fourier (FFT); e

utilizando um espectrograma.

Assinale a alternativa correta em relação à situação descrita.

No início da aula de laboratório de circuitos elétricos o professor configurou o osciloscópio com uma escala de tempo horizontal de 2 ms/div e uma escala de tensão vertical de 2V/div. Considerando que a onda senoidal da tensão medida em uma fonte CA ocupou 5 divisões horizontais para um ciclo completo e 6 divisões verticais de pico a pico, analise as afirmações abaixo e assinale a alternativa com os valores da tensão de pico (Vp) e de frequência (f) corretos, obtidos na onda senoidal registrada no osciloscópio.

Para um sistema com função de transferência de malha fechada G_MF(s) = 25/(s²+6s+25), o tempo de acomodação para o critério de 2% é de aproximadamente

Uma equipe de pesquisadores da UNIFAP está desenvolvendo um sistema de monitoramento remoto para avaliar a qualidade da energia elétrica em comunidades isoladas do arquipélago do Bailique. Os sinais de tensão e corrente são adquiridos por sensores, processados digitalmente e analisados tanto no domínio do tempo quanto no domínio da frequência para identificar distorções harmônicas e perturbações na rede elétrica.

Com relação à análise e síntese de sistemas lineares escalares contínuos e discretos, marque a alternativa CORRETA.

Um registrador digital trifásico de energia é configurado para realizar 256 amostragens por ciclo da forma de onda da rede elétrica. Sabendo que a frequência da rede é de 60 Hz, o tempo entre duas amostras consecutivas é de, aproximadamente,

Em projetos digitais síncronos, o cumprimento dos requisitos de temporização é fundamental. Em FPGAs (Field-Programmable Gate Arrays) o timming é verificado comparando o atraso total de propagação de um sinal através do caminho da lógica combinacional com o período do clock. A falha de temporização (timming requirements not met) é tipicamente um resultado de um projeto ruim, incorreto ou incompleto.

Em FPGAs, o acúmulo de atrasos de propagação se torna um problema crítico e é agravado quando

Em uma estação elevatória de esgoto do SAMAE, um motor de indução trifásico de 15 cv aciona uma bomba centrífuga e opera com inversor de frequência para controle de vazão. O operador relata que, ao reduzir a frequência de 60 Hz para 30 Hz para diminuir a vazão, a bomba passou a apresentar vibração anormal e o motor aqueceu acima do esperado. Considerando os fundamentos de acionamentos com inversores de frequência, a causa mais provável e a conduta adequada são:

Ao analisar um sinal senoidal, um engenheiro eletricista constatou que a equação que representava a tensão instantânea no ponto em teste era: v=50.sen(10³ .t), em que t representa o tempo. De acordo com os dados informados, assinale a alternativa que apresenta o valor instantâneo da tensão para o tempo 0,3 ms.

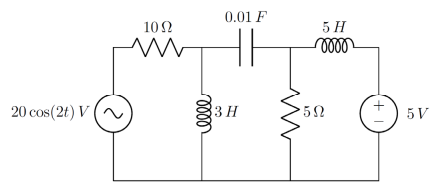

Observe o circuito a seguir e assinale a alternativa que apresenta o valor da tensão sobre o resistor de 5 Ω no domínio do tempo.

Um técnico de eletrônica utiliza um osciloscópio para analisar uma tensão alternada de 300 hertz. Ele ajusta a base de tempo para 5 milissegundos por divisão e a escala vertical para 20 volts por divisão. O sinal preenche 8 divisões verticalmente e 4 divisões horizontalmente em um ciclo completo. O valor da tensão de pico a pico do sinal e o período medido serão, respectivamente, de:

Os frequencímetros digitais fazem uso de uma base de tempo precisa (um cristal de quartzo) e de circuitos contadores digitais para realizar a medição da frequência, sendo muito utilizados em laboratórios de eletrônica e medição em campo. A resolução do sinal pode ser melhorada por técnicas como oversampling e averaging.

O tempo médio de resposta a solicitações de usuários e intervenções de emergência deve fazer parte dos indicadores de eficiência de gestão do sistema de manutenção predial a serem periodicamente avaliados.

Um sinal perfeitamente senoidal é visualizado na tela de um osciloscópio. Um ciclo desse sinal ocupa 5 divisões no eixo horizontal (tempo) e 3,6 divisões no eixo vertical (amplitude) medidas de pico a pico.

Sabendo que a ponta de prova é atenuadora com razão de atenuação de 1:10, que a base de tempo está ajustada para 10 μs por divisão e que o canal vertical está ajustado para uma tensão de 5 V por divisão, pode-se afirmar que o valor RMS aproximado da tensão medida e a frequência aproximada do sinal são, respectivamente,

As Funções de Transferência são usadas para representar sistemas através de diagramas de blocos e também para efetuar análises no domínio do tempo e da frequência. Também são usadas para viabilizar projetos de controladores. Como vantagem principal, elas permitem que se utilizem equações algébricas em vez de equações diferenciais, simplificando a análise e projeto de sistemas. Sabendo disso, marque a alternativa que ilustra o valor em regime estacionário da Função de Transferência abaixo, para uma entrada a degrau unitário.

𝑮(𝒔)= $\frac{100}{{\mathbf{s}}^2+12\mathbf{s}+32}$

Considerando uma carga composta por um resistor em série com uma indutância, assinale a opção correta, com base na teoria das respostas às funções singulares.

A resposta de estado nulo do sistema S a um sinal de entrada x(t) pode ser obtida calculando-se a correlação entre x(t) e h(t).
