O circuito contém um filtro passa-alta de primeira ordem...

Q4421411

Engenharia Elétrica e Engenharia Eletrônica Filtros e fontes/geradores de sinais

Ano: 2026

Banca: Centro de Seleção e de Promoção de Eventos UnB - CESPE CEBRASPE

Prova: CESPE/CEBRASPE - UDESC - Técnico Universitário de Desenvolvimento - Área: Engenheiro Eletricista - 2026

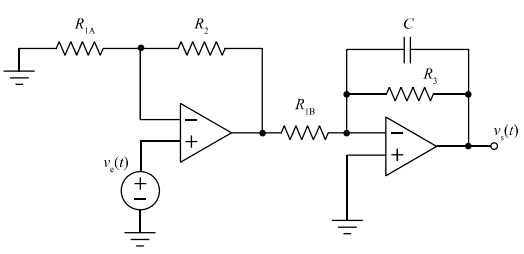

Imagem associada para resolução da questão

O circuito precedente é constituído por dois amplificadores operacionais e componentes passivos lineares. Nesse circuito, $R_{1 A} = R_{1 B} = 1 k Ω, R_{2} = 2 k Ω, R_{3} = 5 k Ω$ e $C = 33 nF$ . A tensão de entrada é $v_{e} (t)$ e a tensão de saída é $v_{s} (t) .$

A respeito desse circuito, julgue os itens a seguir.

O circuito contém um filtro passa-alta de primeira ordem, com frequência de corte igual a 3.000 Hz.

Certo

Errado
