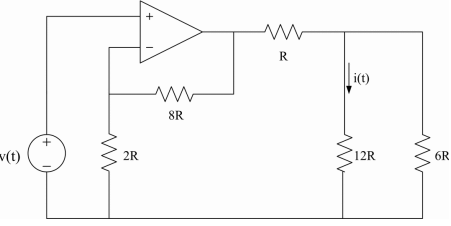

O amplificador operacional da figura a seguir é ideal.


Imagem associada para resolução da questão


Qual é a corrente i(t) no resistor de valor 12 R da figura?


A


B


C


D

É possível realizar uma soma ponderada de tensões com um amplificador operacional, desde que:


A

o amplificador esteja configurado com realimentação positiva e que as tensões a serem somadas estejam na malha de realimentação, cada uma com seu respectivo resistor.


B

o amplificador esteja configurado em malha aberta e que as tensões a serem somadas sejam aplicadas na entrada não inversora, cada uma com seu respectivo resistor.


C

o amplificador esteja configurado com realimentação negativa e que as tensões a serem somadas sejam aplicadas na entrada inversora, cada uma com seu respectivo resistor


D

o amplificador esteja configurado em realimentação negativa e que as tensões a serem somadas sejam aplicadas entre as entradas inversora e não inversora, cada uma com seu respectivo resistor.

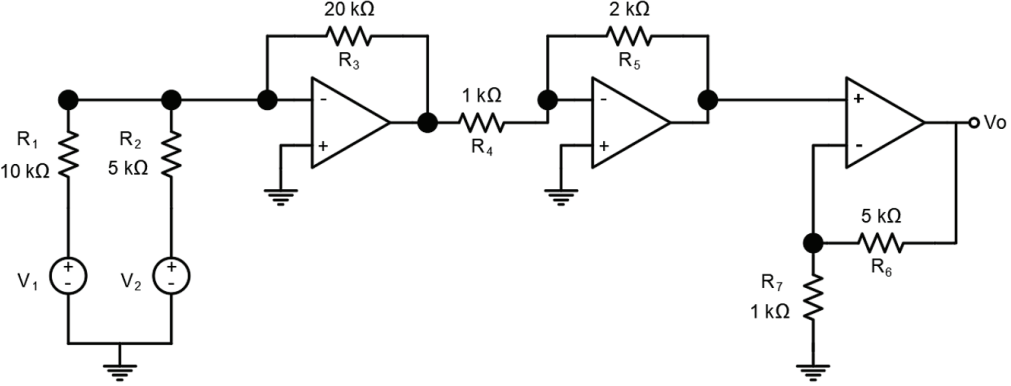

Um circuito composto por três amplificadores operacionais é apresentado na figura a seguir.


Imagem associada para resolução da questão


Em função de V1 e V2, determine o valor da tensão V0.


A

V0 = -(2V1 + 4V2).


B

V0 = (4V1 + 8V2).


C

V0 = (20V1 + 8V2).


D

V0 = (24V1 + 48V2).


E

V0 = -(25V1 + 8V2).

Imagem associada para resolução da questão

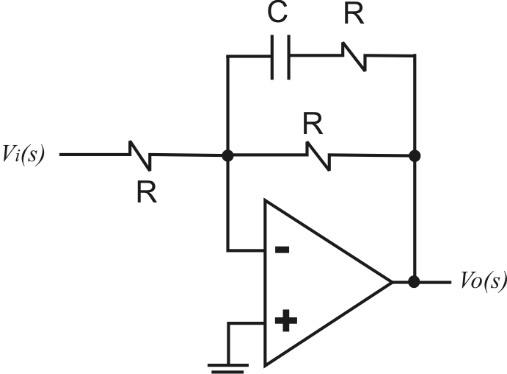

A função de transferência Vo(s)/Vi(s) do circuito da figura, no domínio de Laplace, é


A

– (1 + R C s) / (1 + 2 R C s)


B

– (1 + 2 R C s) / (1 – 2 R C s)


C

– (1 + 2 R C s) / (1 + R C s)


D

– (1 – 2 R C s) / (1 + R C s)


E

– (1 – 2 R C s) / (1 – R C s)

Na figura, representa-se um circuito de medição usando a ponte Wheatstone, que aciona um amplificador de tensão para se obter um nível de sinal compatível com o próximo estágio.


Imagem associada para resolução da questão


+VB = 10 V é a tensão de alimentação da ponte, R1, R2 e R3 são resistores fixos iguais a 350 Ω, RS é um strain gage, com característica linear, de 350 Ω que é usado como um sensor de força e V a tensão de saída da ponte de medição. Supõe-se que o sensor pode ser tracionado ou comprimido, de acordo com o sentido de aplicação da força sobre o mesmo. Considera-se os amplificadores operacionais ideais, R4 = 99 kΩ e R5 = 1 kΩ. Supor em todos os casos que, na ausência de força aplicada ao sensor a ponte está em equilíbrio, e a saída do circuito é igual a 0 V e a aceleração da gravidade 10,0 m/s2. Em relação ao funcionamento do circuito, pode-se afirmar:


I. A ponte de medição introduz uma não linearidade que não é corrigida pelo circuito, o que afeta a tensão de saída Vsai.

II. Se uma força de 1 N provoca uma variação de +0,01% em RS a tensão de saída é Vsai = - 50,0 mV

III. Se uma massa desconhecida acionando o sensor, estabelece uma tensão de saída de – 250,0 mV, o valor da massa de 500 g.


Considerando as afirmativas acima, assinale a alternativa correta.


A

Somente I é verdadeira


B

Somente II é verdadeira.


C

Todas são verdadeiras


D

Somente III é verdadeira


E

II e III são verdadeiras

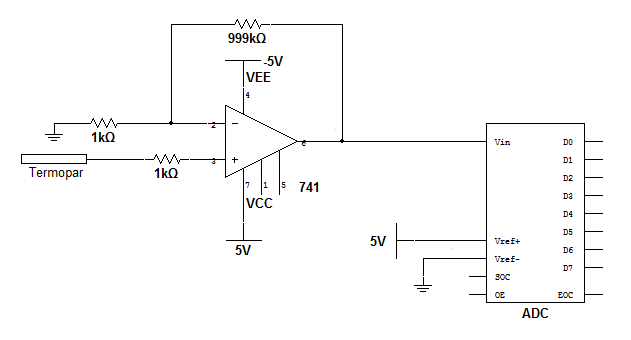

O circuito com AMPOP abaixo faz o condicionamento do sinal de um termopar. Com base na tabela de tensão em mV do termopar e no fato de que o circuito do amplificador está com o offset ajustado, determine o valor da temperatura percebida pelo termopar, sabendo que o conversor ADC encontrou nas saídas de D7 a D0 o valor de 00110011b.


ºC

0

1

2

3

4

5

6

7

8

9

10

0

0,000

0,039

0,078

0,117

0,156

0,195

0,234

0,273

0,312

0,352

0,391

10

0,391

0,431

0,470

0,510

0,549

0,589

0,629

0,669

0,709

0,749

0,790

20

0,790

0,830

0,870

0,911

0,951

0,992

1,033

1,074

1,114

1,155

1,196

30

1,196

1,238

1,279

1,320

1,362

1,403

1,445

1,486

1,528

1,570

1,612

40

1,612

1,654

1,696

1,738

1,780

1,823

1,865

1,908

1,950

1,993

2,036

50

2,036

2,079

2,122

2,165

2,208

2,251

2,294

2,338

2,381

2,425

2,468

60

2,468

2,512

2,556

2,600

2,643

2,687

2,732

2,776

2,820

2,864

2,909

70

2,909

2,953

2,998

3,043

3,087

3,132

3,177

3,222

3,267

3,312

3,358

80

3,358

3,403

3,448

3,494

3,539

3,585

3,631

3,677

3,722

3,768

3,814

90

3,814

3,860

3,907

3,953

3,999

4,046

4,092

4,138

4,185

4,232

4,279

100

4,279

4,325

4,372

4,419

4,466

4,513

4,561

4,608

4,655

4,702

4,750


Imagem associada para resolução da questão


A

20°C.


B

25°C.


C

30°C.


D

35°C.


E

40°C.

A figura a seguir ilustra um amplificador emissor-comum discreto que emprega uma topologia de polarização clássica. Considere que os capacitores de acoplamento (CC1, CC2 e CC3) possuem valores de capacitâncias iguais a infinito, a transcondutância (gm) igual a 90 mA/V e hfe igual a 180.


Imagem associada para resolução da questão


A resistência de entrada do amplificador é


A

1,4 kΩ.


B

2,5 kΩ.


C

5 kΩ.


D

6,5 kΩ.


E

10 kΩ.

Ano: 2022
Prova: Instituto Consulplan - PTI - Profissional de Engenharia - Área: Elétrica - 2022

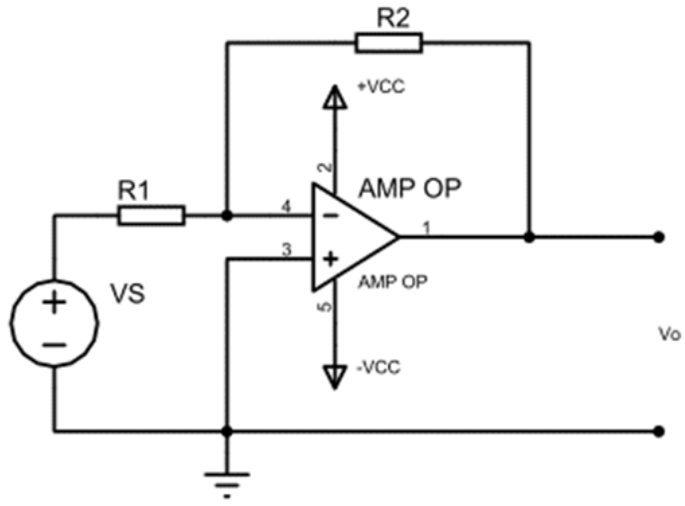

A imagem representa um circuito composto por um amplificador operacional. Observe:


Imagem associada para resolução da questão


Considerando o circuito apresentado, assinale a alternativa correta da sua relação das tensões de saída / entrada: Vo / Vi.


A

– (Rf / R1)


B

+ (Rf / R1)


C

(1 + Rf / R1)


D

1 – (Rf / R1)

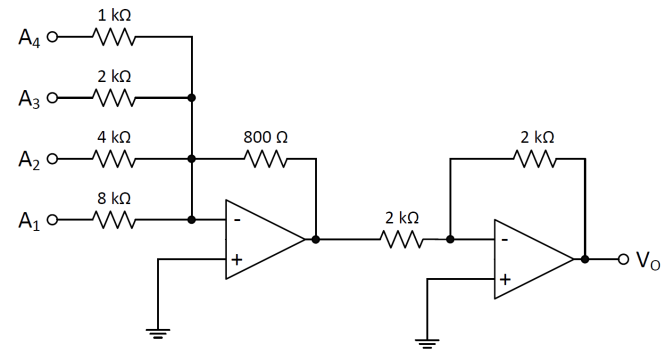

O circuito a seguir é um conversor digital-analógico de 4 bits, com a entrada sendo a palavra digital A4A3A2A1 e a saída o sinal Vo.


Imagem associada para resolução da questão


Os bits 1 da palavra digital são traduzidos com o nível de tensão 5 Volts, enquanto os bits 0 são traduzidos como 0 Volts.


Nesse circuito, a conversão da entrada digital 1011 é


A

-6,5 V.


B

-5,5 V.


C

5,5 V.


D

6,5 V.


E

7,5 V.

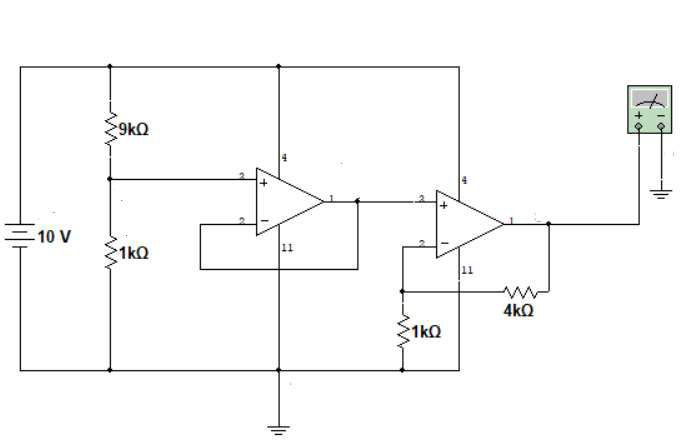

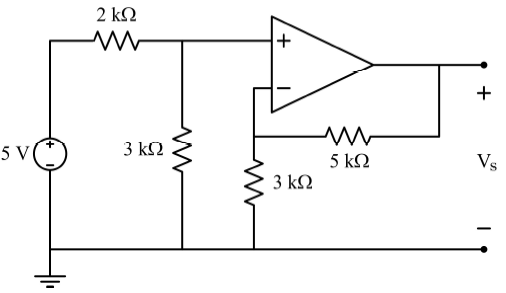

Observe a figura a seguir.


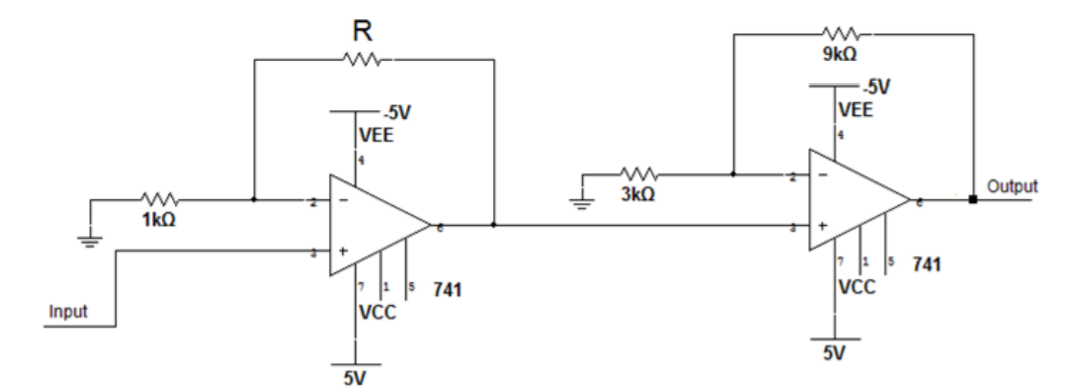

Imagem associada para resolução da questão


Considerando o amplificador operacional ideal, qual é o valor de Vs (tensão de saída) no circuito?


A

Vs = 2,15 V


B

Vs = 5 V


C

Vs = 6,5 V


D

Vs = 8 V

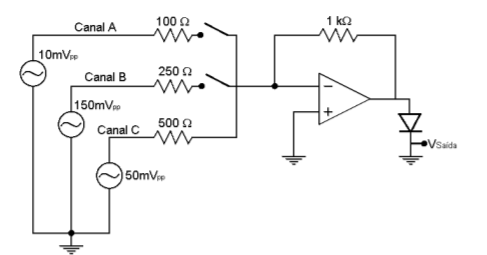

Considere que sejam desconectados os canais A e B e seja inserido um diodo semicondutor da forma da seguinte representação.


Imagem associada para resolução da questão

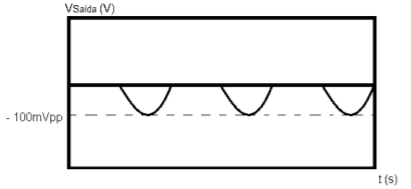

O sinal obtido em VSaída é na forma mostrada na seguinte figura.


Imagem associada para resolução da questão


C

Certo


E

Errado

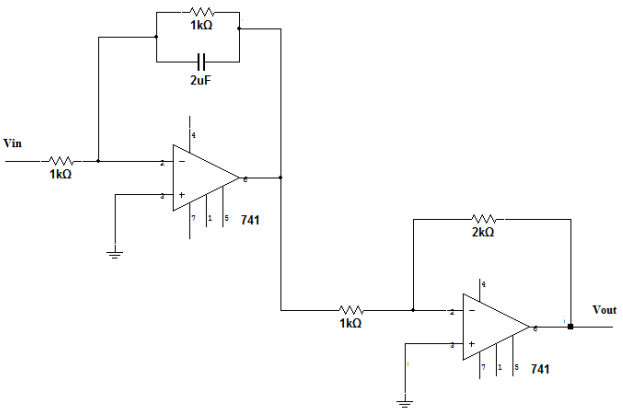

Para o circuito da figura a seguir, considere que os amplificadores operacionais estão devidamente alimentados pela fonte. Para um sinal de entrada senoidal de 160Hz, a relação de Vout / Vin em dB será de:


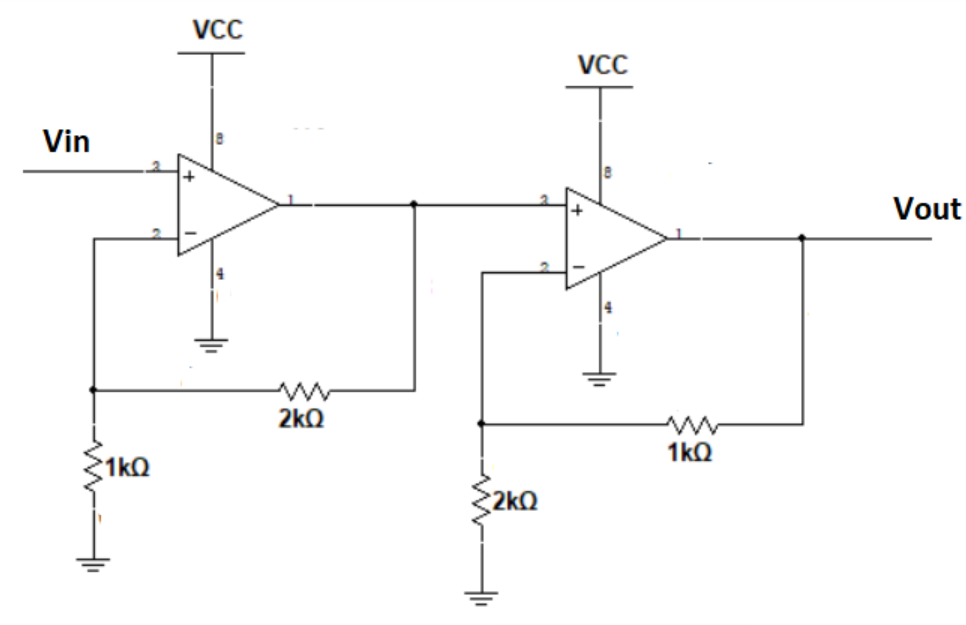

Imagem associada para resolução da questão


A

-6 dB.


B

-3 dB.


C

0 dB.


D

3 dB.


E

6 dB.

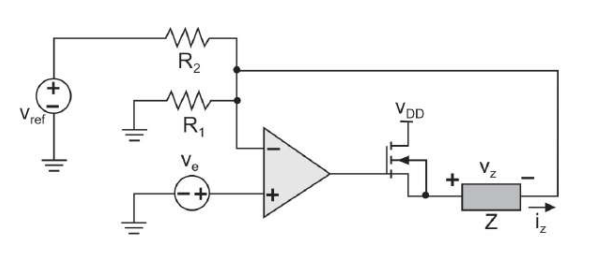

A figura apresenta um circuito com amplificador operacional, considerado ideal, para alimentar uma carga Z. A tensão V_ze a corrente i_zda carga Z são determinadas pelas tensões v_e e v_ref. A tensão de alimentação V_DDé positiva, e o circuito opera na região linear. Esse circuito consiste em uma fonte de:


Imagem associada para resolução da questão


A

Tensão, em que V_z=(V_DD-V_e ), e o transistor MOSFET tem como finalidade prover isolamento elétrico entre a saída do amplificador operacional e a carga Z.


B

Tensão, em que V_z=(V_DD-V_e ), e a tensão V_ref tem de ser negativa de forma a garantir que i_Z tenha o mesmo sentido mostrado na figura.


C

Corrente, em que i_Z=V_e ((R_1+R_2))/(R_1 R_2 )-V_ref/R_2 , e o transistor MOSFET tem como finalidade prover a corrente necessária para a carga Z.


D

Corrente, em que i_Z=V_e ((R_1+R_2))/(R_1 R_2 )-V_ref/R_2 , e a tensão V_ref tem de ser negativa de forma a garantir que i_Z tenha o mesmo sentido mostrado na figura.

Um amplificador operacional (AOP) consiste em um elemento eletrônico ativo que se comporta como uma fonte de tensão controlada por tensão.

-

Considerando-se um AOP ideal, assinale a alternativa que corresponde à tensão , quando =- 6 V.

-

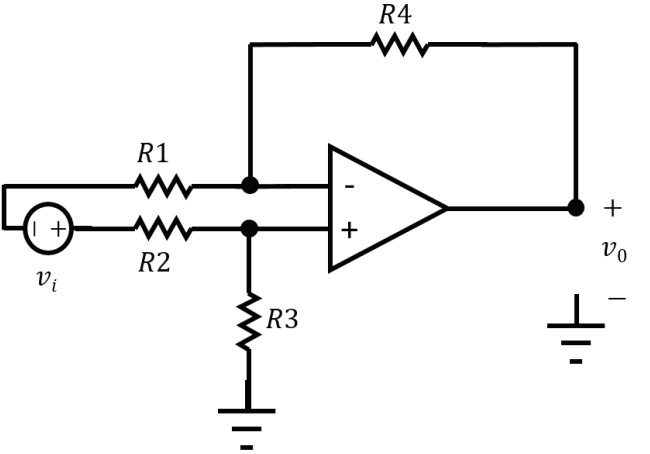

Imagem associada para resolução da questão


A

-10 V.


B

-4 V.


C

-2,4 V.


D

2,4 V.


E

10 V.

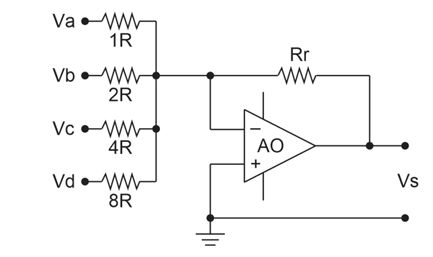

Para o circuito abaixo,


Imagem associada para resolução da questão

são apresentadas as seguintes observações:


I. trata-se de um circuito somador não inversor de tensão;

II. o circuito pode ser utilizado como base para um conversor D/A;

III. considerando-se a Va e Vd iguais a Vcc , e Vb e Vc iguais a 0V, a tensão de saída é dada por Vs = - 9. Vcc . Rr / 8R.


Está correto o que e afirma em


A

I, apenas.


B

II, apenas.


C

I e II, apenas.


D

II e III, apenas.
