No amplificador operacional CMOS mostrado, o amplificador...
1
Q3163591
Teclas de Atalhos
Compartilhar

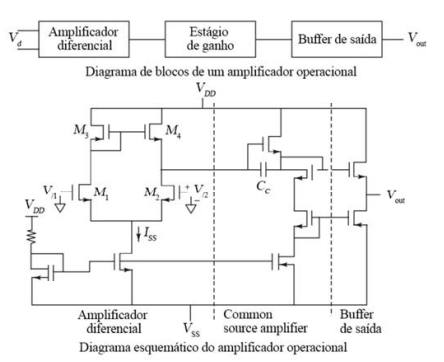

A partir dos diagramas de blocos e esquemático de um amplificador operacional, apresentados anteriormente, julgue os próximos itens.
No amplificador operacional CMOS mostrado, o amplificador diferencial deve fornecer a maior parte do ganho do sistema, enquanto o estágio de ganho em fonte comum serve principalmente para prover a compensação de frequência necessária; o buffer de saída é utilizado para equalizar as tensões de entrada diferencial sem amplificar o sinal.
