Ano: 2024
Banca: Centro de Seleção e de Promoção de Eventos UnB - CESPE CEBRASPE
Prova: CESPE/CEBRASPE - CAGEPA - Engenheiro Eletricista - 2024

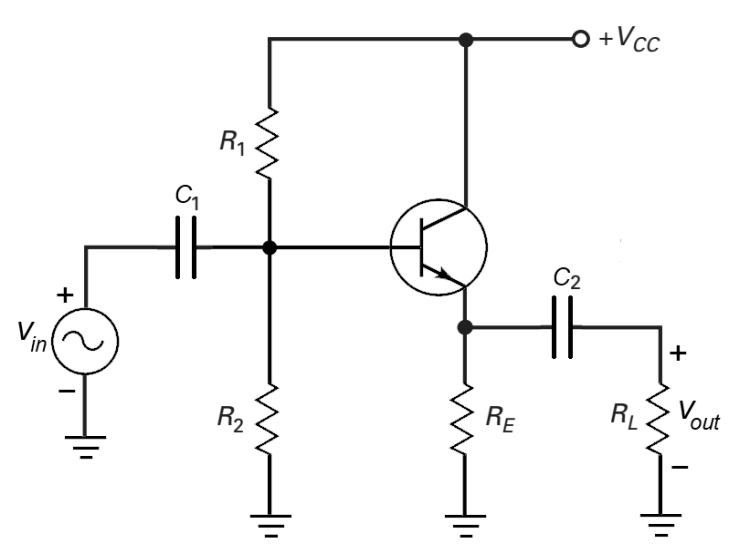

O circuito acima ilustra um amplificador a transistor, utilizando a configuração denominada “coletor comum”. Os capacitores contidos nesse circuito funcionam como curto-circuito nas frequências relevantes dos sinais a serem amplificados, e os componentes são escolhidos, dimensionados e conectados de forma que fazem que o transistor opere de forma correta, na região ativa, e de forma que o amplificador funcione de forma efetiva como um amplificador em “coletor comum”.


Em relação a esse circuito hipotético, assinale a opção correta.

A

O ganho de tensão do circuito, para pequenos sinais, não é maior que 1.

B

O ganho de corrente do amplificador é unitário.

C

A impedância de entrada, para pequenos sinais, do amplificador é igual à soma das resistências dos resistores R1 e R2.

D

A tensão total média, somando-se a componente DC e a componente AC, no nó que conecta o capacitor C1 à base do transistor, é igual a 0 V.

E

A impedância de saída do amplificador, para pequenos sinais, é igual à resistência do resistor RE.
