Questões de Concurso sobre Amplificadores, diodos, transistores, tiristores e dispositivos correlatos

O LED é um dispositivo tipicamente não ôhmico; portanto, a resistência elétrica observada em determinado ponto de operação não pode ser calculada pela razão entre a tensão aplicada e a corrente que flui pelos seus terminais.

Um dispositivo fotovoltaico deve ter ao menos um terminal de entrada que permita a passagem de luz.

O objetivo do processo de soldagem por refusão empregado em componentes SMD é fundir as partículas de solda, “molhar” as superfícies a serem unidas e solidificar a solda em uma junta, metalurgicamente, forte.

Para que um transistor NMOS entre na região de saturação, é necessário que a tensão porta-dreno seja menor que o valor da tensão de limiar do dispositivo.

Com relação a chaves eletrônicas, assinale V (verdadeiro) ou F (falso) em cada afirmativa a seguir.

( ) Uma chave eletrônica é caracterizada por ter dois estados de operação, ligado e desligado, não podendo atuar em regiões diferentes desses estados.

( ) Um diodo dito ideal comporta-se como chave aberta, quando polarizado diretamente, e como chave fechada, quando polarizado reversamente.

( ) Tiristores, ou SCR, são chaves eletrônicas de três terminais utilizadas para controlar o estado ligado com baixas frequências de chaveamento.

( ) O GTO entra em condução com uma corrente positiva de gatilho de curta duração, se a tensão anodo-catodo for positiva, e desliga quando há uma corrente negativa de curta duração no gatilho.

( ) O IGBT é uma conexão integrada de um MOSFET e de um TJB, tendo características no seu estado ligado equivalentes às do TJB e, por isso, substituindo-o em várias aplicações.

A sequência correta é

A respeito de um circuito retificador, é CORRETO afirmar que:

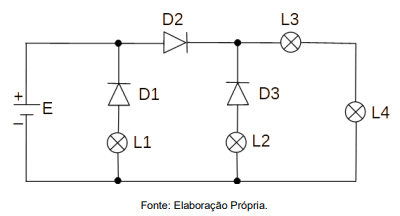

O circuito mostrado na figura abaixo é composto por uma fonte DC (E), três diodos (D1, D2 e D3) e por quatro lâmpadas (L1, L2, L3 e L4).

Se todos os dispositivos estiverem em condições normais de funcionamento e a fonte de alimentação tiver capacidade de atender as cargas distribuídas no circuito, acenderão apenas as lâmpadas

O dispositivo B pode atuar por efeito térmico.

Quanto vale a corrente contínua do emissor do transistor Q₂?

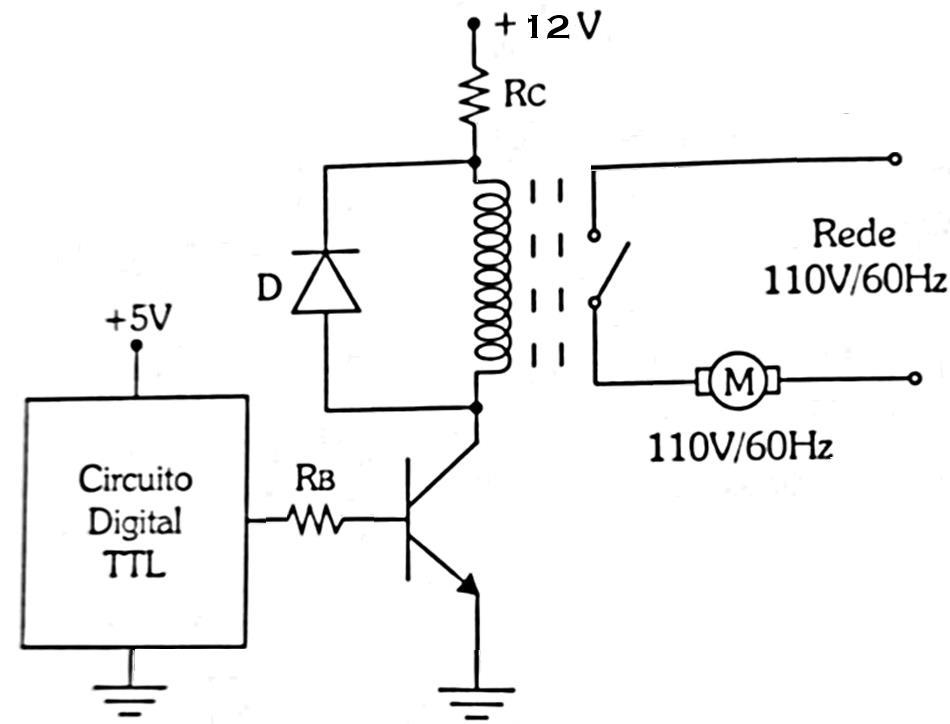

Um circuito Digital (TTL) foi projetado para acionar um motor de 110V/60 Hz sob determinadas condições. O valor da resistência RC em ohms e sua potência em Watts, são aproximada e respectivamente:

Dados do Transistor: VBE,saturação = 0,7 V; VCE,saturação ≈ 0; β,saturação = 10; IC,máximo = 300 mA; VCE,máximo = 100 V; RRelé = 100 ohms; IRelé = 60 mA.

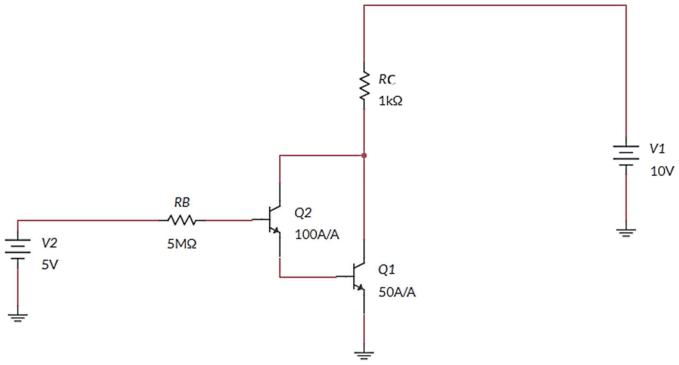

Sabendo que os transistores no circuito a seguir operam na região ativa, a corrente que passa em RB e R1 são, respectivamente:

Fonte: O autor, 2024.

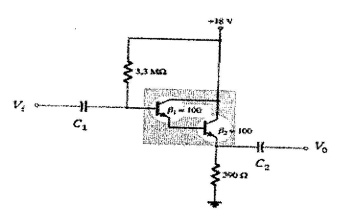

Observe a figura abaixo.

A conexão dos transistores apresentados acima é conhecida como “Darlington”. De acordo com o conceito, a resultante do ganho $\beta$ é:

Observe o circuito abaixo.

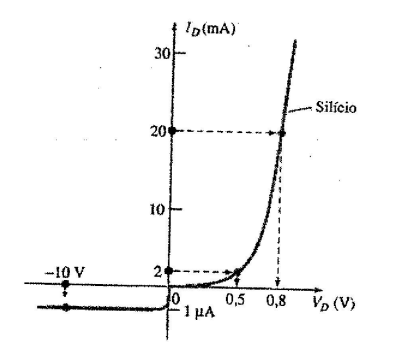

Segundo a curva característica do diodo, pode-se inferir do gráfico acima que, para uma tensão CC de 0,5 V nos terminais do diodo, o valor da sua resistência R é:

Observe as figuras abaixo.

Assinale a opção que apresenta, respectivamente, os tipos de transistores representados nas figuras acima.

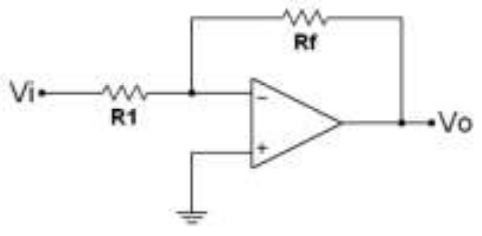

Os amplificadores operacionais são componentes versáteis e essenciais em eletrônica analógica, devido à sua capacidade de amplificar, filtrar, comparar e realizar operações matemáticas em sinais elétricos. Suas inúmeras configurações e aplicações os tornam fundamentais em uma vasta gama de dispositivos e sistemas eletrônicos. O amplificador de ganho constante mais amplamente utilizado é o amplificador mostrado na figura abaixo. A saída é obtida pela multiplicação da entrada por um ganho constante, fixado pelo resistor de entrada R1 e o resistor de realimentação Rf. Considerando a resistência de entrada R1 de 10 kΩ e a resistência de realimentação Rf de 100 kΩ, qual é o ganho de tensão deste amplificador?

Considere a tecnologia dos dispositivos conhecidos por JFET e MOSFET, analise as afirmativas abaixo e dê valores Verdadeiro (V) ou Falso (F).

( ) Os métodos utilizados para polarização do JFET são completamente diferentes dos métodos de polarização do MOSFET de depleção.

( ) O MOSFET de depleção e de acumulação possuem uma camada de isolante de AsGa (Arsenato de Gálio) muito fina, e isso causa a necessidade de uma proteção entre a porta e o substrato.

( ) O MOSFET é bem utilizado na fabricação de circuitos integrados de portas lógicas e registradores.

Assinale a alternativa que apresenta a sequência correta de cima para baixo.

Multivibradores monoestáveis apresentam um estado estável e um estado não estável na saída; por sua vez, os multivibradores astáveis apresentam dois estados não estáveis na saída.

Amplificadores operacionais podem ser utilizados na eletrônica analógica para construir integradores e diferenciadores, como, por exemplo, para implementar um controlador PID.

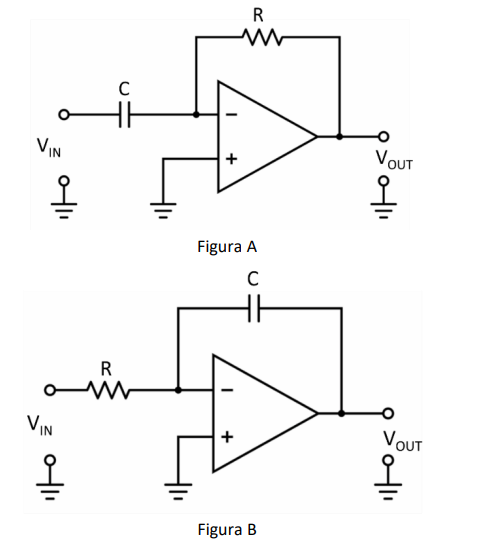

Considerando as figuras acima, assinale a afirmativa correta.

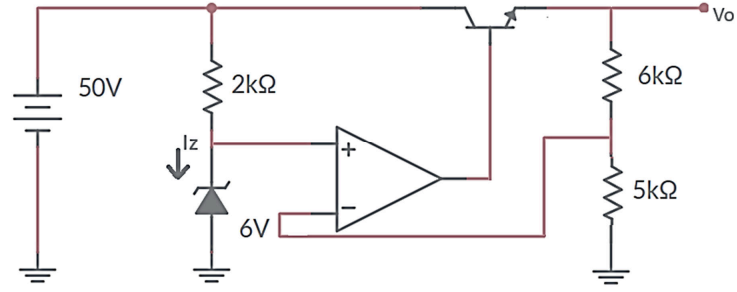

Para o circuito regulador de tensão linear a seguir, desconsiderando a queda de tensão (V_be) no transistor, marque a alternativa que mostra, respectivamente, a sua tensão de saída (V₀) e a corrente do diodo Zener (I_Z):

Fonte: O autor, 2024.

Um Técnico de Laboratório de Eletrônica deseja selecionar um tipo de amplificador para ser utilizado em um equipamento portátil. Dessa forma, ele selecionou um amplificador Classe D. Sobre essa escolha, é correto afirmar que ela foi
