Um transformador ideal com relação de transformação de 25 está sendo usado para casar a impedância de uma carga de 4Ω com a saída de um amplificador. A impedância do amplificador é


A

2.500Ω


B

400Ω


C

125Ω


D

156Ω

Os tiristores, tais como o SCR e o TRIAC são dispositivos semicondutores amplamente usados no controle industrial e nas fontes de alimentação de potência. Sobre o assunto, analise as afirmativas a seguir.


I. O SCR é um dispositivo cujo estado é controlado pela magnitude da corrente injetada na sua porta.

II. Além do disparo através da porta, o SCR pode ser ligado com uma corrente de porta igual a zero.

III. Um TRIAC pode ser disparado em qualquer sentido, mas não permite o controle do ângulo de conduçãonas aplicações de corrente alternada.

IV. Um SCR do tipo GTO possui a vantagem de poder ser ligado e desligado através da porta, mas exige maior corrente de porta para seu acionamento.


Estão corretas apenas as afirmativas:


A

I e II.


B

I, II e III.


C

I, II e IV.


D

I, III e IV.

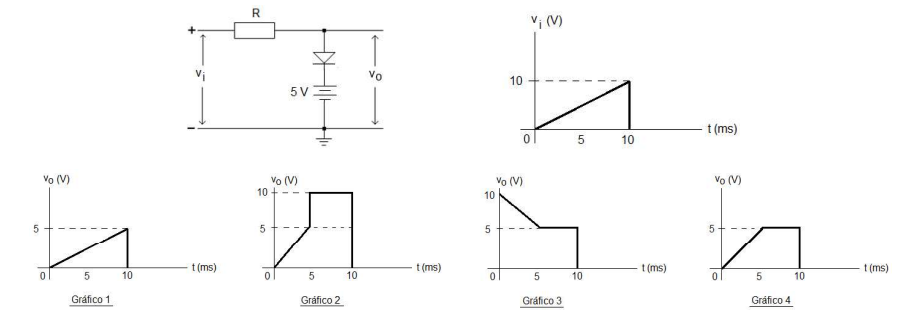

No circuito com diodo mostrado abaixo os componentes são ideais e o gráfico que representa a forma de onda do sinal de excitação vi está mostrado ao lado do esquema. Estão também mostradas quatro opções de gráficos para representar a saída vo.


Imagem associada para resolução da questão


Fonte: Banca Examinadora, 2026.


O gráfico que representa a saída vo é


A

Gráfico 1.


B

Gráfico 2.


C

Gráfico 3.


D

Gráfico 4.

Considere o simbolo do dispositivo eletrônico dado a seguir:



Imagem associada para resolução da questão


Sua denominação técnica, em português (I), a sigla de sua denominação técnica, em inglês (II), e é uma de suas principais características (III). Preenche, correta e respectivamente, as lacunas 1, II e III:


A


I

II

III

Transistor de efeito de campo semi-condutor de óxido metálico

MOSFET

Baixa impedância de entrada


B


I

II

III

Diodo bidirecional para corrente alternada

DIAC

Disparo por tensão no terminal gate


C


I

II

III

Transistor de efeito de campo - canal N

FET

Elevada impedância de entrada


D


I

II

III

Transistor de unijunção

UJT

Elevado ganho de comente


E


I

II

III

Transistor bipolar de germânio

IGBT

Alta frequência de comutação

Analise o funcionamento do circuito da figura abaixo e assinale a alternativa correta.


Imagem associada para resolução da questão


A

Com a chave S1 na posição “a” e S2 aberta, a tensão na carga (resistor de 10 kOhms) tem forma de onda constante de -10 V.


B

Com a chave S1 na posição “b” e S2 aberta, a tensão na carga (resistor de 10 kOhms) tem forma de onda pulsante (retificação de onda completa) de +10 V.


C

Com a chave S1 na posição “b” e S2 fechada, a tensão na carga (resistor de 10 kOhms) tem forma de onda constante de +10 V.


D

Com a chave S1 na posição “a” e S2 fechada, a tensão na carga (resistor de 10 kOhms) tem forma de onda constante de +10 V.


E

A posição da chave S1 e a condição aberta ou fechada da chave S2, não alteram a tensão na carga (resistor de 10 kOhms), que será sempre uma forma de onda constante de +20 V.

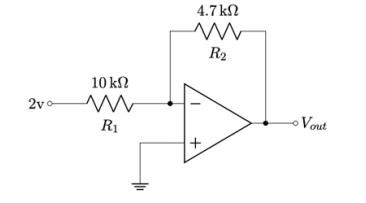

No circuito abaixo, assumindo que o ganho do amplificador operacional é A=100, o valor da tensão de saída (Vout) é aproximadamente


Imagem associada para resolução da questão


A

– 0,93


B

+ 0,93


C

+ 0,53


D

– 1,47


E

+ 1,47

A polarização de transistores é uma técnica essencial na engenharia elétrica para garantir que esses dispositivos semicondutores operem de maneira adequada em circuitos amplificadores e de comutação. A polarização consiste em aplicar tensões ou correntes específicas nas junções do transistor, estabelecendo um ponto de operação estável, conhecido como ponto Q. Esse ponto permite que o transistor funcione na região ativa, de corte ou saturação, dependendo da aplicação desejada. Por exemplo, em amplificadores, a polarização é ajustada para que o sinal de entrada seja amplificado sem distorções, mantendo o transistor na região ativa. Essa técnica é amplamente aplicada em sistemas de comunicação, controle industrial, fontes de alimentação e dispositivos eletrônicos de consumo, sendo um elemento-chave no projeto e no desempenho de circuitos modernos. Diante do exposto, analise o circuito a seguir:

(Considere o transistor de silício, com VBE = 0,7V, e β = 10; Vcc = 12V.)


Imagem associada para resolução da questão


Considerando as informações, marque V para as afirmativas verdadeiras e F para as falsas.


( ) O circuito encontra-se sob saturação forte; ou seja, a relação corrente de coletor pela corrente de base é igual a 10.

( ) A corrente de coletor e a potência de dissipação do transistor são, aproximadamente, de 10,3 mA e 113 mW, respectivamente.

( ) O circuito está polarizado por uma técnica denominada polarização por realimentação de coletor e torna o circuito mais estável em relação às polarizações mais simples.

( ) A corrente de base é igual a 1,03 mA e, pelo fato de estar em saturação, o VCE do transistor é nulo.

( ) A inserção de apenas um capacitor entre o emissor e o GND tem como objetivo um incremento no ganho CC do circuito, ou seja, o Beta.


A sequência está correta em


A

F, F, V, F, V.


B

F, V, V, F, F.


C

V, V, F, F, V.


D

V, F, F, V, V.


E

V, F, V, V, F.

O ganho de um transistor foi fixado para operação com βcc = 200. Considerando que a corrente no coletor do transistor é de 100 mA, assinale a alternativa que apresenta a corrente na base do transistor.


A

5.10-3 A.


B

250.10-6 A.


C

500.10-6 A.


D

33.10-9 A.


E

52.10-3 A.

Para compatibilizar sinais de variáveis em processos automatizados, é comum a utilização de elementos transdutores, que podem ser utilizados diretamente com sensores e controladores. Referente aos transdutores, é correto afirmar que


A

transdutores piezoelétricos são aqueles que utilizam materiais com propriedades piezoelétricas, que, por sua vez, geram um sinal elétrico quando submetidos a um campo elétrico.


B

em um transdutor de força capacitivo, a capacitância é diretamente proporcional à distância entre as placas do capacitor.


C

transdutores ultrassônicos não podem ser utilizados tanto como emissores quanto como receptores.


D

elementos de PZT flexíveis não se aplicam na geração de som audível.


E

os LVDTs são utilizados na medição de deslocamentos em estruturas, sistemas e tubulações que vibram à baixa frequência e com grande amplitude.

Considerando o circuito a transistor da figura abaixo, determine o valor do resistor Rp para que a corrente no LED seja de aproximadamente 15 mA. Assuma todos os componentes como ideais e que:


VBE = 0,7 V.

Vz = 2,2 V.


Imagem associada para resolução da questão


A

Rp = 500 Ohms.


B

Rp = 400 Ohms.


C

Rp = 300 Ohms.


D

Rp = 200 Ohms.


E

Rp = 100 Ohms.

O diodo zener é um componente discreto comumente utilizado como um regulador de tensão CC (corrente contínua) simples. A figura a seguir apresenta um circuito simplificado que utiliza um diodo zener “Z1”, cujo Vz = 10 V, em paralelo com o resistor “RL”. O circuito é alimentado por uma fonte de tensão CC variável “V1”, cujos valores possíveis estão compreendidos entre 5 V e 15 V.


Imagem associada para resolução da questão


Fonte: FUNCERN, 2025.


Com a variação da fonte, as potências mínima e máxima dissipadas no resistor RL serão, respectivamente,


A

1,25 W e 11,25 W.


B

800 mW e 5 W.


C

1,25 W e 5 W.


D

800 mW e 11,25 W.

Um diodo ideal


A

atua como se fosse uma chave fechada quando está polarizado inversamente.


B

atua como se fosse uma chave aberta quando está polarizado diretamente.


C

atua como se fosse uma chave fechada quando está polarizado diretamente.


D

tem uma condução precária no sentido direto e uma boa condução no sentido inverso.


E

apresenta uma resistência de condução muito elevada.

Analise a figura abaixo que representa um amplificador operacional ideal com ganho infinito, corrente de entrada zero e tensão de offset nula.


Imagem associada para resolução da questão


O amplificador operacional ideal representado na figura acima está configurado como amplificador inversor com resistência de entrada R1 = 10 kΩ e resistência de realimentação Rf = 100 kΩ. Se a tensão de entrada Vin é 0,5 V, qual é a tensão de saída Vout?


A

5V


B

-5V


C

0,05V


D

-0,05V


E

0V

Durante a manutenção preventiva de um circuito eletrônico, realizou-se a substituição de um diodo semicondutor cujas informações técnicas foram obtidas por meio do datasheet abaixo. Com base nestas informações, analise as afirmações a seguir:


Imagem associada para resolução da questão


Fonte: BOYLESTAD, Robert L.Dispositivos eletrônicos e teoria de circuitos. 11. ed. São Paulo: Pearson, 2013.


I. O nível máximo de dissipação de potência, a uma temperatura de 25 ºC, é de 0,5 W.

II. Um aumento de temperatura provocará uma diminuição do valor da sua potência máxima dissipada.

III. A corrente nominal é de 200mA.

IV. Quando aplicada uma tensão reversa de 100V a uma temperatura de 25ºC, o valor da corrente reversa será de 0,5 microampères.


Assinale a alternativa que contenha APENAS as afirmações corretas.


A

I e II.


B

II e III.


C

III e IV.


D

I e III.


E

II e IV.

Fusíveis do tipo gR não são recomendados para a proteção de semicondutores, como diodos e tiristores, pois interrompem o circuito em de forma lenta diante de uma corrente de curto-circuito.


C

Certo


E

Errado

Considere que, nas entradas inversora e não inversora do amplificador operacional, as correntes de polarização sejam não nulas e iguais. Nesse caso, para compensar um possível erro de offset DC devido ao efeito das correntes de polarização, é correto inserir um resistor de 5 kΩ entre o potencial de terra e a entrada não inversora.


C

Certo


E

Errado
