Questões de Concurso sobre Associação de Resistores

Três resistores estão conectados conforme o diagrama abaixo. Qual é a resistência equivalente do circuito?

A potência dissipada no resistor R₃ é igual a 24 W.

A indicação do voltímetro V é igual a 24 V.

Caso 2

Com relação ao diagrama de potência mostrado na figura abaixo, responda às questões 32 e 33.

O diagrama de potência mostrado figura do caso 2 representa que tipo de ligação?

O veículo elétrico de Joana consome 15 kWh de energia quando está em funcionamento por 45 minutos consecutivos. Se ela decidir usá-lo por 3 horas e 30 minutos admitindo-se a não perda de rendimento, quantos kWh de energia serão consumidos?

Família Australiana bate recorde mundial de pisca-piscas de Natal

Uma família australiana estabeleceu um novo recorde mundial ao enfeitar sua casa com 502.165 pisca-piscas piscas de Natal. Segundo o Guiness World Records, os Richards, que vivem em Canberra, capital da Austrália, detêm agora o recorde mundial de maior quantidade de luzes natalinas instaladas em uma residência privada.

Fonte: https://www.terra.com.br/vida-e-estilo/casa-e-decoracao/familia-australiana-bate-recorde-mundialde-pisca-piscas-denatal,0abafbe1 04f82410VgnVCM4000009bcceb0aRCRD.html acesso: 20/09/2023

Suponha que uma dessas sequências do pisca-pisca possui 25 lâmpadas idênticas, associadas em série e ligadas a uma tensão de 110 V, e que a corrente elétrica que passa por esse circuito é de 1,1 A. Qual o valor da resistência elétrica de cada uma dessas lâmpadas?

Sobre os conceitos de energia, considere o circuito elétrico a seguir:

A resistência equivalente será:

Um circuito elétrico possui três resistores: R₁, R₂ e R₃ conectados em série. A resistência equivalente do circuito é Req e tem o dobro da resistência de R₃, e R₂ tem o dobro da resistência de R₁. Analise os itens a seguir e assinale a alternativa que aponta o(s) correto(s).

I. R₁ < R₃.

II. R₂ < R₃.

III. R₁ = 5Ω, R₂ = 10Ω e R₃ = 15Ω.

IV. Não é possível determinar os valores de R₁, R₂ e R₃.

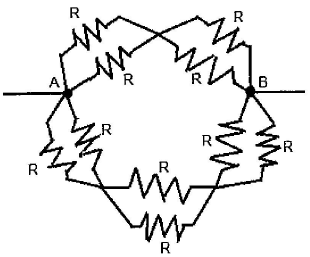

Observe a figura abaixo.

A figura a cima apresenta uma associação de resistores preparada por um instrutor do curso de eletrotécnica da Marinha do Brasil Assim qual opção apresenta a resistência equivalente da associação desses resistores entre os pontos A e B?

Por ser ideal, o voltímetro do circuito apresentado tem resistência interna nula.

Nas figuras abaixo estão representadas esquematicamente duas maneiras de ligar três resistores a uma fonte de tensão.

Em ambos os casos, a indicação do voltímetro ideal é a mesma. Sendo assim, a razão ^P2/_P1 entre as potências consumidas nas situações ilustradas na fig. 2 (𝑃₂) e na fig. 1 (𝑃₁) é igual a

A resistência elétrica equivalente do circuito (R_eq ) entre os pontos A e B pode ser calculada pela expressão R_eq = $\frac{\left(R_1+R_3\right).\left(R_2+R_x\right)}{\left(R_1+R_2+R_3+Rx\right)}$.

Em um experimento, certo professor de física montou um circuito elétrico conforme a ponte de Wheatstone, a fim de determinar valores de resistores desconhecidos. O circuito montado possui dois resistores conhecidos, 𝑅₁ = 320𝛺 𝑒 𝑅₂ = 40𝛺, e um resistor variável 𝑅₃ . O professor verificou que não flui corrente elétrica através do galvanômetro quando 𝑅₃ = 640𝛺 𝑒 𝑅_𝑥 = 100𝛺.

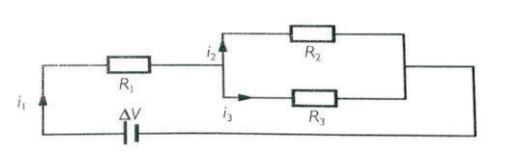

No circuito misto da figura a seguir, a ddp $\Delta V=20V$ e os valores dos resistores são $R_1=5\text{ohms},R_2=10\text{ohms}\text{e}{R}_3=10\text{ohms}$ , respectivamente. A corrente elétrica $i_2$ que passa pelo resistor $R_2$ equivale a

Em relação aos varistores, considere as seguintes afirmativas:

I. Funcionam como dois diodos Zener ligados em anti-série com uma tensão de ruptura alta nos dois sentidos de polarização.

II. Podem suportar transientes de corrente com picos de centenas ou milhares de ampères.

III. São conhecidos também como diodos de estalo.

IV. Funcionam como um capacitor variável.

Assinale a alternativa CORRETA:

A propagação do calor é um fenômeno físico essencial que ocorre em diversas situações do nosso dia a dia. Quando um fogão é ligado e a chama aquece a base da panela à medida que a água próxima à base da panela é aquecida, suas moléculas se tornam mais energéticas e se movimentam de forma mais rápida. Essas moléculas mais energéticas e aquecidas tornam-se menos densas e, portanto, sobem, enquanto as moléculas mais frias e densas descem para ocupar o espaço deixado pelas moléculas ascendentes. Essa descrição corresponde a qual forma de propagação de calor?

A potência elétrica dissipada pelo resistor de 60$\Omega$ é de 30 W.

Dois resistores, quando associados em série, apresentam uma resistência equivalente de 14$\Omega$ e, em paralelo, apresentam a resistência equivalente de 24/7$\Omega$ .

Assim, a menor dessas resistências é de

Considere uma ponte de Wheatstone equilibrada com a montagem conforme a figura 1. Substituindo o resistor Rx por outro resistor que possui o dobro da resistência elétrica de Rx, o resistor R3 deverá ter seu valor nominal dobrado, a fim de manter o equilíbrio.

Um circuito elétrico é formado pelo conjunto de resistores {A,B,C} que estão dispostos em uma associação em série. As resistências de cada resistor são Ra = 2R, Rb = 3R e Rc = R² em que R>0.

Sabendo-se que a resistência elétrica da associação vale 6Ω, qual é o valor de R?
