Nesse caso, é correto afirmar que a potência total, em watts, dissipada nas quatro resistências é expressa por


C

Certo


E

Errado

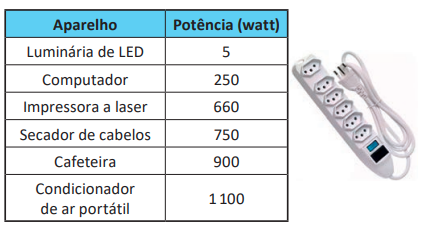

Réguas elétricas são dispositivos que permitem a ligação segura e simultânea de dois ou mais aparelhos eletroeletrônicos à rede elétrica. Uma estudante comprou uma régua com seis tomadas, conforme a figura. Essa régua suporta uma intensidade máxima de corrente elétrica igual a 20 A. Acima desse valor, o fusível de segurança da régua se rompe, inutilizando-a até que um novo fusível seja instalado. Considere as potências nominais de alguns aparelhos eletroeletrônicos apresentadas no quadro.


Imagem associada para resolução da questão


Em um dia quente, a estudante mantém o computador e o condicionador de ar portátil ligados à régua permanentemente. Nessa situação, ela tenta realizar algumas atividades, uma de cada vez, utilizando a mesma régua, na seguinte ordem:


1º – imprimir um trabalho escolar;

2º – fazer um café com a cafeteira;

3º – ligar a luminária;

4º – secar os cabelos.


Sabe-se que a régua foi ligada à tensão elétrica de 110 V, adequada para o funcionamento desses aparelhos.


Considerando a ordem das tentativas, quantas atividades a estudante conseguiu realizar sem queimar o fusível?


A

4


B

3


C

2


D

1


E

0

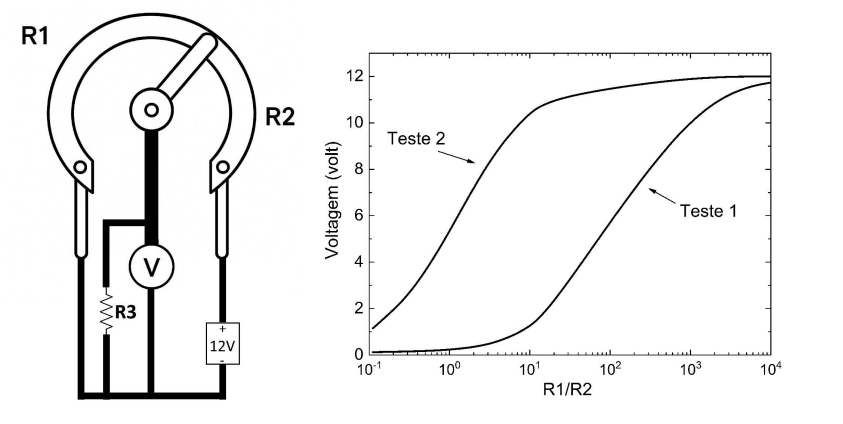

O circuito mostrado na figura é composto por um potenciômeitro conectado a uma bateria de 12 V. Quando o cursor do potenciômetro é girado no sentido anti-horário, a resistência R1 tende a zero, e R2 atinge seu valor máximo; no sentido horário, ocorre o contrário. Um voltímetro ideal está conectado ao terminal central do potenciômetro, medindo a diferença de potencial entre esse ponto e o terminal negativo da bateria. Dois testes foram realizados nesse circuito. No Teste 1, uma resistência desconhecida R3 foi conectada, e a voltagem indicada pelo voltímetro foi registrada à medida que o cursor do potenciômetro era girado no sentido horário. No Teste 2, uma outra resistência desconhecida R4 substituiu a R3, e o procedimento foi repetido. O gráfico Vx R1/R2 mostra os resultados obtidos nos dois testes. Com base no que foi apresentado, é possível afirmar que


Imagem associada para resolução da questão


A

a resistência R4 é menor que a resistência R3.


B

a corrente elétrica que passa por R3 é menor do que a que passa por R4, para qualquer posição do cursor do potenciômetro.


C

a curva correspondente ficaria mais próxima à curva do Teste 1 do que à curva do Teste 2, se R3 e R4 fossem retiradas do circuito (este ramo ficaria aberto).


D

os valores da voltagem da curva V x R1/R3 serão menores que os valores de voltagem da curva V x R1/R4 para os mesmos valores de abscissa admissíveis em ambos os casos.


E

a razão entre as tensões indicadas nos Testes 2 e Teste 1 permanece constante e é exatamente igual à razão R4/R3, para qualquer posição do cursor do potenciômetro.

Os componentes eletrônicos estão presentes em praticamente todos os dispositivos modernos. Sobre sua função nos circuitos elétricos, assinale a alternativa correta.


A

São elementos que armazenam apenas energia térmica, sem interferir no comportamento elétrico do circuito.


B

Constituem partes de um circuito elétrico capazes de controlar, modificar ou processar o fluxo de corrente elétrica conforme a finalidade desejada.


C

São condutores metálicos destinados exclusivamente a transportar energia elétrica entre a fonte e a carga.


D

Correspondem a dispositivos mecânicos empregados para reduzir o atrito entre os componentes de um circuito.


E

São materiais isolantes aplicados em circuitos elétricos com o objetivo de impedir a passagem da corrente.

Uma fonte de energia elétrica gera uma diferença de potencial 10,0 V, quando um resistor de 400 Ω é ligado a seus terminais, e uma diferença de potencial de 15,0 V, quando um resistor de 900 Ω é ligado a seus terminais. Nessa situação, a resistência interna e a força eletromotriz da fonte de energia são respectivamente


A

r = 600 Ω e ε = 25 V.


B

r = 120 Ω e ε = 13 V.


C

r = 720 Ω e ε = 27 V.


D

r = 240 Ω e ε = 16 V.

Uma parte da instalação elétrica de 220 V, de um banheiro, foi feita para ser ligada a um chuveiro e a um secador de cabelos. O chuveiro a ser instalado tem a potência de 4400 W na posição inverno, e 2200 W na posição verão. O secador de cabelos tem potência máxima de 880 W. Essa instalação contará, para sua proteção elétrica, com um disjuntor apenas para ela. Considerando esses equipamentos, um disjuntor adequado para essa instalação deve ter a capacidade mínima, em amperes, igual a


A

45.


B

35.


C

15.


D

20.


E

25.

Em um circuito elétrico, cinco resistores são conectados em série, formando uma progressão aritmética (PA) de razão r = 4 Ω. O menor resistor da sequência tem resistência de R. Esse conjunto de resistores em série é então conectado em paralelo com outro resistor de 70 Ω, formando um circuito alimentado por uma fonte de 140 V. Assim, a corrente fornecida pela fonte é de 4 A. Com base nessas informações, determine o valor da resistência R e assinale a alternativa correta.


A

6 Ω.


B

10 Ω.


C

14 Ω.


D

20 Ω.


E

24 Ω.

No primeiro momento, o vídeo apresentado pela professora continha vários momentos em uma família em que os aparelhos eletrodomésticos eram utilizados sem preocupação com a economia. Dentre as situações de desperdício da energia, citados pelos estudantes, destacamos, o uso da parte de trás da geladeira como secadora de roupa; o uso da máquina de lavar roupa com apenas uma roupa pequena; o uso de lâmpada incandescente para iluminar a casa; a manutenção do chuveiro elétrico ligado enquanto o homem faz a barba.


Após as citações dos estudantes, a professora sintetizou os conhecimentos prévios dos estudantes da seguinte forma: "os estudantes destacaram diferentes atividades e todos estavam conscientes que as situações tratavam de um uso desnecessário de energia que seria prejudicial ao meio ambiente no futuro". Essa organização da professora na etapa 1


A

está certa e reflete exatamente os dados apresentados pelos estudantes.


B

está errada, pois os dados apresentados pelos estudantes não mostraram informações sobre as consequências das ações ao meio ambiente no futuro.


C

está certa, pois os dados apresentados pelos estudantes não mostraram informações sobre as consequências das ações ao meio ambiente no futuro.


D

está errada, pois os dados apresentados pelos estudantes mostraram informações sobre as consequências das ações ao meio ambiente no futuro.


E

está certa, pois os dados apresentados pelos estudantes mostraram informações sobre as consequências das ações ao meio ambiente no futuro.

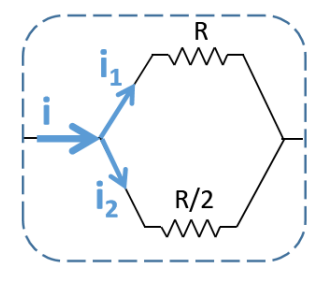

A figura a seguir representa uma secção de um circuito elétrico:


Imagem associada para resolução da questão


Se o valor de R é 50 Ω, e a corrente i que entra nesta ramificação é de 12 A quais as correntes i1 e i2?


A

e


B

e


C


D


E

Três resistores de 100Ω estão ligados em um circuito conforme o esquema. A potência máxima que pode ser dissipada em cada resistor é de 25W.


Imagem associada para resolução da questão


FONTE: FUNCERN, 2025


A tensão máxima da fonte que o circuito pode suportar sem ultrapassar o limite de potência de qualquer resistor é


A

50 V.


B

25 V.


C

100 V.


D

75 V.


E

125 V.

Nesse caso, é correto afirmar que a resistência elétrica equivalente (Req) é expressa por


C

Certo


E

Errado

Em um circuito elétrico simples, três resistores estão ligados em série a uma fonte de tensão contínua. Tendo em vista que a corrente elétrica é a mesma em todos os resistores, qual das seguintes alternativas apresenta o instrumento usado para medir essa corrente?


A

Voltímetro


B

Amperímetro


C

Ohmímetro


D

Osciloscópio


E

Wattímetro

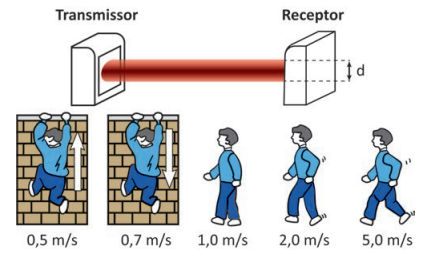

A figura ilustra as informações contidas no manual de um sistema de alarme que utiliza transmissores e receptores de radiação eletromagnética para a detecção de movimento. O receptor é regulado pelo tempo de resposta, que corresponde ao intervalo de tempo necessário para o corpo do invasor atravessar completamente o feixe, de diâmetro d = 15 cm. Considere que a menor porção do corpo de um invasor é a sua posição de perfil, cuja espessura típica é 20 cm. São indicados cinco possíveis movimentos de um invasor e suas velocidades típicas, que devem ser observadas para a escolha do tempo de resposta.


Imagem associada para resolução da questão


Manual de referência e instalação: sensor de barreira ativo. Disponível em: cs.ind.br. Acesso em: 2 dez. 2021 (adaptado).


Nesse sistema, o menor tempo de resposta, em milissegundo, que garante a detecção de um possível invasor é mais próximo de


A

30 ms.


B

70 ms.


C

300 ms.


D

400 ms.


E

700 ms.

Um circuito elétrico é composto de quatro resistores (dois ligados em série e dois em paralelo) conectados a uma bateria, conforme figura abaixo. Qual das seguintes alternativas indica corretamente o valor da diferença de potencial entre os quatros resistores?


Imagem associada para resolução da questão


A

Δ𝑉4R > Δ𝑉3R > Δ𝑉2R > Δ𝑉R


B

Δ𝑉4R > Δ𝑉3R > Δ𝑉2R = Δ𝑉R


C

Δ𝑉4R = Δ𝑉3R > Δ𝑉R > Δ𝑉2R


D

Δ𝑉2R = Δ𝑉R > Δ𝑉3R > Δ𝑉4R


E

Δ𝑉3R > Δ𝑉4R > Δ𝑉2R = Δ𝑉R

No circuito mostrado a seguir, ao conectar a bateria de tensão V a uma malha infinita de resistores, sendo todos de mesmo valor R, qual será a leitura de corrente total | no amperímetro do circuito?


Imagem associada para resolução da questão


A


B


C


D


E

Analise o circuito da figura abaixo:


Imagem associada para resolução da questão


Considerando o circuito acima, as correntes nos resistores R1, R2 e R3 são, respectivamente:


A

6,1 A; 2,6 A; 1,7 A


B

5,0 A; 3,0 A; 2,0 A


C

6,1 A; 1,7 A; 2,6 A


D

5,0 A; 2,0 A, 3,0 A

Durante uma inspeção de rotina em um veículo leve, um eletricista de veículos identifica um problema recorrente no motor de partida, que não consegue girar o motor do veículo, mesmo com a bateria totalmente carregada. Após verificar a conexão elétrica e a bateria, ele suspeita de uma falha específica no motor de partida. Qual dos seguintes componentes, se com defeito, é o mais provável de causar a falha observada no motor de partida, impedindo que ele gire o motor do veículo?


A

Relé do farol.


B

Fusível principal.


C

Bendix.


D

Regulador de voltagem.


E

Alternador.

Leia atentamente as afirmativas abaixo e escolha a combinação correta que contém três afirmativas verdadeiras e duas afirmativas falsas.


Afirmativas:


1.Multímetro: O multímetro é uma ferramenta essencial para o eletricista automotivo. Ele permite medir tensão, corrente e resistência nos circuitos elétricos dos veículos.

2.Voltímetro: O voltímetro é usado para medir a tensão elétrica em um circuito. Ele é fundamental para verificar a carga da bateria e a tensão nas diferentes partes do sistema elétrico do veículo.

3.Amperímetro: O amperímetro é utilizado para medir a corrente elétrica em um circuito. Ele é importante para verificar se há corrente fluindo corretamente nos componentes do veículo.

4.Ohmímetro: O ohmímetro é usado para medir a corrente e tensão elétrica em componentes e fios. Ele é útil para verificar se há conexões adequadas e resistência dentro dos limites esperados.

5.Termômetro Infravermelho: O termômetro infravermelho é uma ferramenta que mede a temperatura à distância. Ele é utilizado para avaliar capacidade de condução dos circuitos.


Combinações:


A

1, 2 e 3 estão corretas; 4 e 5 estão incorretas.


B

1, 3 e 5 estão corretas, 2 e 4 estão incorretas.


C

1, 3 e 4 estão corretas, 2 e 5 estão incorretas.


D

2, 3 e 4 estão corretas, 1 e 5 estão incorretas.


E

1, 2 e 4 estão corretas, 3 e 5 estão incorretas.

Analise os quatro circuitos representados a seguir (da esquerda para a direita):


Imagem associada para resolução da questão


Assinale a alternativa que apresenta a sequência correta (i, ii, iii, iv), conforme o tipo de circuito, da resistência equivalente e da capacitância equivalente entre os pontos a e b.


A

2R; C/2; R/2; 2C.


B

R/2; C/2; 2R; 2C.


C

2R; 2C; R/2; C/2.


D

R/2; 2C; 2R; C/2.


E

2/R; 2/C; 2R; 2C.
